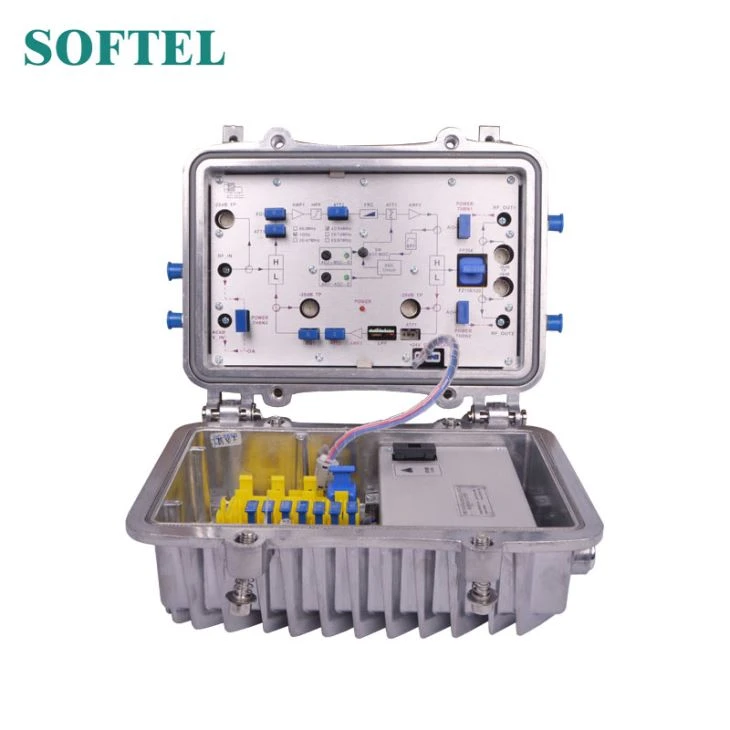

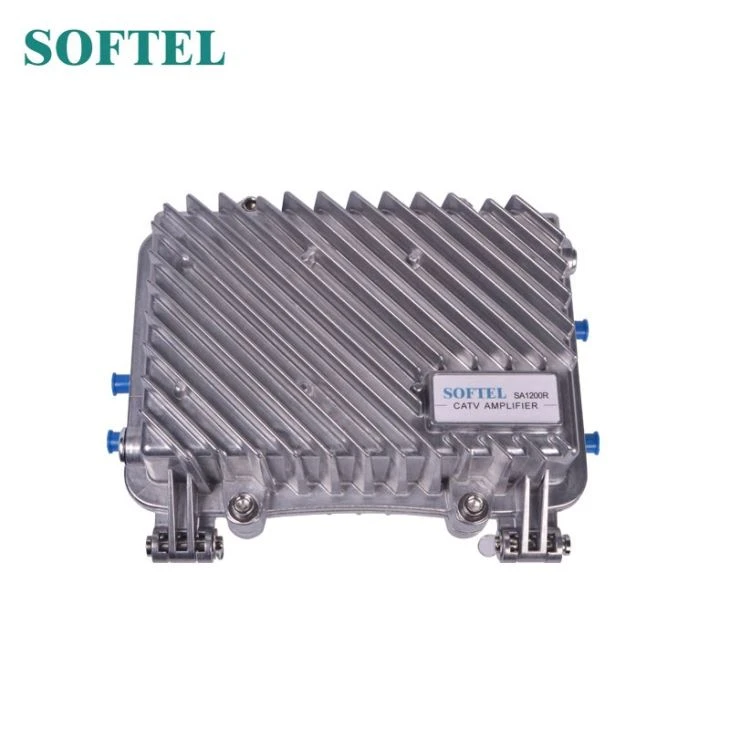

الكيبل التلفزيوني جذع مكبر للصوت مع عودة المسار
SA1200 في الهواء الطلق ثنائي الاتجاه AGC مكبر للصوت هو مكبر للصوت مكاسب عالية جديدة. إنها تعتمد على تصميم الدوائر الناضجة والمُحسّنة ، والعمليات الداخلية العلمية والعقلانية ، والمواد عالية الجودة ، ودائرة التحكم AGC المدمجة عالية الأداء ، والتي تضمن الكسب الثابت والتشويه المنخفض. يعتبر مكبر صوت صندوق الكيبل التلفزيوني هذا مع مسار الإرجاع أول معدات الاختيار لشبكة النقل ثنائية الاتجاه ذات الحجم الكبير والمتوسط من CATV.
خصائص الأداء
convenient إنه أكثر ملاءمة للتصحيح بسبب عامل التصفية المزدوجة للمكون الإضافي والمعادل الثابت والمخفف ونقرة إخراج المكوّن الإضافي ومنافذ الكشف العلمية المعقولة عبر الإنترنت.
circuit المدمج في دائرة التحكم AGC الأداء الأمثل مصممة عالية الأداء ، وجعل التحكم أكثر دقة وتشغيل إشارة أكثر استقرارا.
can يمكن لمكبر صوت صندوق الكيبل التلفزيوني مع مسار العودة العمل لفترة طويلة بشكل مستمر في ظل الظروف البيئية السيئة في الهواء الطلق ، بسبب السكن الألومنيوم للماء ، وموثوقية عالية إمدادات الطاقة التبديل ونظام صارم للحماية من الصواعق.
معلمات تقنية
بند | وحدة | المقياس التقني | ||||
المسار الأمامي | ||||||
نطاق الترددات | ميغاهيرتز | 47/85 ~ 860/1003 | ||||
الربح المقدر (@ FZ110) | ديسيبل | 30 | 34 | 36 | 38 | |
الربح الكامل (@ FZ110) | ديسيبل | ≥30 | ≥34 | ≥36 | ≥38 | |
معدل المدخلات | dBμV | 72 | ||||
مستوى المخرجات المقدرة | dBμV | 106/108 | ||||
التسطيح في الفرقة | ديسيبل | ± 0.75 | ||||
الشكل الضوضاء | ديسيبل | ≤ 10 | ||||
تعويض الخساره | ديسيبل | ≥ 16 | ||||
ATT | ديسيبل | 1-18 (ثابت ، خطوة 1 ديسيبل ، قابلة للتحديد) | ||||
EQ | ديسيبل | 1-15 (ثابت ، خطوة 1 ديسيبل ، قابلة للتحديد) | ||||
C / CTB | ديسيبل | ≥67 | حالة الاختبار: 79 قناة. | |||
C / منظمات المجتمع المدني | ديسيبل | ≥69 | ||||
تردد الطيار AGC | ميغاهيرتز | 168.25 (أو المحدد بواسطة المستخدم) | ||||
AGC مميزة | ديسيبل | ± 4 (الإدخال) / ±0.5 (الإخراج) | ||||
تأخير المجموعة | نانوثانية | ≤ 10 (112.25 ميجا هرتز / 116.68 ميجا هرتز) | ||||
إشارة إلى نسبة همهمة | ٪ | <> | ||||
كسب الاستقرار | ديسيبل | -1.0 ~ +1.0 | ||||
مسار العودة | ||||||
نطاق الترددات | ميغاهيرتز | 5 ~ 42/65 | ||||
ربح مقنن (@ FZ110) | ديسيبل | 12 | 16 | 20 | 24 | |
ماكس مستوى الانتاج | dBμV | ≥ 110 | ||||
التسطيح في الفرقة | ديسيبل | ± 0.75 | ||||
الشكل الضوضاء | ديسيبل | ≤ 12 | ||||
تعويض الخساره | ديسيبل | ≥ 16 | ||||
الناقل إلى الدرجة الثانية نسبة التشكيل | ديسيبل | ≥ 52 | حالة الاختبار: مستوى الانتاج 110dBμV ، | |||
تأخير المجموعة | نانوثانية | ≤ 20 (57 ميجا هرتز / 59 ميجا هرتز) | ||||
إشارة إلى نسبة همهمة | ٪ | <> | ||||
السمة العامة | ||||||
مقاومة مميزة | Ω | 75 | ||||
ميناء الاختبار | ديسيبل | -20 ± 1 | ||||
قوة الجهد | الخامس | A ： AC （135 ~ 250） V ； B ： AC （35 ~ 90） V | ||||
الدافع الصمود الجهد (10 / 700μs) | كيلو فولت | > 5 | ||||
استهلاك الطاقة | W | 22 | ||||
البعد | مم | 260 （L） ╳ 200 （W） ╳ 130 （H） | ||||

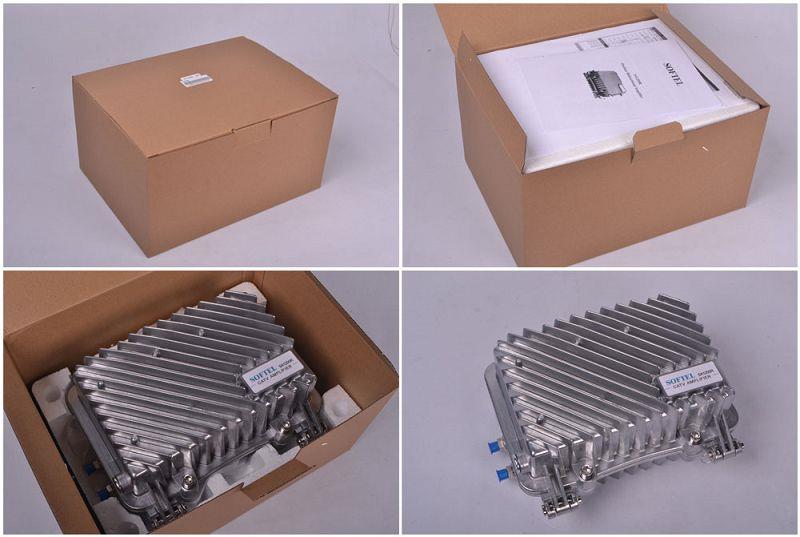

صفقة
