كابلات محورية
الكابلات المحوريةهي بنية الكابلات مكونة من الموصلات الداخلية ، وطبقات العزل ، والموصلات الخارجية (التدريع) والسترات الخارجية مرتبة بدورها ترتيب متحد المحور ، والتي يمكن أن تقلل بشكل فعال من التداخل الكهرومغناطيسي (EMI) وتداخل التردد الراديوي (RFI) من خلال التدريع في خطاب الإشارة. يستخدم هذا الكبل على نطاق واسع في نقل إشارة التلفزيون ، وشبكات تلفزيون الكابل ، وأنظمة الاتصالات ، واتصالات معدات المراقبة ، ونقل إشارة RF ، وهي واحدة من وسائط النقل الشائعة في الاتصالات التقليدية للكابلات.
المزايا
بنية متينة
يحمي الغمد الخارجي الهيكل الداخلي ، ويحتوي على درجة معينة من المتانة البدنية والقدرة على التكيف البيئي ، وهو مناسب لمجموعة متنوعة من بيئات التثبيت.
فقدان إشارة منخفضة
إن الخسارة في انتقال إشارة التردد المتوسطة وعالية التردد صغيرة ، مما يجعلها مناسبة لنقل المسافات الطويلة.
القدرة القوية لمكافحة التداخل
يمكن للموصل الخارجي (طبقة التدريع) منع التداخل الكهرومغناطيسي (EMI) بشكل فعال (EMI) وتداخل تردد الراديو (RFI).
سعر تنافسي
تكاليف التصنيع والنشر المنخفضة ، نسبة الأداء الممتازة
أنواع الكابلات المحورية
عن طريق المعاوقة

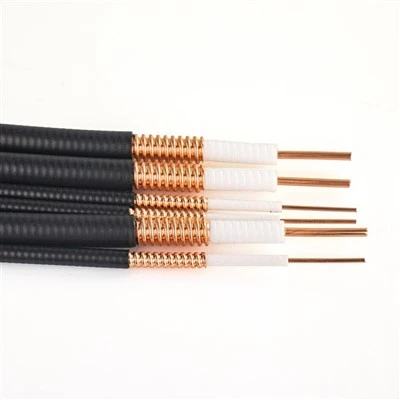

كابل محوري 50Ω: يستخدم في الغالب في الاتصالات الترددات اللاسلكية ، الرادار ، الشبكة اللاسلكية ، اتصال المحطة الأساسية وغيرها من السيناريوهات (مثل سلسلة LMR ، RG-8 ، RG-58).
كابل محوري 75Ω: مناسبة لإشارات التلفزيون ، تلفزيون الكابل (CATV) ، مراقبة الفيديو ، إلخ (مثل RG-6 ، RG-59).
· مقاومة خاصة أخرى: مثل 93Ω (مثل RG-62A/U لنقل البيانات المحدد).
حسب الهيكل والأداء
كابل سلسلة RG: الأنواع التقليدية للأغراض العامة ، مثل RG-6 (فقدان منخفض ، تلفزيون الكابل الشائع) ، RG-11 (ناقل حركة سميك ، لمسافات طويلة) ، RG-59 (فيديو أرق ، قصير المدى).
كابل سلسلة LMR: أنواع عالية الأداء وخسارة منخفضة ، مثل LMR-400 (اتصال RF المتوسط والطويل المدى) ، LMR-600 (تطبيقات طويلة المدى عالية الطاقة).
كابل مدرع: الطبقة الخارجية مدرعة بالمعادن ، ومقاومة للتلف الميكانيكي ، ومناسبة للبيئات القاسية مثل الهواء الطلق وتحت الأرض.
عن طريق التطبيق
كابلات الاتصال: بالنسبة للمحطات الأساسية ، روابط RF من نقطة إلى نقطة (على سبيل المثال ، LMR-400 ، RG-8).
كابلات البث: الكابل ، نقل الأقمار الصناعية (على سبيل المثال ، RG-6 ، RG-11).
كابلات الصناعية/الاختبار: مقاومة درجات الحرارة العالية والمنخفضة ، انخفاض تشكيل الفضاء ، المعدات الطبية (على سبيل المثال ، RG401 ، سلسلة Lab-Flex® S).
التعليمات
س: ما هي التطبيقات المحددة للكابلات المحورية في شبكات الاتصال؟
A:
1. التلفزيون الكبلي (CATV): تظل شبكات الكابلات المحورية التقليدية الدعامة الأساسية لنقل إشارة الكابل للكابلات المنزلية والتجارية ، ودعم الفيديو عالي الدقة ، 4K/8K.
2. وصول النطاق العريض (تقنية DOCSIS): يوفر الوصول إلى النطاق العريض للمنازل والشركات من خلال الشبكات المحورية للألياف المختلطة (HFC).
3. 5 G Base Station RF Connection: يستخدم لنقل الإشارة بين هوائيات المحطة الأساسية ووحدات تردد الراديو (RRU) ، وخاصة في نطاق تردد Sub-6 جيجا هرتز.
س: ما هو الفرق بين كابل الألياف البصرية والكابل المحوري؟
A:
1. تستخدم ألياف الكابلات البصرية نبضات الضوء لنقل البيانات (إشارات الضوء) مع انعكاس كامل في الألياف الزجاجية/البلاستيكية.
تنقل الكابلات المحورية الإشارات الكهربائية عبر المجال الكهرومغناطيسي للموصل المركزي والدرع الخارجي.
2. عرض النطاق الترددي الكابل الألياف البصرية عالية للغاية ، تصل إلى مستوى TBPS ، ويمكن أن تصل مسافة الإرسال إلى 100 كيلومتر دون ترحيل.
عرض النطاق الترددي للكابلات المحورية عادة أقل من 10 جيجابت في الثانية ومسافات الإرسال معتدلة ، وعادة ما تكون أقل من 500 متر.
3. يستخدم الكابل البصري بشكل أساسي في شبكات العمود الفقري (مثل ربط المحطة الأساسية 5G) ، ومراكز البيانات ، والاتصال لمسافات طويلة (الكابلات البصرية الغواصة) ، والفيديو المباشر عالي الدقة.
تستخدم الكابلات المحورية بشكل أساسي في النطاق العريض المنزلي (تقنية Docsis) ، وتلفزيون الكابل (CATV) ، ومراقبة الأمان ، ونقل تردد الراديو قصير المدى (مثل إشارات الأقمار الصناعية).
4. تكلفة النشر الأولية لكابل الألياف الضوئية مرتفعة ، مما يتطلب معدات تحويل كهروضوئية ، ولكن تكلفة الصيانة طويلة الأجل منخفضة.
الكابلات المحورية بسيطة وغير مكلفة للتثبيت ، ولكنها تتطلب صيانة منتظمة للدرع والموصلات لمنع الأكسدة.
س: ما هي العوامل التي تؤثر على سعر الكابل المحوري؟
A:
1. تشمل المواد الخام الرئيسية للكابلات المحورية موصلات معدنية مثل النحاس والألومنيوم ، وكذلك المواد العازلة مثل البلاستيك. ستؤثر التقلبات في أسعار النحاس والألومنيوم بشكل مباشر على تكلفة الكابلات ، وعادة ما تكون الموصلات النحاسية أغلى من موصلات الألومنيوم ، والنحاس الخالي من الأكسجين أغلى من النحاس العادي. يؤثر مجموعة متنوعة من مواد العزل والغميض أيضًا على السعر ، مثل البولي إيثيلين المتشابك (XLPE) ، وهو أغلى من PVC العادي.
2. كلما زادت مساحة المقطع العرضي للموصل للكابل وارتفاع الجهد المصنف ، كلما ارتفع السعر. يختلف سعر الكابلات المحورية ذات المقاومة المختلفة ، مثل 50Ω شائع الاستخدام لاتصال RF و 75Ω لنقل إشارة التلفزيون قد يكون مختلفًا. بالإضافة إلى ذلك ، فإن الكابلات المحورية لأغراض خاصة ، مثل الكابلات المحورية المستخدمة في الحوسبة الكمومية الفائقة ، هي أغلى بكثير من الكابلات المحورية العادية لأنها تحتاج إلى تلبية متطلبات خاصة مثل التوافق في درجات الحرارة المنخفضة والاستقرار عالي التردد.
3. تتطلب أنواعًا متطورة أو خاصة من الكابلات المحورية ، مثل الكابلات المحورية شبه المشتركة ، والكابلات المدرعة ، وما إلى ذلك ، معدات إنتاج أكثر تقدماً ، ومستويات أعلى من العملية ومراقبة جودة أكثر صرامة ، وتكاليف إنتاج عالية ، وارتفاع الأسعار المقابلة.
