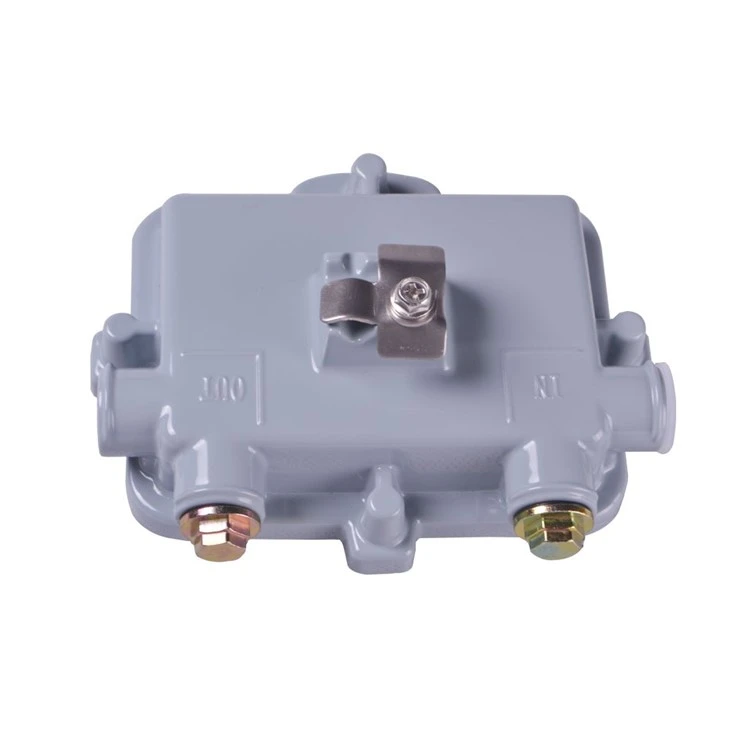

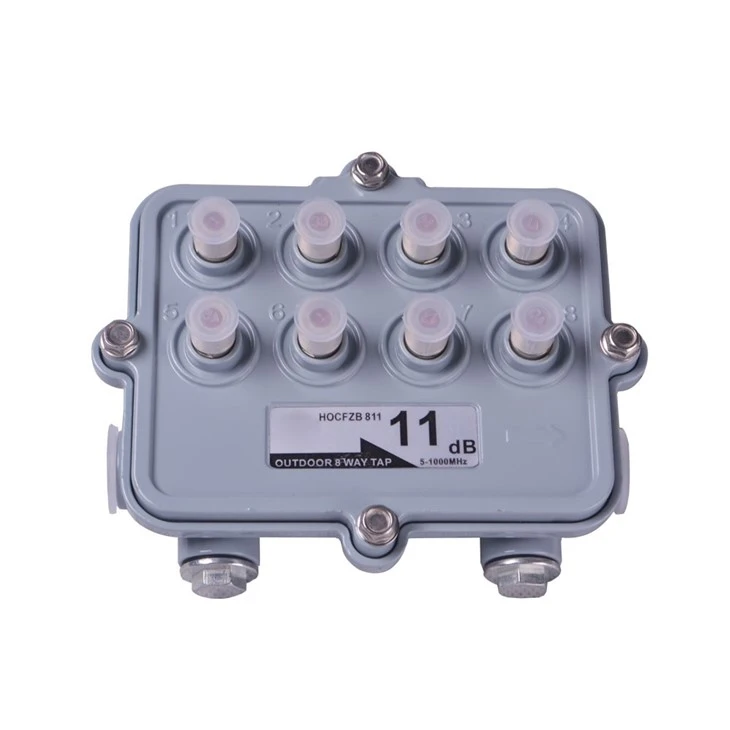

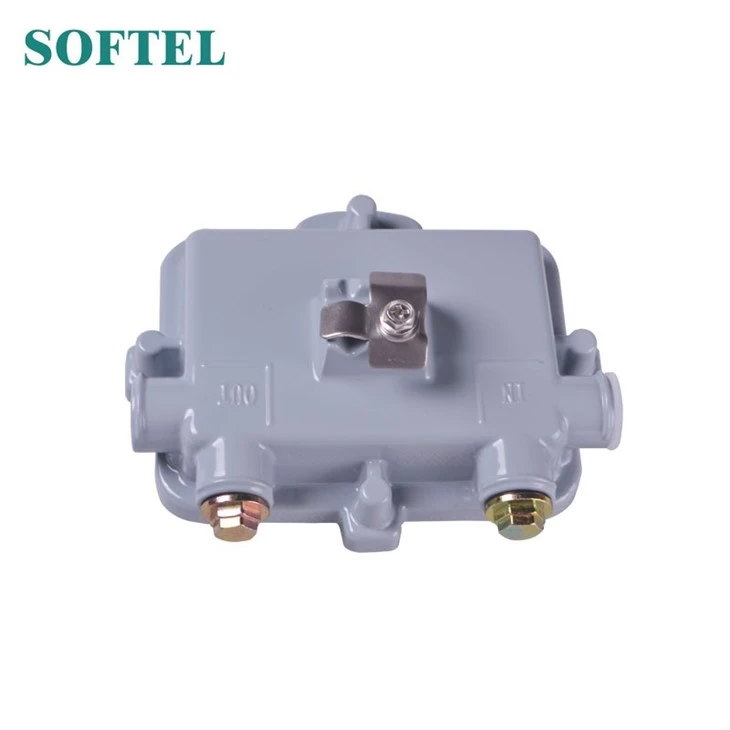

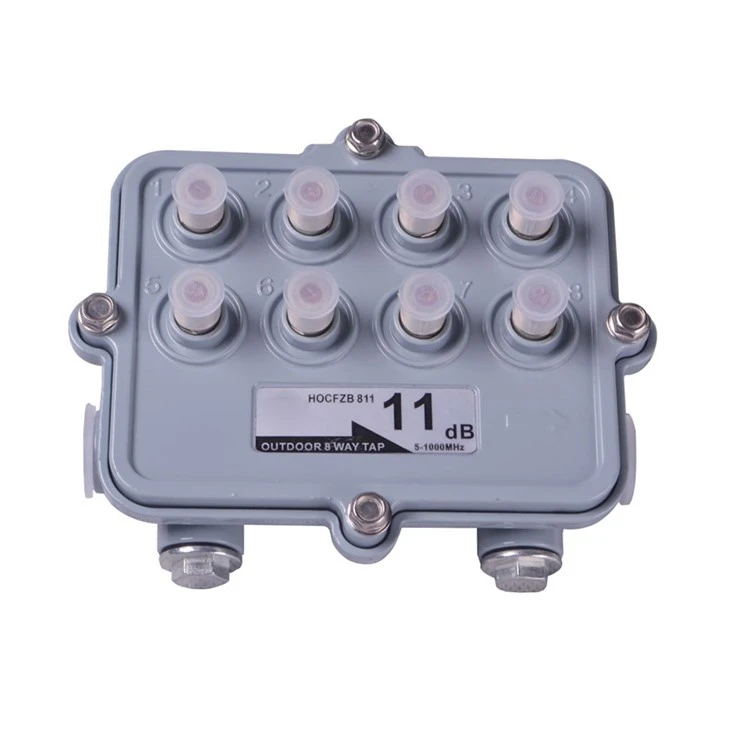

في الهواء الطلق 8 واي توب الصنبور
Outdoor 8 Way Catv Tap هو فاصل تلفزيوني في الهواء الطلق في الهواء الطلق ، وهو جهاز توزيع إشارة تلفزيون الكابل مثبت في الهواء الطلق. يمكنه توزيع إشارة تلفزيون الكابل بالتساوي من إدخال واحد إلى منافذ الإخراج 8 مع الحفاظ على استقرار وعزل الإشارة على كل منفذ. لديها خصائص وقائية للاستخدام في الهواء الطلق ، ويمكن أن تتكيف مع ظروف مناخية مختلفة ، وتستخدم على نطاق واسع في سيناريوهات نقل الإشارة في الهواء الطلق لشبكات تلفزيون الكابل.
يعتمد مبدأ العمل في Outdoor 8 Way Catv Tap على توزيع الإشارات وتقنية العزلة:
تدخل إشارة RF Cable TV (بما في ذلك التلفزيون ، والبيانات ، وما إلى ذلك) أولاً دائرة الاقتران الداخلية الخاصة بها ، ومن خلال تصميم محدد لمطابقة المعاوقة ، يتم توزيع الإشارة الرئيسية بالتساوي على منافذ الإخراج 8 وفقًا لنسبة الإعداد المسبق للتأكد من أن كل منفذ يحصل على قوة إشارة مستقرة.
في الوقت نفسه ، يحتوي الجهاز على عناصر عزل مدمجة لتجنب تداخل الإشارة بين كل منفذ إخراج (مثل تفاعل إشارات الإرجاع) ، ويحمي الدائرة الداخلية من خلال هياكل الحماية في الهواء الطلق (مثل القذائف المقاومة للماء ومقاومة للدرجات) لضمان التشغيل المستمر والمستقر في البيئة الخارجية.
وصف
1. فقدان الإدراج المنخفض.
2. فقدان عودة عالية وعزلة.
3 قذيفة الألمنيوم ، مقاومة للتآكل.
4 مساكن شاقة مع التصميم المضاد للماء ومكافحة التآكل.
5. Shielding factor: >110 ديسيبل

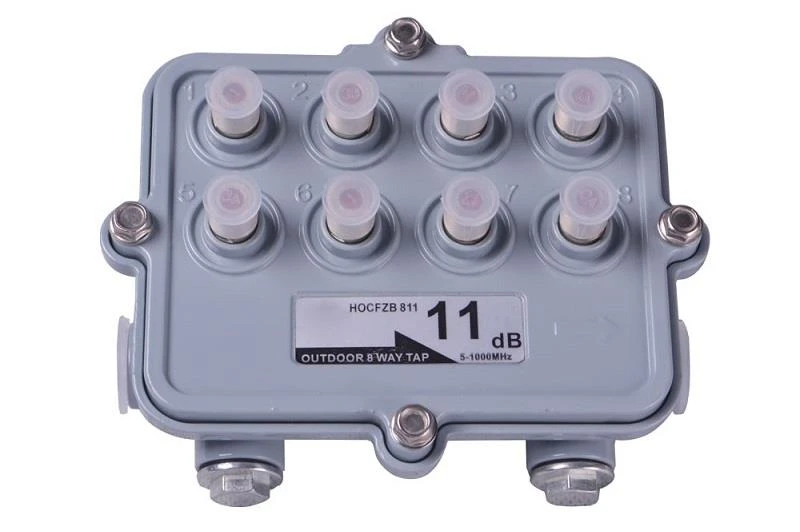

الأداء الكهربائي لصنابير CATV في الهواء الطلق
|
اضغط على القيمة
|
ديسيبل |
8 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 |
|
insertionloss
في الخارج
(-DB ماكس) |
التردد (MHz) |
|||||||||
|
5 ~ 10 |
- |
3.2 |
1.6 |
1.0 |
0.6 |
0.5 |
0.5 |
0.4 |
0.4 |
|
|
11 ~ 300 |
- |
3.0 |
1.7 |
1.0 |
0.7 |
0.7 |
0.6 |
0.5 |
0.5 |
|
|
301 ~ 400 |
- |
3.2 |
1.9 |
1.3 |
0.9 |
0.9 |
0.8 |
0.5 |
0.5 |
|
|
401 ~ 450 |
- |
3.5 |
2.0 |
1.4 |
1.1 |
1.0 |
0.9 |
0.7 |
0.7 |
|
|
451 ~ 600 |
- |
3.7 |
2.2 |
1.5 |
1.2 |
1.1 |
1.0 |
0.8 |
0.8 |
|
|
601 ~ 750 |
- |
4.1 |
2.6 |
1.8 |
1.5 |
1.4 |
1.3 |
1.2 |
1.2 |
|
|
751 ~ 900 |
- |
4.5 |
3.0 |
2.2 |
1.7 |
1.7 |
1.5 |
1.4 |
1.4 |
|
|
901 ~ 1000 |
- |
4.9 |
3.5 |
2.5 |
2.0 |
2.0 |
1.8 |
1.7 |
1.6 |
|
|
اضغط على الخسارة
إلى النقر
(± 1.5db) |
5 ~ 10 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
11 ~ 750 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
751 ~ 900 |
8.0 |
11.5 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
901 ~ 1000 |
8.0 |
11.5 |
14.5 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
النقر على النقر
lsolation
(ديسيبل دقيقة) |
5 ~ 10 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
11 ~ 600 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
601 ~ 750 |
23 |
23 |
23 |
23 |
23 |
23 | 23 | 23 | 23 | |
| 751〜1000 | 20 | 18 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
8 CATV sub-trunk taps, 11dB (optional), 5-1000mhz, RFI>110dB ، طاقة منفذ الإدخال/الإخراج عبر 10A ، منفذ الإدخال/الإخراج Unef 5/8 "، انقر فوق منفذ الإناث.
مهلة
|
الكمية (قطعة) |
1-50 |
>50 |
|
EST. الوقت (أيام) |
10 |
للتفاوض |
