Digital Headend Cable TV Qam Modulator
Digital Headend Cable TV Qam Modulator
Digital Headend Cable TV Qam Modulator

Headend كابل التلفزيون الرقمي المغير

يحتوي هذا على 16 قناة متعددة الإرسال و 16 قناة للتخليط و 16 قناة QAM (DVB-C) ، ويدعم أقصى 1024 إدخال IP من خلال منفذ GE و 16 مخرجًا لناقلات غير متجاورة من خلال واجهة إخراج RF.

إرسال التحقيق

مقدمة المنتج

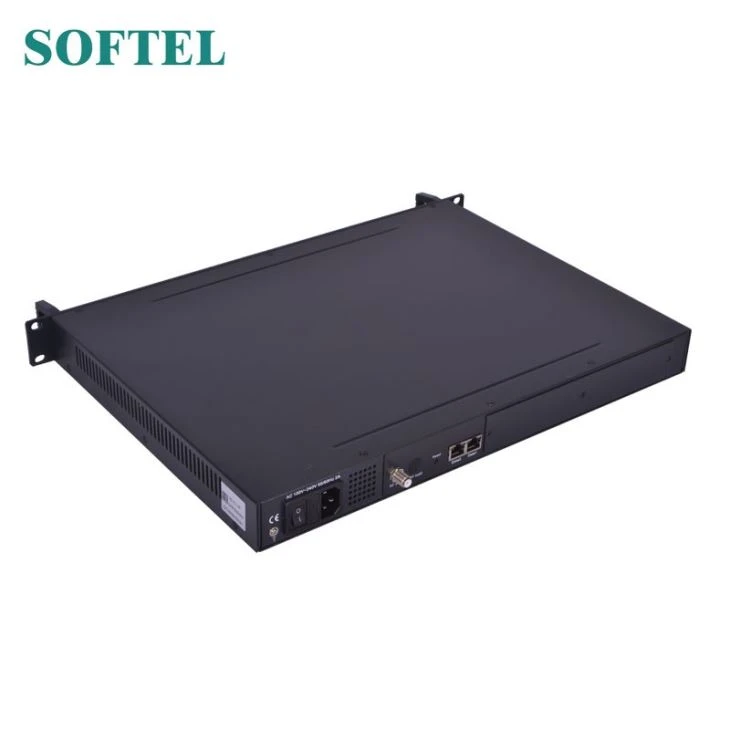

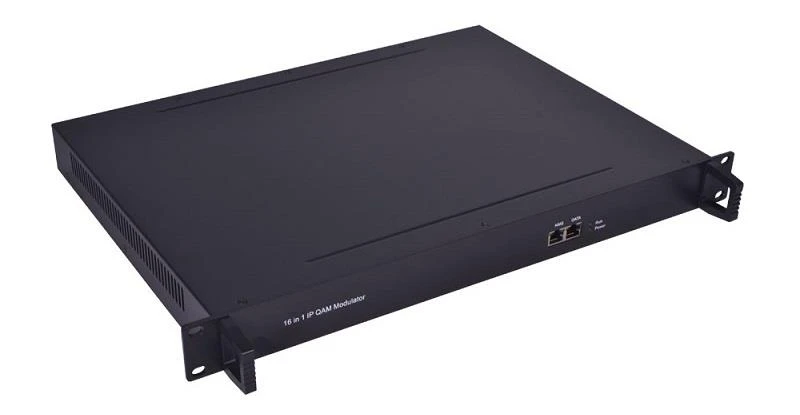

SFT3316 IP Mux-Scrambling modulator هو جهاز Mux-scrambling-modulating. يحتوي مُشغل Qam للتلفزيون الرقمي ذي الرأس النهائي على 16 قناة متعددة الإرسال و 16 قناة للتخليط و 16 قناة لتشكيل QAM (DVB-C) ، ويدعم الحد الأقصى لإدخال IP 1024 من خلال منفذ GE و 16 مخرجًا لناقلات غير متجاورة من خلال واجهة إخراج RF.

صفة مميزة

1.2 مدخلات GE ، واجهة SFP

2. يدعم أقصى 1024 قناة TS عبر UDP / RTP ، البث الأحادي والبث المتعدد ، IGMP v2 \ v3

3.Max 840Mbps لكل مدخلات GE

4. دعم إدارة الشبكة القائمة على الويب

5.Supports RS (204188) الترميز

6. يدعم ما يصل إلى 180 PIDS remapping لكل قناة

8.Support DVB نظام التخليط العام (ETR289) ، simulcrypt المعايير ETSI 101 197 و

ETSI 103 197

9.Support 16 TS مضاعفة أو مخلوط على الإخراج UDP / RTP / RTSP

16.10 خرج حاملات QAM غير المجاورة ، ومتوافق مع DVB-C (EN 300 429) و ITU-T J.83 A / B

المعلمات

إدخال	إدخال	مدخل IP × 512 × 2 ومنفذ إيثرنت 2 100 / 1000M (SFP)
	بروتوكول النقل	TS عبر UDP / RTP ، البث الأحادي والبث المتعدد ، IGMP V2 / V3
	معدل نقل	أقصى 840Mbps لكل مدخلات GE
مسك الغزال	قناة الإدخال	1024
	قناة الانتاج	16
	ماكس PIDs	180 لكل قناة
	المهام	PID remapping (تلقائي / اختياري يدويًا)
		PCR ضبط دقيق
		PSI / SI الجدول تلقائيا توليد
تخليط المعلمات	ماكس simulscrypt CA	4
	التدافع القياسية	ETR289 ، ETSI 101 197 ، ETSI 103 197
	الإتصال	اتصال محلي / بعيد
تعديل المعلمات	قناة QAM	16 الناقل غير المجاور
	تعديل قياسي	EN300 429 / ITU-T J.83A / B
	معدل الرمز	5.0 ~ 7.0Msps ، خطوة 1ksps
	كوكبة	16 ، 32 ، 64 ، 128 ، 256QAM
	FEC	جمهورية صربسكا (204 ، 188)
إخراج الترددات اللاسلكية	واجهه المستخدم	1 F منفذ الإخراج كتبته لمدة 16 ناقلات ، مقاومة 75Ω
	نطاق الترددات اللاسلكية	50 ~ 960 ميجا هرتز ، 1 كيلو هرتز يخطو
	مستوى الإخراج	-20dBm ~ + 10dBm (87 ~ 117dbµV) ، خطوة 0.1dB
	MER	d 40 ديسيبل
	ACLR	-60 ديسيبل
الإخراج TS	16 خرج IP عبر UDP / RTP / RTSP ، أحادي الإرسال / الإرسال المتعدد ، موانئ إيثرنت 2 100 / 1000M
النظام	دعم برامج إدارة الشبكات (NMS)
جنرال لواء	تنازل	482mm × 410MM × 44mm و
	وزن	3KG
	درجة الحرارة	0 ~ 45 درجة مئوية (العمل) ، -20 ~ 80 درجة مئوية (التخزين)
	مزود الطاقة	AC 100V-220V ± 10٪ ، 50 / 60Hz ، AC 220 ± 10٪ ، 50 / 60Hz
	استهلاك	15.4W
