تيرنر ASI إدخال IP Qam المغير

تيرنر ASI إدخال IP Qam Modulator هو أداء عال وفعال من حيث التكلفة mux-scrambling QAM المغير صممه Softel

إرسال التحقيق

مقدمة المنتج

تيرنر ASI إدخال IP Qam المغير

نظرة عامة على المنتج

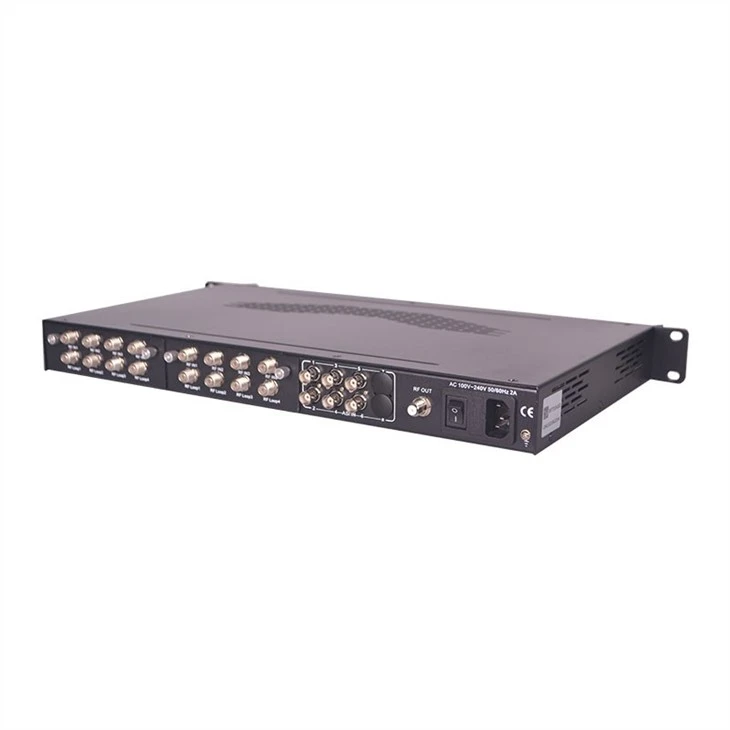

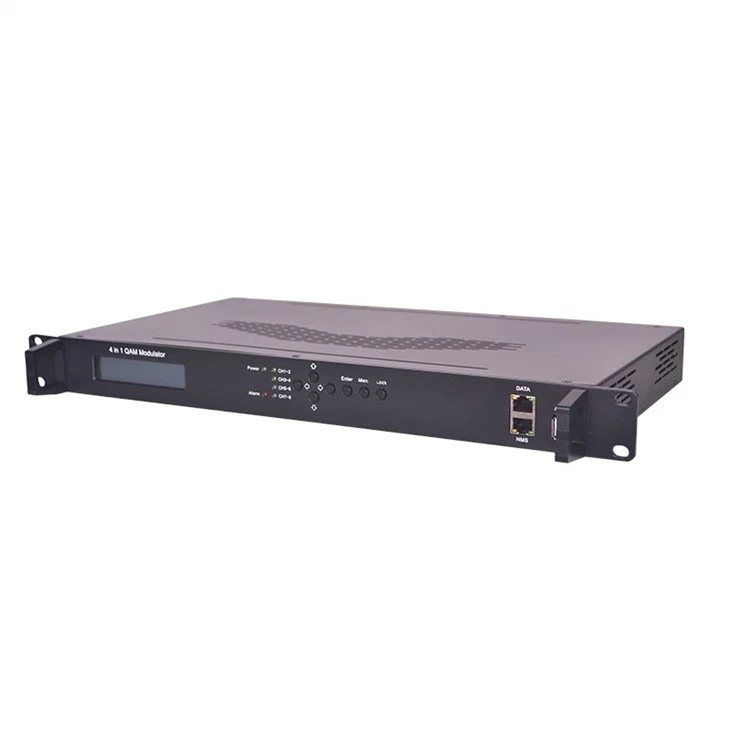

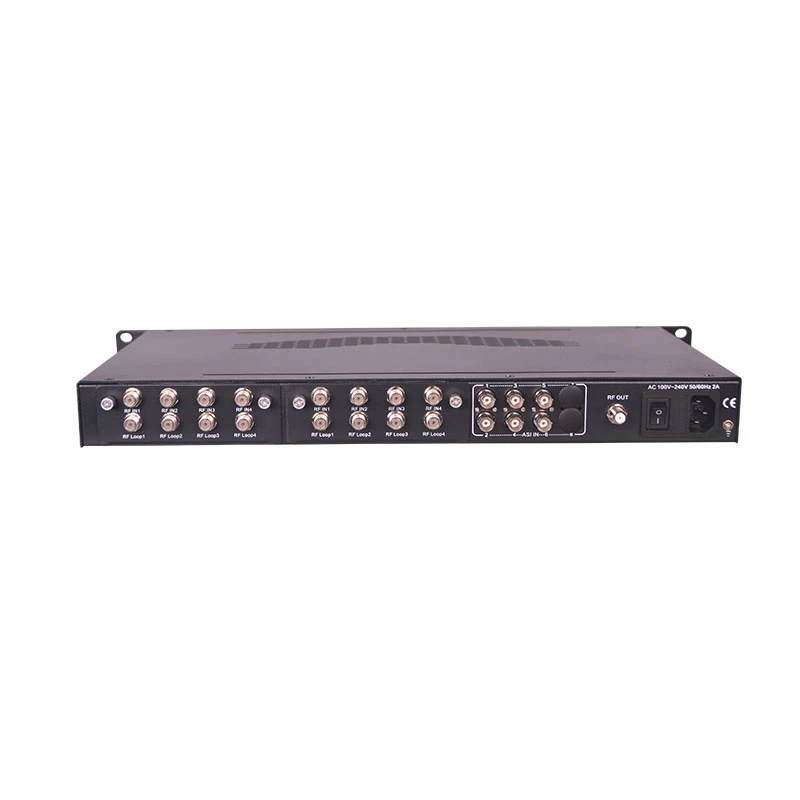

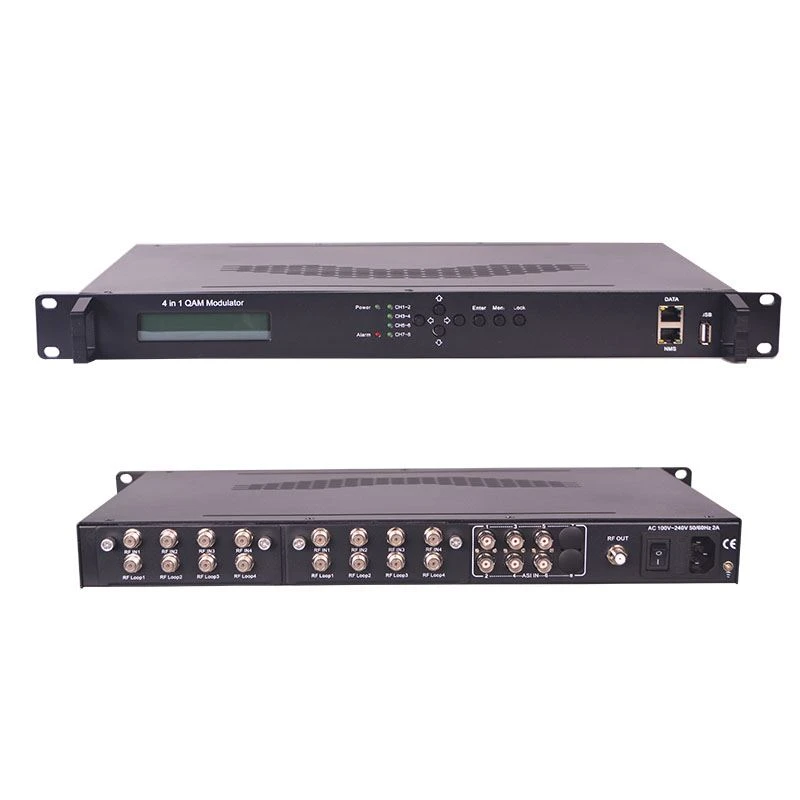

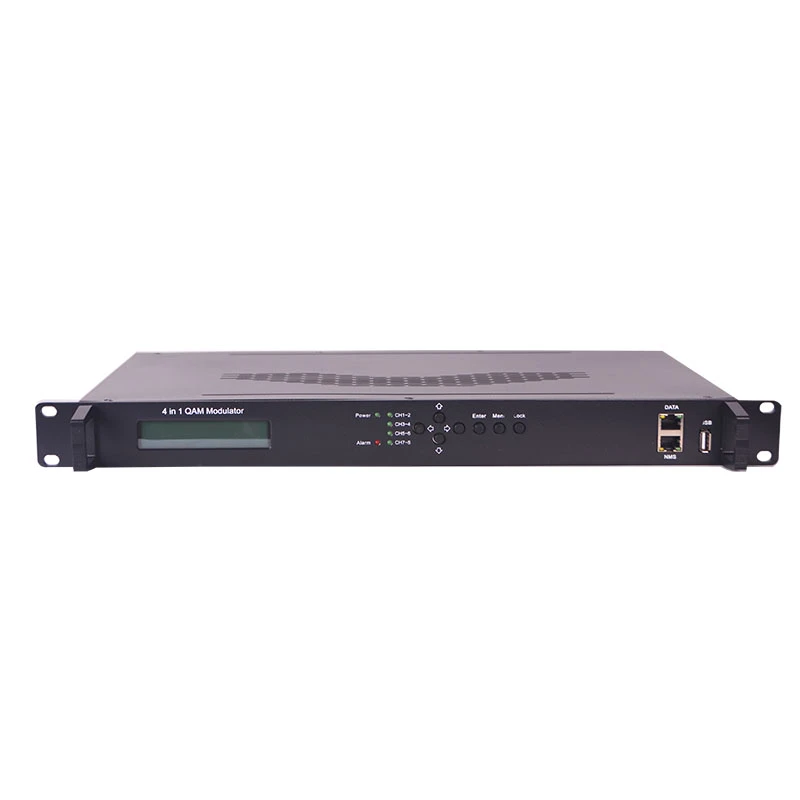

تيرنر، ASI، الإدخال IP Qam Modulator هو الأداء العالي وفعالة من حيث التكلفة Mux-scrambling QAM المغير صممه Softel. تيرنر، ASI، الإدخال IP Qam المغير لديها منافذ الإدخال متعددة اختياري. بعد تعدد الزقاق ، الهرولة و QAM عملية التضمين ، ثم يعطي 4 خرج RF. لتلبية متطلبات العملاء المختلفة، تم تجهيز هذا الجهاز أيضا مع منفذ IP لإخراج 4 MPTS عبر UDP. هيكلها للتوصيل يسهل إلى حد كبير تغيير وحدات (تخفيض) كما هو عليه. يمكن أن تقوم وحدات CAMs/CIs الأربعة (الاختيارية) المرافقة ووحدات BISS بإلغاء برمجة الإدخال للبرامج من 4 مدخلات موالف. هيكلها للتوصيل يسهل إلى حد كبير تغيير وحدات (تخفيض) حسب الحاجة. وتتميز تيرنر، ASI، الإدخال IP Qam المغير مع مستوى متكامل عال، والأداء العالي والتكلفة المنخفضة. هذا هو قابل للتكيف جداً مع الجيل الجديد CATV نظام البث.

الميزات الرئيسية

منافذ الإدخال المتعددة اختيارية:

8 DVB-C/S/S2 FTA موالف + 6 منافذ إدخال ASI +256 إدخال IP (الإصدار 1)

4 DVB-C/S/S2 موالف مع منفذ إدخال CAM+6 ASI (الإصدار 2)

دعم 4 قنوات multiplexing +4 قنوات الهرولة +4 QAM القنوات التضمين

دعم كامل DVB-C (EN300 429) و ITU-T J.83A/B/C

دعم كامل DVB العام الهرولة نظام وصف ETR289، simulcrypt القياسية

ETSI 101 197 و ETSI 103 197

دعم ضبط PCR دقيقة

دعم PSI / SI التحرير وإدراج

مؤشر أداء خرج الترددات اللاسلكية ممتاز، MER≥40db

دعم 4 * MPTS الإخراج عبر UDP

4 CAM فك تشفير برامج متعددة من 4 موالف المدخلات (اختياري)

دعم BISS إلغاء (فقط لإصدار 2)

دعم شاشة LCD ولوحة المفاتيح

دعم إدارة الويب والتحديثات عبر الويب وUSB

المواصفات

الادخال	8 DVB-C/S/S2 FTA موالف + 6 إدخال ASI +256 IP إدخال ersion 1
	4 DVB-C/S/S2 موالف مع كام + 6 ASI ersion 2
مقطع الموالف	DVB-C	معيار	J.83A (DVB-C)، J.83B، J.83C
		تردد الإدخال	30 ميجاهرتز-1000MHz
		أبراج	16/32/64/128/256 QAM
	DVB-S	تردد الإدخال	950-2150MHz
		معدل الرمز	2-45Msps
		قوة الإشارة	-65 ~ - 25dBm
		فيك تخفيض التموج	1/2, 2/3, 3/4, 5/6, 7/8 QPSK
	DVB-S2	تردد الإدخال	950-2150MHz
		معدل الرمز	QPSK 1 ~ 45Mbauds
			8PSK 2 ~ 30Mbauds
		معدل الشفرة	1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
		وضع تخفيض التموضع	QPSK، 8PSK
الارسال المتعدد	الحد الأقصى لإعادة تحديد الهوية الشخصية	قناة إدخال 128 في المائة
	دالة	إعادة تحديد تنسيق PID (تلقائيًا أو يدويًا)
		ضبط PCR دقيقة
		إنشاء جدول PSI/SI تلقائيًا
الهروله	الحد الأقصى سيمولكريبت كاليفورنيا	4
	معيار	ETSI 101 197, ETSI 103 197
	اتصال	اتصال محلي/بعيد
تعديل	QAM قناة	4
	معيار	EN300 429/ITU-T J.83A/B/C
	مير	≥40db
	تردد الترددات اللاسلكية	30 ~ 999MHz، خطوة 1KHz
	RF مستوى الإخراج	-20 ~ 0dbm (87 ~ 107 dbμV)، خطوة 0.1db
	معدل الرمز	5.0Msps ~ 9.0Msps ، 1ksps يخطو
	أبراج	16/32/64/128/256QAM
		J.83A	J.83B	J.83C
	أبراج	16/32/64/128/256QAM	64/256 QAM	64/256 QAM
	عرض النطاق الترددي	8M	6M	6M
نظام	واجهة محلية	أزرار التحكم في LCD +
	بعيد	شبكة الويب NMS
	إدارة
	الخروج من الدفق	4 * MPTS خارج UDP (RJ45 ، 1000M ، أحادية البث / الإرسال المتعدد)
	اللغة	الإنجليزية والصينية
	ترقية البرامج	ويب و USB
عام	البعد (W * D * H)	482 مم×300 مم×44.5 ملم
	ثقل	3.7 كجم
	درجة الحرارة	0 ~ 45 درجة مئوية (عملية) ؛ -20 ~ 80 درجة مئوية (التخزين)
	قوة	AC 100V±1050/60Hz;
		AC 220V±10٪، 50/60HZ
	استهلاك	25 وات
