OLT EPON خارج المنزل

يمكن أن يدعم OLT الخارجي هذا 256 وحدة تشغيلية أقل من نسبة التقسيم 1:64. يمكن استخدامه لتطبيقات "Triple-Play" و CPN وكاميرا IP و Enterprise LAN و IOT.

إرسال التحقيق

مقدمة المنتج

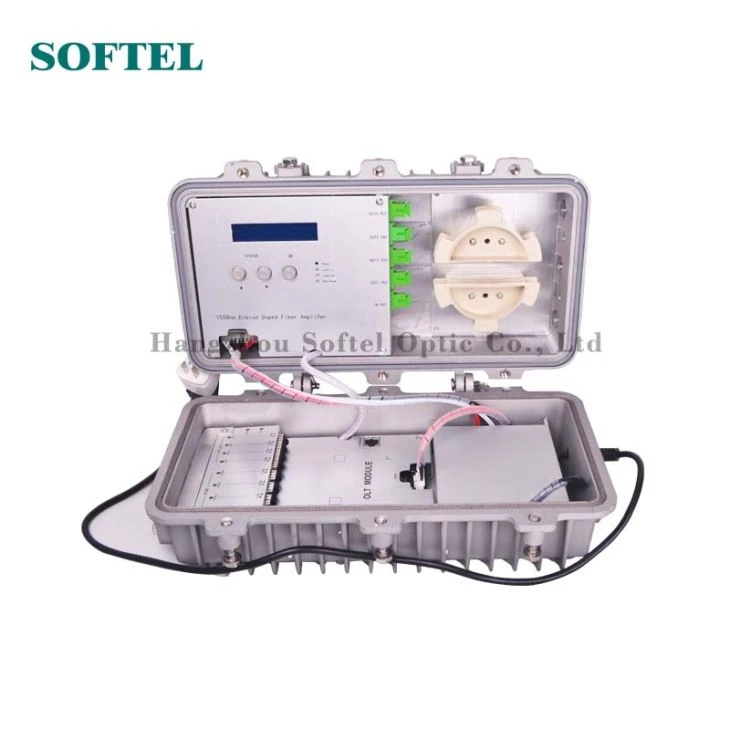

OLT EPON خارج المنزل

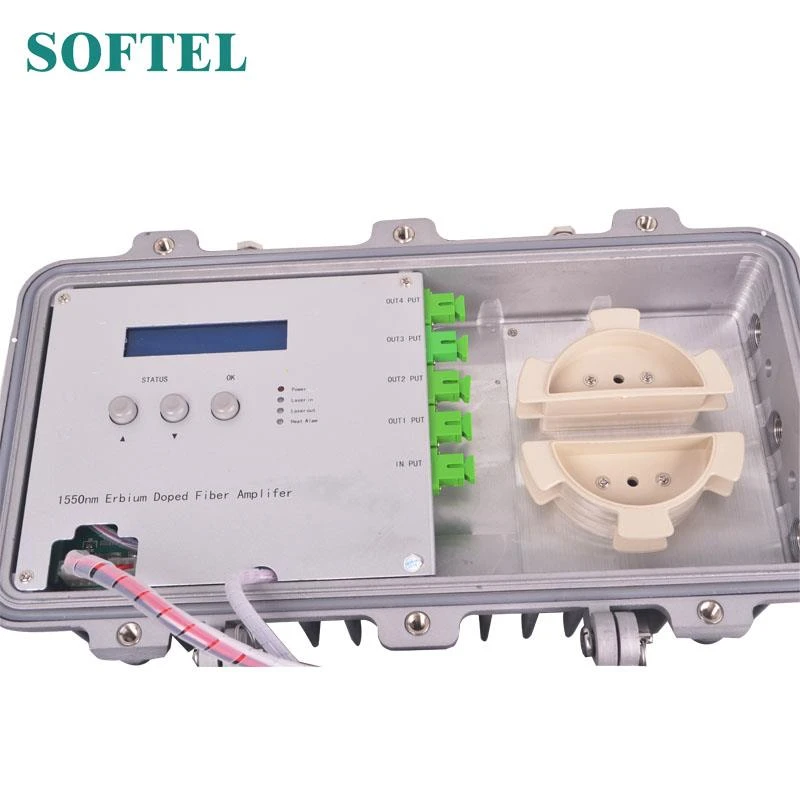

OLT EPON Outdoor

OLT EPON خارج المنزلOLT-E4-2204 مدمج مع OLT و EDFA. إنه يلبي المتطلبات الفنية لـ China MII و SARFT's لـ EPON و EDFA. تتميز المعدات المصممة بشكل رائع بالمرونة للنشر في الخزانة الخارجية والممر وتركيب الأعمدة وما إلى ذلك. يمكنها تبسيط تصميم الشبكة وتقليل التكلفة الهندسية وتسريع عملية الوصول إلى الألياف

الميزة الوظيفية

استقرار عالي مع بناء شبكات منخفض التكلفة ومرنة

أربع فتحات PON ثابتة بنسبة تقسيم 1:64 على الأكثر

أربعة واجهة بصرية Uplink GE

يمكن أن يدعم OLT-E4A 256 ONU كحد أقصى

سبائك الألومنيوم يموت الصب تشكيل ، لديه تبديد الحرارة جيدة وتأثير التدريع

إدارة الشبكة الشاملة

في النطاق وإدارة النطاق ؛

دعم Telnet وإدارة خطوط القيادة المحلية ؛

إدارة EMS على أساس بروتوكول SNMP القياسي ؛

دعم إدارة الإرساء EDFA

دعم الترقية عبر الإنترنت.

وظيفة QOS قوية

تحقيق تخصيص عرض النطاق الترددي الديناميكي المستقر والفعال (DBA)

وظيفة OAM المختلفة

ONU الكشف والتسجيل التلقائي.

دعم LGMP ووظيفة التطفل ؛

دعم التحكم في تدفق المنفذ وتشكيل التدفق.

مواصفات OLT

بند		معلمة OLT EPON الخارجية
منفذ الإرسال	Quatity	4
منفذ الإرسال	SFP	واجهة بصرية 4GE
ميناء PON	كمية	4
	الواجهة المادية	فتحات SFP
	نوع الموصل	1000BASE-PX20+
	نسبة التقسيم القصوى	1:64
إدارة الموانئ		1 * 10/100/1000 منفذ أوتوماتيكي قابل للتفاوض 1 * منفذ كونسول
مواصفات منفذ PON （تنطبق على C-Dataبون وحدة)	مسافة الإرسال	20 كيلومتر
	سرعة منفذ PON	متماثل 1.25Gbps
	الطول الموجي	1490nm Tx ، 1310nm Rx
	موصل	SC PC
	نوع الألياف	9 / 125μm SMF
	TX الطاقة	+2 ～ +7dBm
	حساسية	-30 ديسيبل
	الطاقة الضوئية التشبع	-6 ديسيبل
وضع الإدارة		SNMP ، Telnet ، وضع إدارة CLI.
وظيفة EPON		دعم تحديد المعدل القائم على المنفذ والتحكم في النطاق الترددي ؛ متوافق مع معيار IEEE802.3ah مسافة إرسال تصل إلى 20 كم دعم تشفير البيانات ، البث الجماعي ، فصل منفذ Vlan ، RSTP ، إلخ. دعم تخصيص النطاق الترددي الديناميكي (DBA) دعم ONU الاكتشاف التلقائي / كشف الارتباط / ترقية البرنامج عن بعد ؛ دعم تقسيم VLAN وفصل المستخدم لتجنب عاصفة البث ؛ دعم مختلف تكوين LLID وتكوين LLID واحد.مختلفالمستعملومختلفالخدماتاستطاعتقديم جودة خدمة مختلفة عن طريق LLID مختلفةالقنوات. دعم وظيفة التنبيه انقطاع التيار الكهربائي ، وسهلة للكشف عن مشكلة الارتباط دعم بث وظيفة مقاومة العاصفة دعم عزل المنفذ بين المنافذ المختلفة دعم ACL و SNMP لتكوين مرشح حزم البيانات بمرونة التصميم المتخصص لمنع انهيار النظام للحفاظ على استقرارالنظام دعم حساب المسافة الديناميكية على EMS عبر الإنترنت دعم RSTP ، وكيل IGMP
استهلاك الطاقة		35W

مواصفات EDFA

بند	معامل
انتاج الطاقة (ديسيبل)	22
مدخلات الطاقة (ديسيبل)	-3～10
الطول الموجي (نانومتر)	1540～1560
استقرار الإخراج البصري (ديسيبل)	≤±0.3
حساسية الاستقطاب (ديسيبل)	≤0.2
تشتت الاستقطاب (PS)	≤0.5
خسارة العائد البصري (ديسيبل)	≥45
موصل بصري	SC / APC ومدخل واحد و 4 مخرجات
الضوضاء (dBmV)	≤5.2 (إدخال بصري 0dBm)
واجهة الإدارة	SNMP (RS232 عبر OLT)
تستهلك الطاقة (W)	45
