الكابلات البصرية الهوائية الخارجية ADSS

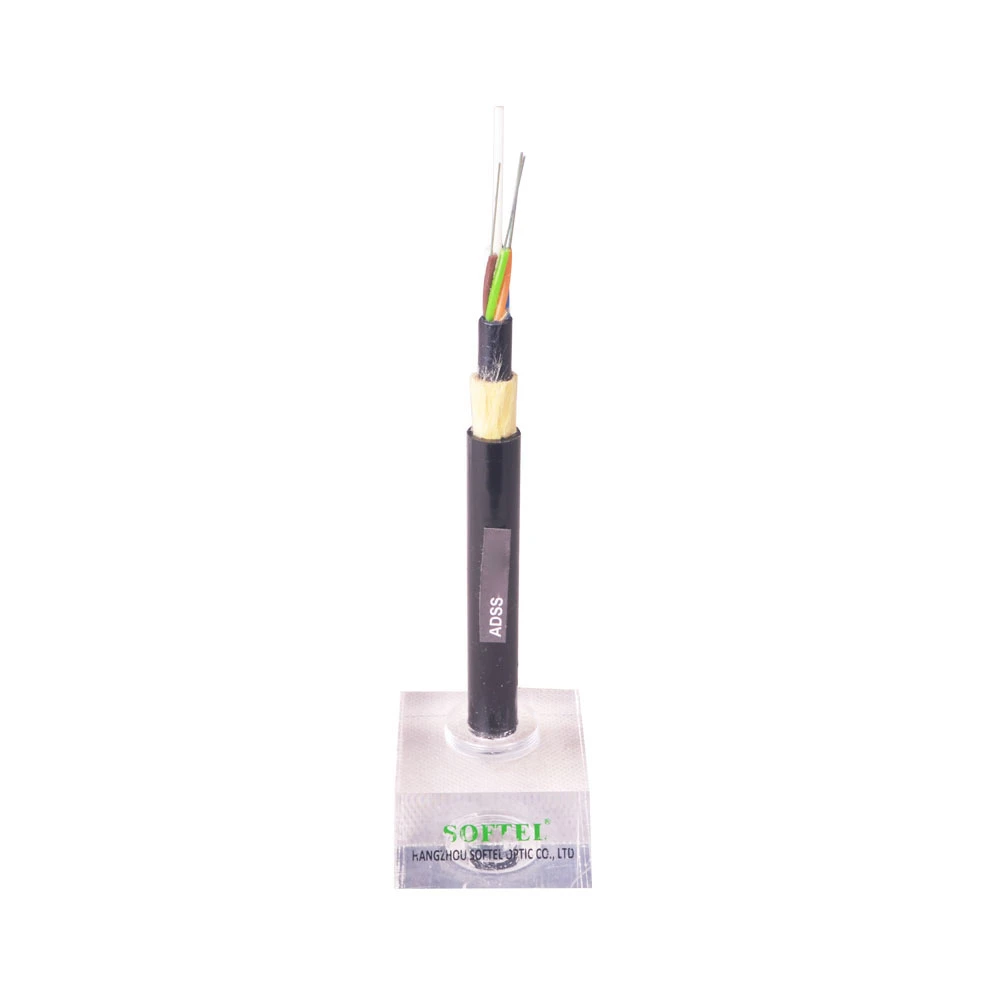

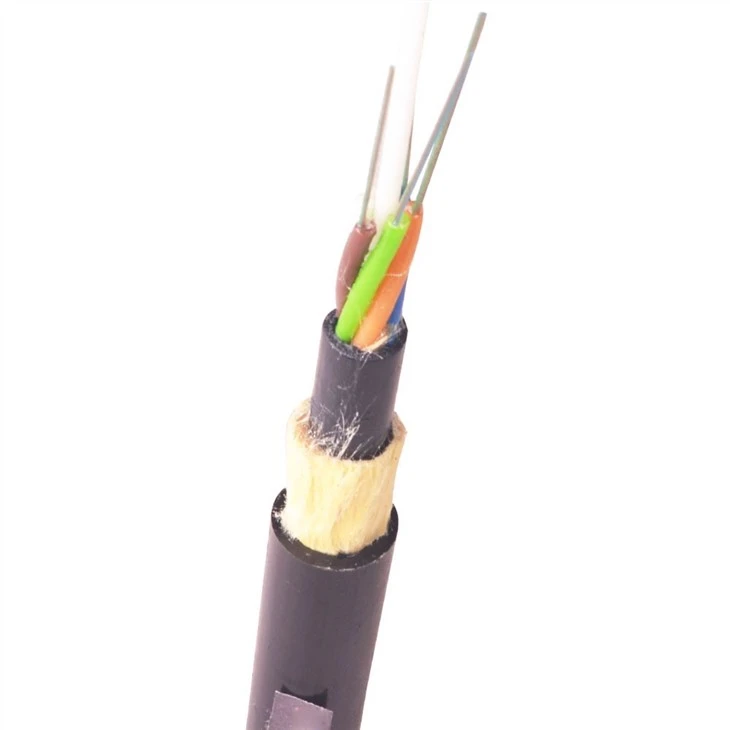

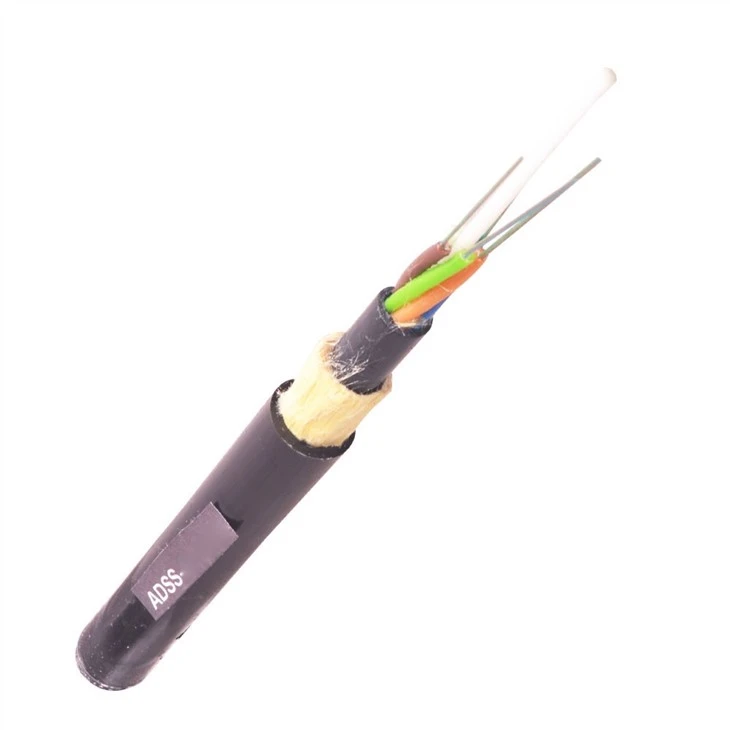

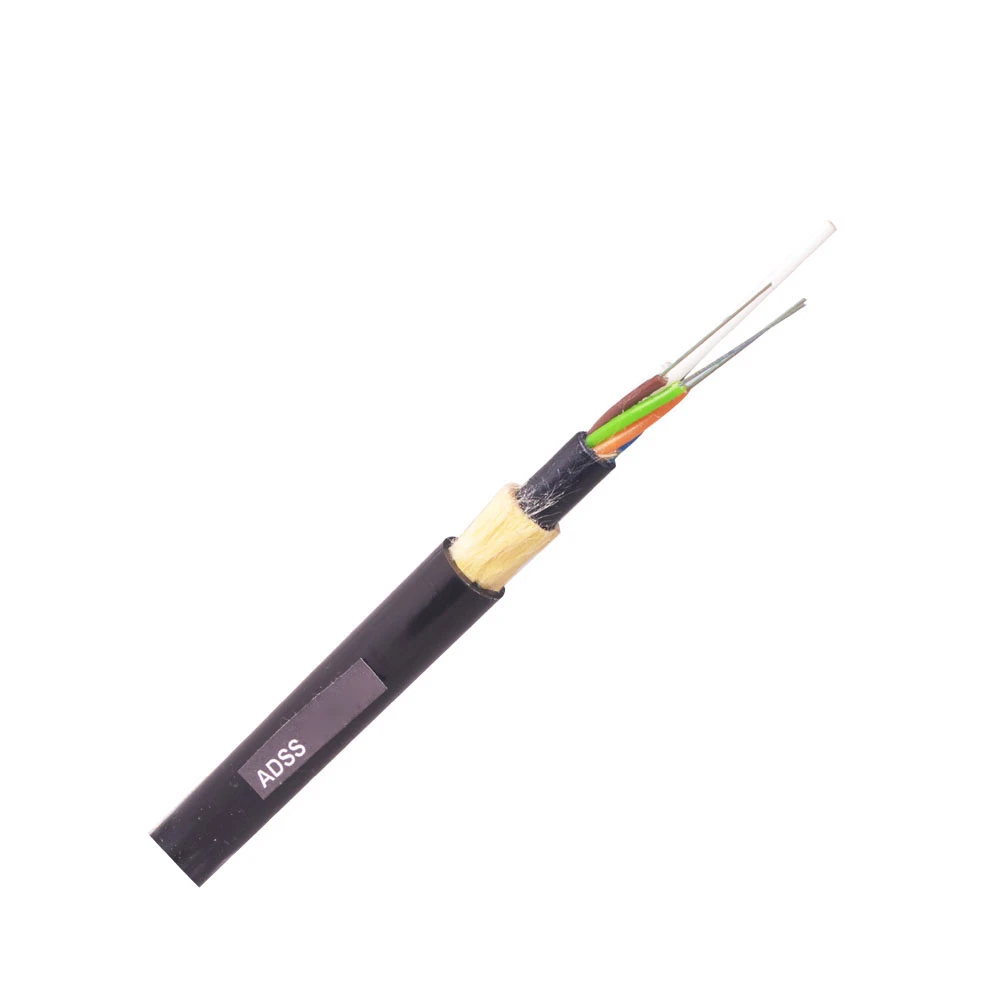

كابل بصري هوائي خارجي ADSS
ADSS هو بديل لـ OPGW و OPAC بتكلفة تركيب أقل. تم تصميم الكابلات لتكون قوية بما يكفي للسماح بتركيب أطوال تصل إلى 700 متر بين أبراج الدعم. تم تصميم كابل ADSS ليكون خفيف الوزن وقطرًا صغيرًا لتقليل الحمل على هياكل الأبراج بسبب وزن الكابل والرياح والجليد.
هيكل الكابل ومعامل
SN | بند | وحدة | القيمة | |||
1 | عدد الألياف | العد | 4~24 | 36/48/72 | 96 | 128/144 |
2 | عدد الألياف لكل أنبوب | العد | 4 | 12 | 12 | 12 |
3 | عدد العناصر | العد | 6 | 6 | 8 | 12 |
4 | سماكة الغلاف الخارجي | مم | 1.7 | 1.7 | 1.7 | 1.7 |
5 | قطر الكابل（±5%） | مم | 10.8 | 11.4 | 13.0 | 16.3 |
6 | وزن الكابل（±10%） | كجم / كم | 83 | 90 | 128 | 199 |
7 | أقصى شد مسموح به | N | 2700 | |||
8 | سحق قصير المدى | N / 100 مم | 1000 | |||
9 | امتداد | m | 100 | |||
10 | سرعة الرياح | كم / ساعة | ≤35 | |||
11 | سماكة الجليد | مم | 0 | |||
ملاحظة: الأحجام الميكانيكية هي قيم رمزية.
خاصية البصريكابل
دقيقة. الانحناء لالتركيب
ثابتة: 10 × قطر كابل ديناميكي: 20 × كابلقطر الدائرة
2.2نطاق درجة حرارة التطبيقعملية: -40℃ ~ +60℃ التركيب: -10℃ ~ +60℃ التخزين / النقل: -40℃~ +60℃
أمبير الميكانيكية الرئيسية&؛ الأداء البيئياختبار
بند | طريقة اختبار | شرط القبول |
قوة الشد IEC 60794-1-2-E1 | -حمل:الحد الأقصى المسموح بهالتوتر -طول الكابل: حوالي50m -وقت التحميل:1 دقيقة | -سلالة الألياف£0.33% -لا يوجد كسر في الألياف ولا غمدضرر. |
اختبار السحق IEC 60794-1-2-E3 | -الحمل: قصير المدىسحق -وقت التحميل:1 دقيقة | -تغيير الخسارة£0.1dB@1550nm -لا يوجد كسر في الألياف ولا غمدضرر. |
