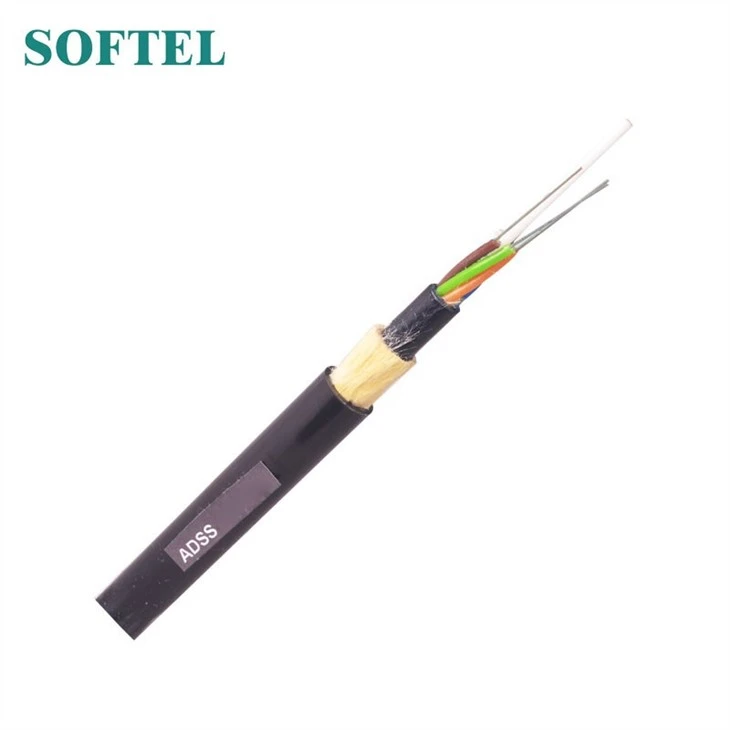

ADSS Optical Fiber Cable
ADSS Optical Fiber Cable
ADSS Optical Fiber Cable
ADSS Optical Fiber Cable

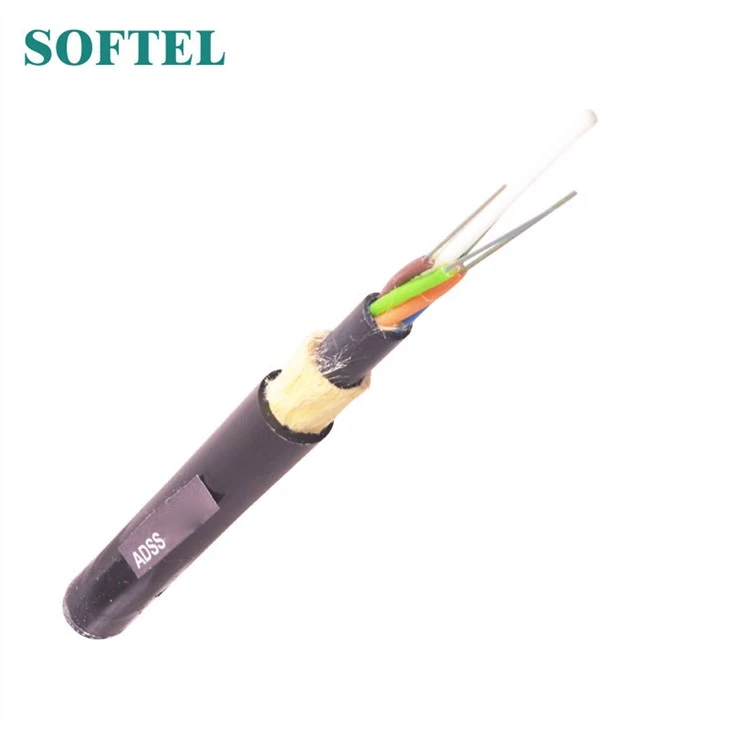

كابل الألياف الضوئية ADSS

ADSS البصرية كابل الألياف هو نمط أنبوب فضفاضة، كابل الألياف البصرية مع FRP عضو القوة المركزية

إرسال التحقيق

مقدمة المنتج

كابل الألياف الضوئية ADSS

ADSS Optical Fiber Cable

نظرة عامة على المنتج من ADSS كابل الألياف الضوئية

فضفاض بناء أنبوب، أنابيب هلام شغلها، والعناصر (أنابيب و الحشو عند الضرورة) وضعت حول غير المعدنية عضو القوة المركزية، خيوط البوليستر المستخدمة لربط نواة كابل، شريط حجب المياه ملفوفة في قلب الكابل، خيوط أراميد عززت، 1 ripcord وPE غتم الخارجي.

وصف

1.ADSS كابل هو فضفاضة أنبوب الذين تقطعت بهم السبل. يتم وضع الألياف، 250μm، في أنبوب فضفاض مصنوع من البلاستيك معامل عالية. تمتلئ الأنابيب بمجمع تعبئة مقاوم للماء.

2.The أنابيب (و حشو) تقطعت بهم السبل حول FRP (الألياف عززت البلاستيك) كعضو قوة مركزية غير المعدنية في نواة كابل مضغوط ودائري.

3.After يتم تعبئة نواة الكابل مع تعبئة المجمع. وهي مغطاة رقيقة PE (البولي ايثيلين) غدد الداخلية.

يتم تطبيق 4.After طبقة من خيوط أراميد الذين تقطعت بهم السبل على غتم الداخلية كعضو قوة، يتم الانتهاء من كابل مع PE أو AT (المضادة للتتبع) غتم الخارجي.

ADSS Optical Fiber Cable 2

الألياف والألوان أنبوب رمزمنكابل الألياف الضوئية ADSS

لا	1	2	3	4	5	6
لون	الازرق	البرتقال	الاخضر	براون	لائحه	أبيض
لا	7	8	9	10	11	12
لون	الاحمر	الاسود	الاصفر	البنفسجي	الوردي	اكوا

ADSS Optical Fiber Cable 3

معلمات المنتج من ADSS كابل الألياف الضوئية

Sn	البند	وحده	قيمه
1	لا. من الألياف	عدد	24
2	لا. من الألياف لكل أنبوب	عدد	6
3	هيكل الكابل	عدد	1+6
4	سمك من الغلاف الخارجي	مم	الاسمي 1.7
5	قطر الكابل (±5٪)	مم	11.0
6	وزن الكابل (±10٪)	كجم / كم	88
7	أقصى قدر من التوتر المسموح به	ن	4000
8	سحق على المدى القصير	N/100mm	1000
9	تمتد	م	≤ 100
10	سرعة الرياح	Km	60 ~ 140
11	سمك الجليد	مم	0
12	التثبيت الترهل	%	≥ 1.0

ميزات:

1. يمكن تثبيت دون اغلاق الطاقة
2. ممتازة في الأداء. يمكن أن يصل الحد الأقصى الاستقرائي عند نقطة التشغيل في AT 25kV
3. خفيفة الوزن وقطر صغير الحد من الحمل الناجم عن الجليد والرياح وتحميل على الأبراج وإعلاء
4. أطوال تمتد كبيرة وأكبر فترة هي أكثر من 1000m
5. أداء جيد من قوة الشد ودرجة الحرارة
6. العمر الافتراضي للتصميم هو 30 عاما

7.يتم أخذ الحالة الفعلية لخطوط الطاقة الكهربائية العلوية في الاعتبار الكامل عندما يتم تصميم كابل ADSS.

8.For خطوط الطاقة الكهربائية تحت 110kV، يتم تطبيق غماد خارجي PE.

9.For خطوط الكهرباء يساوي أو أكثر من 110kV. يتم تطبيق في اأكمان الخارجي.

10.The تصميم تكريس كمية أراميد وعملية تقطعت بهم السبل يمكن تلبية الطلب على مختلف الامتدادات.

تطبيق

1. التطبيقات الجوية في الهواء الطلق
2. نظام نقل الجهد المنخفض (≤ 12 كيلو فولت)
3. السكك الحديدية والاتصالات السلكية واللاسلكية القطب الطريق
4. المشترك وشبكة المنطقة المحلية
5. الصوت والبيانات والفيديو ونظام التصوير

حزمة من كابلات الألياف البصرية ADSS

package of ADSS Optical Fiber Cable
