جهاز فحص الألياف الضوئية Mini OTDR

يمثل جهاز اختبار الألياف الضوئية المصغر OTDR قفزة هائلة إلى الأمام في أداء وفائدة قياس الألياف الضوئية.

إرسال التحقيق

مقدمة المنتج

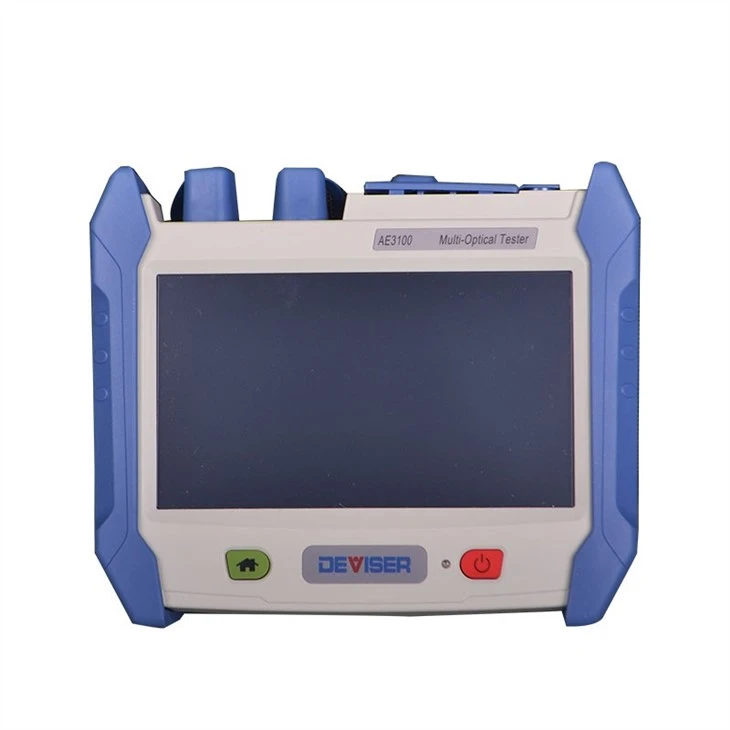

جهاز فحص الألياف الضوئية Mini OTDR

عرض المنتج

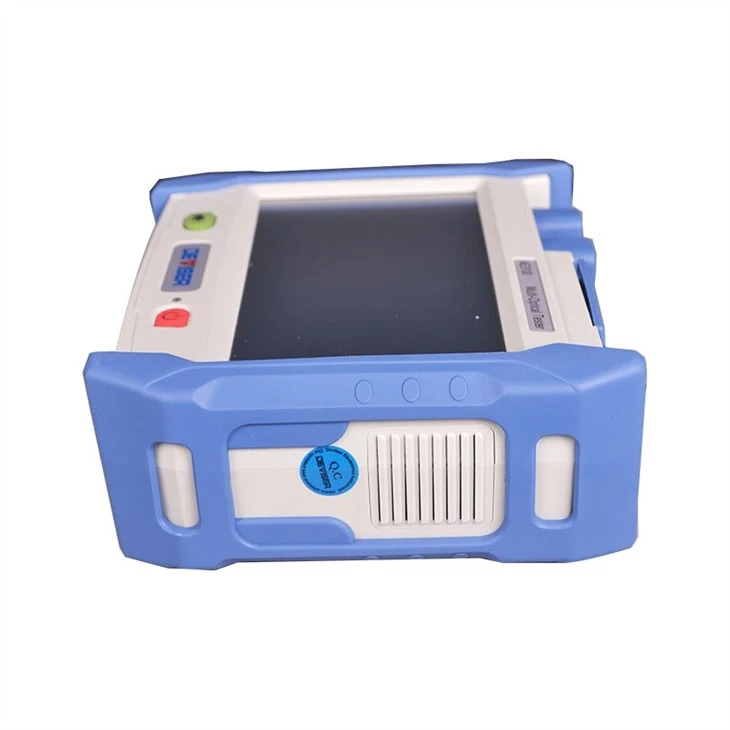

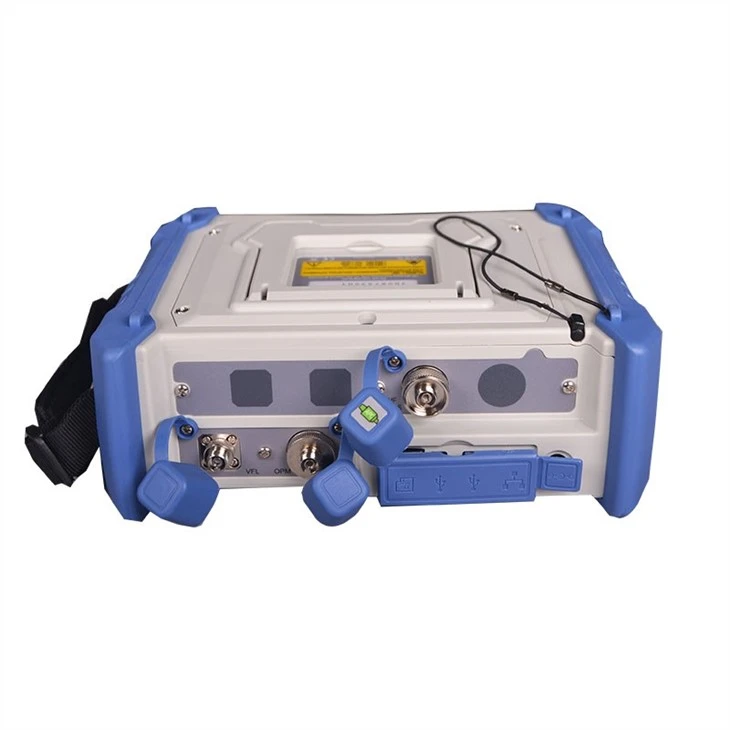

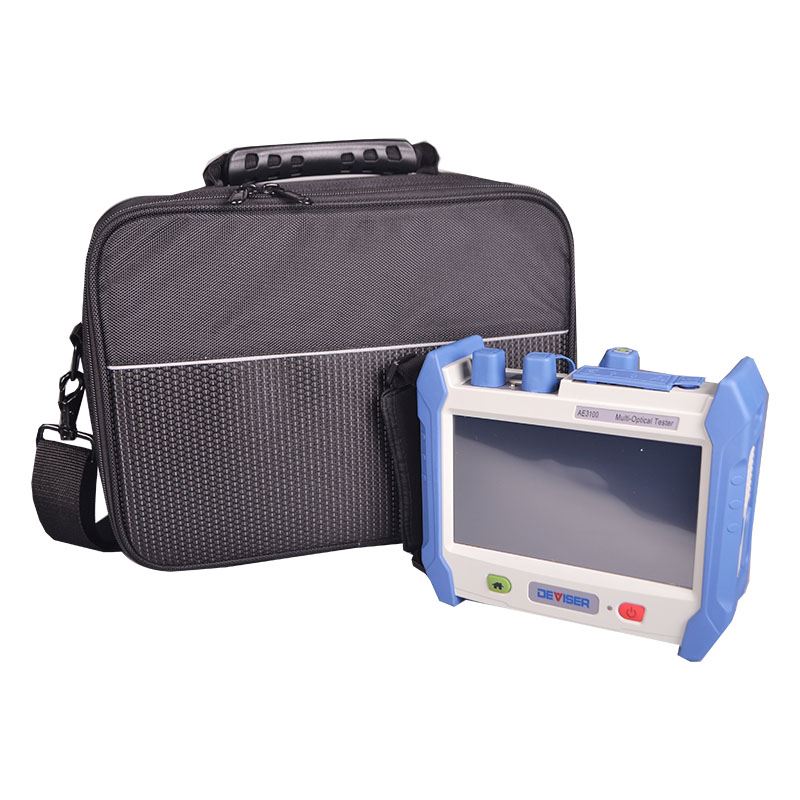

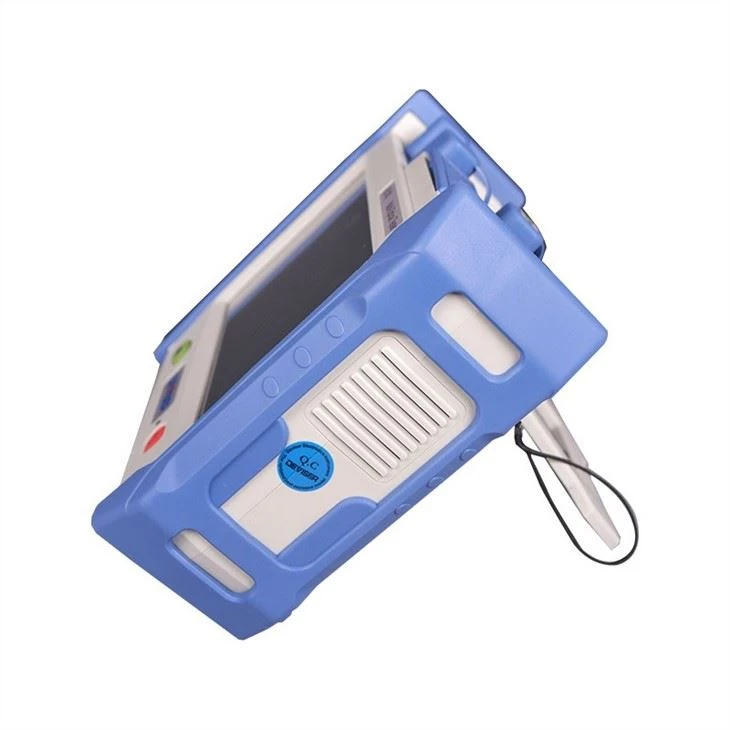

جهاز فحص الألياف الضوئية Mini OTDR

التحكم في شاشة اللمس والمنصة المعيارية والتحليل في الوقت الفعلي ليست سوى عدد قليل من الميزات الجديدة التي تجعل OTDR الجديد أداة اختبار بصرية مثالية للتحقق من شبكات الوصول ، والبناء ، وصيانة النشر&؛ مصادقة شبكات FTTH. تتوفر طرز مختلفة لتغطية مجموعة واسعة من التطبيقات والمتطلبات ، أطوال موجية مزدوجة أو متعددة ، من 28 إلى 39 ديسيبل.

سمات

• شاشة لمس LCD مقاس 7 بوصات ، 800 × 480 تضع القوة والراحة في متناول يدك • منطقة ميتة للحدث بطول 0.8 متر ، منطقة توقف توهين تبلغ 3 أمتار ؛ أداء ممتاز لمسافات قصيرة

• تغطية ذات نطاق ديناميكي واسع (28-45 ديسيبل)

• الحد الأدنى. 5 سم الدقة

• تحليل ذكي للأحداث

• استقرار وتكرار ممتاز

•"؛ FiberPass&مثل؛ ميزة التحليل الذكي

• خيارات متعددة لاحتياجات القياس ، بما في ذلك VFL ، مقياس القوة ، مصدر الضوء ، مجهر الألياف الضوئية ، QAM وحدة التحليل

• منافذ بيانات المستخدم كاملة. دعم LAN ، USB ، SD ،&أمبير ؛ أكثر

• تدعم النتائج مجموعة متنوعة من وظائف التحليل ، مثل ORL ، 4pt ، تعريف sectionetc

طلب

•إنشاء ونشر وصيانة وتوثيق FTTHصافي.

•بناء ونشر وصيانة ومصادقة الشبكة المحلية القائمةالأساسية.

•البناء والنشر والصيانة والمصادقة على أساس MANالأساسية.

تخصيص

نموذج	AE3100A	AE3100B	AE3100C	AE3100D
المعلمة العامة
الطول الموجي (نانومتر)	1310/1550	1310/1550/1625	1310/1550/1650	1310/1550/1490
دقة الطول الموجي (نانومتر)	±20
ديناميكي (ديسيبل)	30/28	34/32	36/34	39/37
المنطقة الميتة الحدث (م)	≤1.5m	≤1.5m	≤0.8m
توهين المنطقة الميتة (م)	≤6m	≤5m	≤4m	≤4m
مدى المسافة	100 م ، 400 م ، 1.5 كم ، 3 كم ، 6 كم ، 12 كم ، 25 كم ، 50 كم ، 100 كم ، 200 كم ، 400 كم
قرار أخذ العينات (م)	0.05 ~ 12.8
نقطة أخذ العينات (م)	256000
دقة المسافة (م)	± (0.75 م {{4}} 0.005 % x مسافة + قرار أخذ العينات)	± (0.75 م {{4}} 0.001 % × المسافة + دقة أخذ العينات)
عتبة الخسارة	0.01 ديسيبل
قرار الخسارة	0.001 ديسيبل
عرض النبض	3 نانو ثانية ، 5 نانو ثانية ، 10 نانو ثانية ، 30 نانو ثانية ، 50 نانو ثانية ، 200 نانو ثانية ، 500 نانوثانية ، 1 ثانية ، 2 ثانية ، 5 ثانية ، 10 ثانية ، 20 ثانية
النطاق الزمني للقياس	5 ثوانٍ ~ 5 دقائق ، في الوقت الفعلي
سعة الذاكرة	& gt ؛ 10000 تتبع OTDR ، قابلة للتصدير إلى USB أو الكمبيوتر
معلمة أخرى
عرض	7 بوصة (178 مم) 800 × 480 نقطة مصفوفة TFT تعمل باللمس
واجهه المستخدم	USB2.0 × 2 ، RJ45 × 1 ، LAN × 1 (10M / 100M) ، TF × 1 (بحد أقصى ، 64 جيجابايت)
استقلالية البطارية	11 ساعة من استخدام القياس (كحد أقصى)
لغة	الصينية والإنجليزية والإسبانية والبرتغالية والفرنسية والروسية والإيطالية (الألمانية والكورية والعربية اختيارية)
الأبعاد (L × W × D)	206 مم × 171 مم × 75 مم ، بوصة: 8.11 بوصة × 6.73 بوصة × 2.95 بوصة
الوزن (كجم [جيجا] أمبير ؛ رطل)	& لتر ؛ 2 كجم أو&لتر ؛ 4.41 رطل
