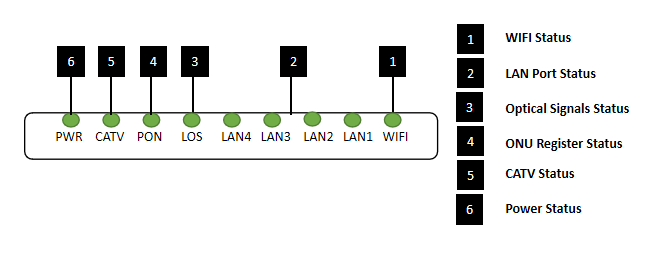

4GE أحادي الألياف CATV ثنائي النطاق ONT

1

واي فاي

واي فاي

وامض جاري نقل البيانات

On ： وظيفة Wi-Fi تفتح

2

LAN1-4

حالة GEport

تشغيل: اتصال Ethernet عادي

يومض: يتم نقل البيانات عبر منفذ Ethernet

مطفأ: لم يتم إعداد اتصال Ethernet

3

لوس

الإشارات الضوئية GPON

تشغيل: طاقة بصرية أقل من حساسية المتلقي ؛

مطفأ: بصري في الوضع العادي

4

PON

تسجيل ONU

تشغيل: نجاح التسجيل في OLT

يومض: جاري التسجيل في OLT

إيقاف التشغيل: فشل التسجيل في OLT ؛

5

الكيبل التلفزيوني

حالة الكيبل التلفزيوني

على ： الكيبل التلفزيوني العادي البصري

إيقاف التشغيل لا يتم استقبال إشارات CATV

6

PWR

حالة الطاقة

تشغيل: ONU قيد التشغيل

إيقاف التشغيل: وحدة ONU معطلة

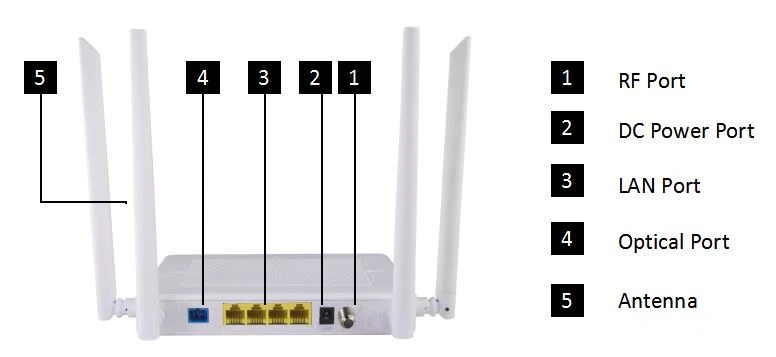

واجهه المستخدم

واجهة PON

1 * منفذ GPON ، معيار FSANG.984.2 ، الفئة ب +

معدل بيانات المصب 2.488 جيجابت في الثانية

معدل بيانات المنبع ： 1.244 جيجابت في الثانية

SC / PC وضع واحد الألياف

28dB فقدان الارتباط ومسافة 20KM مع 1: 128

واجهة الكيبل التلفزيوني

خرج 1RF

موصل من النوع F

واجهة إيثرنت

4 * 10/100/1000 مفاوضة آلية
وضع الازدواج الكامل / النصف
موصل RJ45
MDI / MDI-X تلقائي
مسافة 100 متر

واجهة PowerInterface

12V DC امدادات الطاقة

معايير الأداء

PON

بصري

معامل

الطول الموجي: TX 1310nm ، Rx1490nm
الطاقة الضوئية TX: 0.5 ～ 5 ديسيبل
حساسية Rx: -28dBm
طاقة التشبع البصرية: -8dBm

نقل البيانات
معامل

صبيب PON: المصب 2.488 جيجابت / ثانية ؛ المنبع 1.244 جيجابت / ثانية
إيثرنت: 1000 ميجابت في الثانية
نسبة فقدان الحزمة:< ؛ 1 * 10E-12
الكمون:&لتر ؛ 1.5 مللي ثانية

إدارة الشبكة

وضع الإدارة

واجهة OMCI المتوافقة مع المعيار على النحو المحدد في ITU-T G.984.4

دعم TR069 وإدارة الويب

المهام إلادارية

مراقبة الحالة ، إدارة التكوين ، إدارة الإنذار ، إدارة السجل

خصائص فيزيائية

الصدف

غلاف بلاستيكي أبيض

قوة

مزود الطاقة: DC12V / 1A

استهلاك الطاقة:&لتر ؛ 8.5 وات

جسدي - بدني
مواصفات

البعد البند ： 240 مم (L) × 210 مم (W) × 24 مم (H)

وزن السلعة 0.4 كجم

بيئي
مواصفات

درجة حرارة التشغيل: من 0 إلى 50 درجة مئوية
درجة حرارة التخزين: -40 إلى 85 درجة مئوية
رطوبة التشغيل: من 10٪ إلى 90٪ (بدون تكاثف)
رطوبة التخزين: من 10٪ إلى 90٪ (بدون تكاثف)
