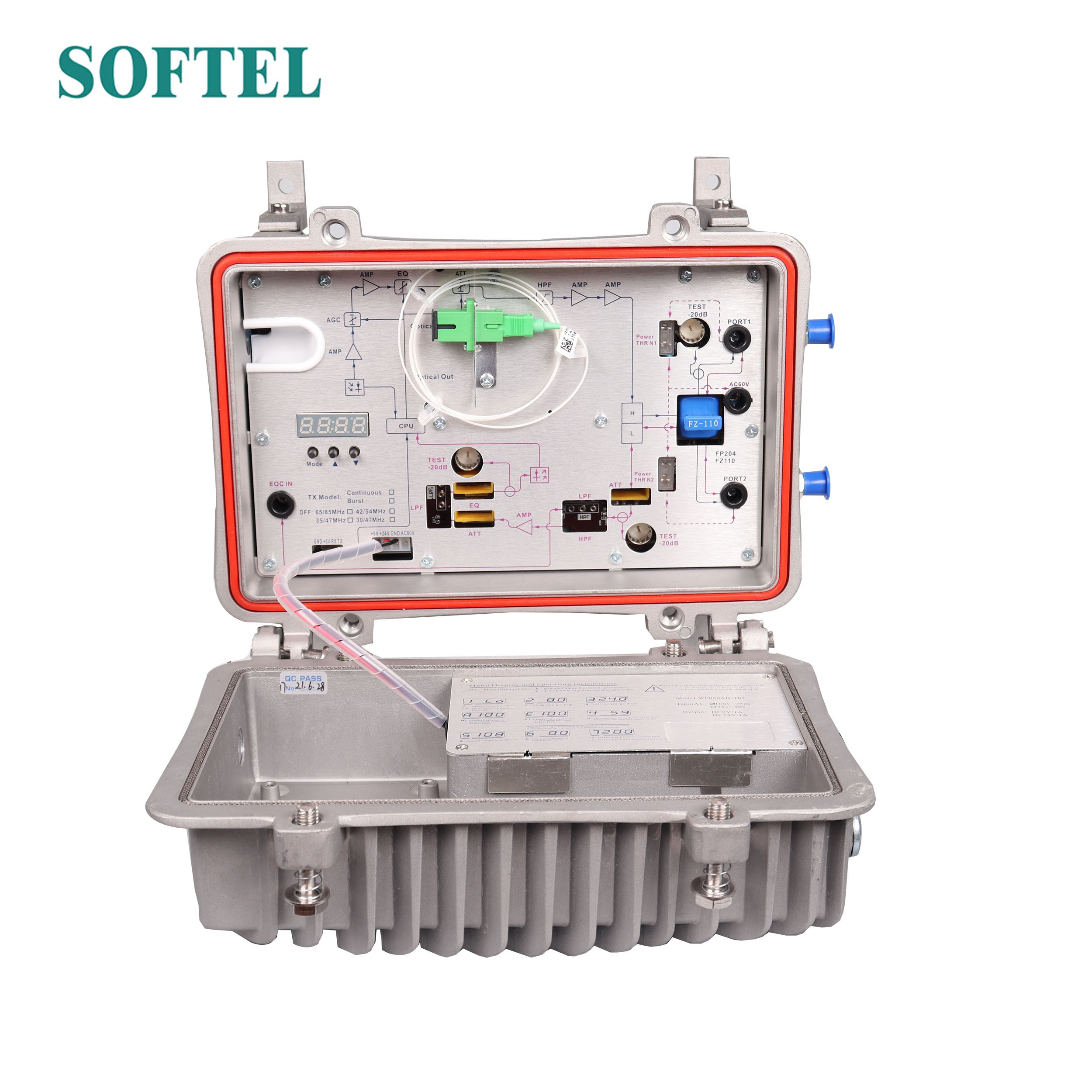

استكشاف الأخطاء وإصلاحها الشائعة لأجهزة الاستقبال البصرية
يمكن تقسيم فشل جهاز الاستقبال البصري تقريبًا إلى ثلاث فئات: الأول هو فشل مصدر الطاقة، والآخر هو فشل توجيه الكبل البصري، والثالث هو فشل المعدات البصرية. ترتبط هذه الأجزاء الثلاثة مع بعضها البعض في نظام النقل البصري بأكمله. بغض النظر عن أي جزء يتعطل، فإنه سوف يتسبب في عدم وجود إشارة للمحطة الضوئية، أو في بعض الأحيان عدم وجود إشارة، وتكون الإشارة منخفضة للغاية. وفيما يلي تحليل وعلاج بعض الأخطاء الشائعة؛
الخطأ 1: يقوم المستخدمون الموجودون أسفل المحطة الضوئية أحيانًا بالإبلاغ عن إشارات غير موجودة في بعض الأحيان.
التحليل والمعالجة؛ أولاً، تحقق من حالة مصدر الطاقة، وتحقق من نقطة إمداد الطاقة 220 فولت إلى مصدر الطاقة 60 فولت، ومصدر الطاقة إلى جهاز الاستقبال البصري. يجب فحص جميع الموصلات في هذا القسم من الخط بعناية. عندما يكون اتصال الموصل ضعيفًا قليلاً، فقد يحدث اشتعال ينتج طبقة أكسجين، ويزيد من مقاومة التلامس، ومن ثم يتسبب في عمل جهاز الاستقبال البصري بشكل متقطع. في هذا الوقت، حتى لو كانت الإشارة تعمل، فإن الجودة سيئة للغاية. ثانيا، التحقق من تأريض المحطة الضوئية. إذا لم يكن هناك تأريض أو كان التأريض سيئًا، أو كان قريبًا جدًا من السلك المكشوف، فبعد فترة طويلة من التراكم، ستتراكم أيضًا الكهرباء الساكنة القوية على حبلا الفولاذ، مما سيؤدي أيضًا إلى فشل الإشارة في المحطة الضوئية. الآن وبعد ذلك.
الخطأ 2: مصدر الطاقة للمحطة الضوئية طبيعي، ولكن إشارة الخرج منخفضة جدًا أو لا توجد إشارة.
التحليل والمعالجة؛ عند مواجهة هذا الموقف، اسأل أولاً عن ظروف الإشارة للمحطات الضوئية الأخرى التي يحملها جهاز الإرسال البصري الأمامي. إذا كانت إشارة المحطات الضوئية الأخرى أيضًا منخفضة جدًا أو لا توجد إشارة، فتحقق من جهاز الإرسال في غرفة الكمبيوتر وحالة عمل المعدات الأمامية، وإذا كانت المعدات الأمامية طبيعية، فمن الضروري فحصها مسار الكابل البصري من النقطة الفرعية للمحطة الضوئية إلى الواجهة الأمامية لمعرفة ما إذا كان قد تعرض للتلف من الخارج. إذا كانت بيئة توجيه الكابلات الضوئية معقدة للغاية، أو تم وضع خط أنابيب تحت الأرض، فلا يمكن فحصه بصريًا، ومن الضروري استخدام أدوات الاختبار للحكم. على سبيل المثال؛ استخدم وظيفة الكشف عن نقطة التوقف في OTDR للعثور على الموضع الفعلي لنقطة التوقف واستكشاف الأخطاء وإصلاحها.
العيب 3، المحطة الضوئية بها مخرج، لكن الإشارة منخفضة.
التحليل والمعالجة؛ الكشف من الواجهة الأمامية إلى المحطة الضوئية، وفقًا للرسم البياني بعد اكتشاف OTDR، ابحث عن الموقع الفعلي للكابل البصري مع التوهين الكبير على الرسم البياني، وتحقق مما إذا كان هناك قطر حلقة للكابل البصري القريب الناتج عن الخط التعرض للضرب أو الخطاف يصبح أصغر حجمًا، وحتى كابل الألياف الضوئية قد يكون ملتويًا. يحتاج هذا الفشل بشكل عام فقط إلى استعادة الكابل البصري إلى حالته الأصلية، ويمكن أن تعود الإشارة إلى وضعها الطبيعي.
الخطأ 4، جهاز الاستقبال البصري لا يحتوي على مخرج RF.
التحليل والمعالجة؛ بعد التحقق من أن الشعر البصري والتوجيه وخطوط إمداد الطاقة طبيعية، فمن الضروري التحقق من جهاز الاستقبال البصري نفسه. أولاً، قم بتشغيل جهاز الاستقبال البصري لمعرفة ما إذا كان هناك أي دخول للمياه، وإذا كان هناك أي رائحة حرق. لأنه عندما يدخل جهاز الاستقبال البصري إلى الماء أو يتسلل إليه، مع تغير درجة الحرارة داخل الجهاز وخارجه، ستتشكل قطرات ماء صغيرة داخل الجهاز، مما قد يتسبب بسهولة في حدوث ماس كهربائي على لوحة الدائرة الكهربائية ويتسبب في حدوث شرارات. في هذا الوقت، ستكون هناك إشارات عرضية، وبعد فترة من الوقت، سوف تحترق المكونات الإلكترونية، ولن تكون هناك إشارة على الإطلاق. ثم تحقق من قوة الاستقبال الضوئية وحالة التحويل الكهروضوئي. يحتوي جهاز الاستقبال البصري من سلسلة TR على مؤشر إنذار لفقدان إشارة الإدخال البصري. عندما يكون الضوء مضاءً، فهذا يعني أن طاقة الإدخال أقل من -6.5dBm. استخدم مقياسًا متعددًا لاختبار قيمة طاقة الإدخال لإشارة الإدخال الضوئية عند 5 فولت/ملي واط. بعد ذلك، تحقق من مصدر الطاقة في جهاز الاستقبال البصري. في بعض الأحيان تعمل وحدة الاستقبال الضوئية بشكل طبيعي، لكن وحدة تضخيم الإشارة الكهربائية لا تعمل، لأن خط التيار المستمر الذي يزود وحدة التضخيم معيب. غالبًا ما يحدث هذا النوع من الفشل بسبب سحق اتصال التيار المستمر بين الأجزاء العلوية والسفلية عند تثبيت الغلاف، أو عدم تشديد براغي الغلاف، ويدخل الماء ويحدث قصرًا في الدائرة ويحرق الدائرة.
العيب 5، مستوى إخراج جهاز الاستقبال البصري منخفض.
التحليل والمعالجة؛ قد تحدث ثلاث حالات عندما يكون مستوى خرج جهاز الاستقبال البصري منخفضًا؛
[1] كل من الإشارات العالية والمنخفضة ضعيفة. الأسباب الرئيسية لهذا النوع من الفشل هي؛ 1. سوء الاتصال أو الأوساخ لرأس APC من الألياف الضوئية؛ 2. تصبح مقاومة مقياس الجهد أو الإدخال أكبر أو الجودة ليست جيدة؛ 3. يتدهور أداء وحدة مكبر الصوت.
[2] الإشارة العالية عادية، والإشارة المنخفضة ضعيفة. السبب الرئيسي لهذه الظاهرة هو ضعف الاتصال الناجم عن الأكسدة والتآكل في منفذ الإخراج، والكسب، والمكونات الإضافية لضبط التوازن. وذلك بسبب الدائرة المفتوحة لجهاز المعادلة.
[3] الإشارة المنخفضة عادية والإشارة العالية ضعيفة. الأسباب الرئيسية هي: أداء وحدة مكبر الصوت ضعيف، وانخفاض قيمة Q للجهاز الأساسي المغناطيسي عالي التردد، وتتأثر المكونات الداخلية للجهاز البصري بالرطوبة. يجب فحص إحكام جهاز الاستقبال البصري من النوع الميداني بشكل متكرر لمنع تسرب مياه الأمطار.
الخطأ 6، تنتج إشارة الخرج لجهاز الاستقبال البصري تعديلًا متبادلًا وتداخلًا في تموج في النسيج.
التحليل والمعالجة؛ والسبب هو أن الكسب الداخلي مرتفع جدًا، ومستوى الإخراج مثقل، ومكثف الفصل مفتوح أو غير صالح، والدرع سيء. يمكن القيام بذلك عن طريق استبدال ملحق التوازن ومكثف الفصل. إذا كان غير صالح، فيجب استبدال وحدة مكبر الصوت.
الخطأ 7، مستوى إخراج جهاز الاستقبال البصري غير مستقر.
التحليل والعلاج: معظم أسباب هذا النوع من الفشل هي المكونات الإضافية الفضفاضة وضعف الاتصال. مفاصل اللحام لبعض المكونات ذات الصلة ضعيفة، وغير ملحومة، وكتلة منظم الجهد، ووحدة مكبر الصوت، والمكون الإضافي ومكونات مقاومة السعة ذات الأداء الضعيف، والعمل غير المستقر، وما إلى ذلك، مما يتسبب في تقلب إشارة الخرج.
الخطأ 8: بعد إصابة جهاز الاستقبال البصري بالبرق، يكون مستوى الإخراج منخفضًا.
التحليل والمعالجة؛ عندما يضرب البرق الخط الخارجي، فإنه عادةً ما يتسبب في تلف مصدر الطاقة لجهاز الاستقبال البصري. الأجزاء التي تتضرر بسهولة هي مانعة الصواعق والمحول ومكثف المرشح وكتلة منظم الجهد والمكونات الأخرى. الخطأ الذي يسبب انخفاض مستوى الإخراج هو انسداد قناة الإشارة أو ماس كهربائى. تحقق من مستوى إخراج وحدة التحويل الكهروضوئية BGE887BO. عندما تكون الطاقة الضوئية المدخلة -1ديسيبل (1310 نانومتر)، يجب أن يكون المستوى حوالي 70 ديسيبل. بعد المعادلة والتوهين، وحدة تضخيم طاقة الإدخال BGY785A، مستوى دبوس الإخراج لوحدة التضخيم هو 98 ديسيبل، متصل بالمقعد F من خلال مخرج التوزيع، وإزالة اللوحة الأساسية، ووجد أن خط الاتصال بين الإخراج F تم حرق المقعد وشبكة التوزيع، كما تم حرق عازل ملف التوزيع وقصر الدائرة الكهربائية. قم بإرجاع ملف التوزيع، ولحام نقطة توقف لوحة الدائرة، وتعمل الآلة الضوئية مرة أخرى إلى وضعها الطبيعي.
العيب 9، إشارة الخرج لجهاز الاستقبال البصري غير مستقرة وتتغير بشكل غير منتظم.
التحليل والمعالجة؛ تحقق أولاً من المعدات الباعثة للضوء واستقبال الضوء. القضاء على سبب الجهاز. وفقا لمسح المستخدم، بعد الرياح القوية، غالبا ما تحدث ظاهرة الصعود والهبوط هذه. وبحسب تحليل الوضع؛ من المرجح أن تكون نقطة الخطأ في صندوق الوصلة. عند الفحص على طول الخط، وجد أن هناك صندوق ربط معلق يتأرجح كثيرًا عندما تكون الرياح قوية. عند الفتح والفحص، وجد أن المشابك التي تضغط على الكابل الموجود في الصندوق مفكوكة، ويمكن للكابل الضوئي أن يدور، والألياف الضوئية خارج الفتحة، وملفوفة على برغي التثبيت المركزي. عندما تدور الكابلات الضوئية على طرفي الصندوق، فإن الألياف الضوئية المغلفة على المسمار المركزي تتمدد وتتغير مثل الزنبرك، وتزداد قوة توهين الألياف الضوئية لتسبب عدم استقرار الإشارة. أعد الضغط على الكابل البصري ولف الألياف الضوئية، وسيكون مستوى إخراج الجهاز البصري طبيعيًا.
