ما هو موصل الألياف البصرية؟
موصلات الألياف البصرية هي جهاز يقوم بتوصيل قابل للفصل بين الألياف البصرية والألياف البصرية. تتمثل المتطلب الأساسي لموصل الألياف الضوئية في توصيل وجهي الألياف البصرية بدقة ، بحيث يمكن اقتران ناتج الطاقة البصرية بواسطة ألياف الإرسال بالألياف المستقبلة إلى الحد الأقصى ، والتأثير على النظام بسبب تدخله في الرابط البصري. تعد موصلات الألياف الضوئية مكونات رئيسية في أنظمة الاتصالات الألياف الضوئية ، والتي تستخدم على نطاق واسع في الاتصالات السلكية واللاسلكية ومراكز البيانات والراديو والتلفزيون وغيرها من الحقول.
المكون الرئيسي لموصل الألياف البصرية
1
عادة ما يكون مصنوعًا من السيراميك أو المعدن ويستخدم لإبقاء الألياف في مكانه والتأكد من محاذاة جوهر الألياف.
قد يكون شكل الوجه النهائي مستويًا (PC) أو ARC (UPC) أو Beveled (APC).
2. موصل الإسكان
يحمي الفطائر والألياف ، وعادة ما تكون مصنوعة من المعدن أو البلاستيك.
تختلف أشكال وتصميمات الإسكان اعتمادًا على نوع الموصل (على سبيل المثال ، SC ، FC ، LC).
3. مشبك أو آلية الخيوط
يتم استخدامه لتأمين الموصل وضمان اتصال مستقر. على سبيل المثال ، يستخدم SC اللقطات ، يستخدم FC مؤشرات الترابط.
4. التمهيد
يحمي نقطة الاتصال بين الألياف والموصل لمنع الألياف من الانحناء أو الضرر.
أنواع موصل الألياف البصرية

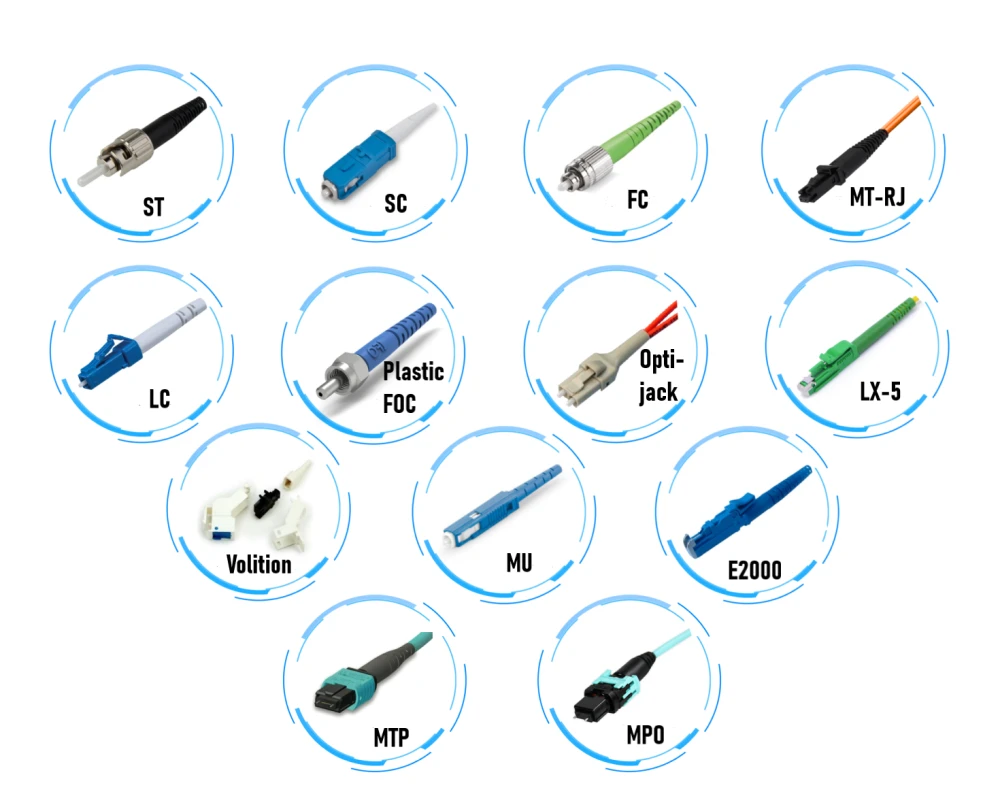

موصلات الألياف الضوئية الشائعة هي: FC ، SC ، ST ، LC ، MPO ، MTRJ ، MU ، SMA ، E2000 ، DIN ، D4 ، إلخ.
والأنواع الرئيسية من الموصلات المستخدمة عادة في الاتصال البصري هي FC و SC و ST و LC و MPO.
| نوع الموصل | لون | مظهر | شكل واجهة | تثبيت | سمات | طلب |
|---|---|---|---|---|---|---|
| SC (موصل المشترك) | Blue (PC/UPC) أو Green (APC) | مربع | مربع | التثبيت المفاجئة | حجم كبير وسهل التوصيل والافصل | Datacom ، شبكات الاتصالات ، من الألياف إلى المنزل (FTTH) |
| FC (موصل الحرير) | فضية أو أسود | بدانة | بدانة | دوران الموضوع | استقرار عالي وأداء زلزالي جيد | الألياف الضوئية ذات الوضع الواحد ، وأجهزة اختبار ، وأدوات عالية الدقة |
| LC (موصل Lucent) | Blue (PC/UPC) أو Green (APC) | مربع صغير | مربع | التثبيت المفاجئة | مضغوط ومناسب لكابلات عالية الكثافة | مراكز البيانات ، معدات الشبكة عالية السرعة |
| شارع (طعنة وتويت) | فضية أو أسود | بدانة | بدانة | حربة | من السهل توصيل وفصل ، ولكن أقل استقرارًا قليلاً من FC | شبكة المنطقة المحلية (LAN) ، كابلات الألياف البصرية |
| MPO (دفع متعدد الألياف) | أسود أو رمادي | المستطيل | المستطيل | توصيل وفصل | اتصال عالي الكثافة ، تصميم قابل للتوصيل | مركز البيانات ، ناقل حركة بصري عالي السرعة متعدد القنوات |
| MTP (انهاء الألياف متعددة الألياف على) | أسود أو رمادي | المستطيل | المستطيل | توصيل وفصل | نسخة مطورة من MPO ، مع أداء أفضل وقابلية للفصل القوي | مركز بيانات عالي السرعة ، شبكة الألياف البصرية متعددة القنوات |
عندما ترى FC/UPC ، FC/APC ، SC/UPC ، LC/APC ، وما إلى ذلك ، ستتساءل بالتأكيد ماذا تعني UPC و APC؟
من أجل السماح للوجوه النهائية للطفيبين بأن تكون على اتصال أفضل ، عادة ما تكون الوجوه النهائية للموصلات البصرية الألياف الأرضية في هياكل مختلفة. تحدد طرق الطحن المختلفة جودة الإرسال للألياف البصرية ، والتي تنعكس بشكل أساسي في فقدان العودة وفقدان الإدراج. يشير فقدان الإدراج إلى فقدان الإشارات من خلال الموصلات أو الكابلات. بشكل عام ، يجب أن يكون فقدان الإدراج النموذجي للكمبيوتر الشخصي و UPC و APC أقل من 0. 3db. بالمقارنة مع موصلات APC ، من السهل عمومًا تحقيق موصلات UPC/PC بسبب فقدان الإدراج المنخفض بسبب فجوة الهواء الأصغر. يمكن أن يكون سبب فقدان الإدراج أيضًا بسبب جزيئات الغبار بين نهاية الموصل.
هناك ثلاثة أنواع شائعة من طحن ألياف الألياف: الكمبيوتر الشخصي ، UPC ، و APC. يمثل PC/APC/UPC الهيكل الأمامي للوجه من الطابق الخزفي. عادة ما تكون موصلات APC خضراء ، وموصلات UPC/PC زرقاء.
الكمبيوتر (الاتصال المادي)عبارة عن طحن وتلميع مجهرية ، يكون سطح الحرير أرضًا في سطح كروي خفيف ، ويقع جوهر الألياف في أعلى نقطة في الانحناء ، مما يمكن أن يقلل بشكل فعال من فجوة الهواء بين مكونات الألياف ويجعل وجهين من الألياف تصل إلى التلامس المادي. إنه موصل للأغراض العامة وهو مناسب للتواصل الألياف البصرية العامة.
UPC (اتصال جسدي فائق)، نهاية فائقة الفيزياء. الوجه نهاية موصل UPC ليس مسطحًا تمامًا وله قوس بسيط لتزاوج أكثر دقة. يعتمد UPC على جهاز الكمبيوتر لتحسين تلميع النهاية والتشطيب السطحي ، ويبدو أن الوجه النهائي أكثر على شكل قبة. يكون الوجه النهائي منحنيًا ، وفقدان الانعكاس أقل من جهاز الكمبيوتر ، والأداء بين الكمبيوتر الشخصي و APC. يستخدم بشكل أساسي في شبكات الألياف البصرية عالية السرعة ومراكز البيانات.
APC (الاتصال الجسدي الزاوية)يُطلق عليه التلامس المادي الزاوية ، وعادة ما يكون الوجه النهائي للألياف الضوئية أرضًا إلى شطبة 8 درجات ، والتي لديها فقدان انعكاس أقل وأداء أفضل. إن زاوية 8 درجات تجعل وجه الألياف أكثر إحكاما ويعكس الضوء من خلال زاوية شطبة إلى الكسوة بدلاً من العودة مباشرة إلى مصدر الضوء ، مما يوفر أداء اتصال أفضل. يستخدم بشكل أساسي لشبكات الألياف الضوئية عالية الأداء ، CATV ، ونقل المسافات الطويلة.
