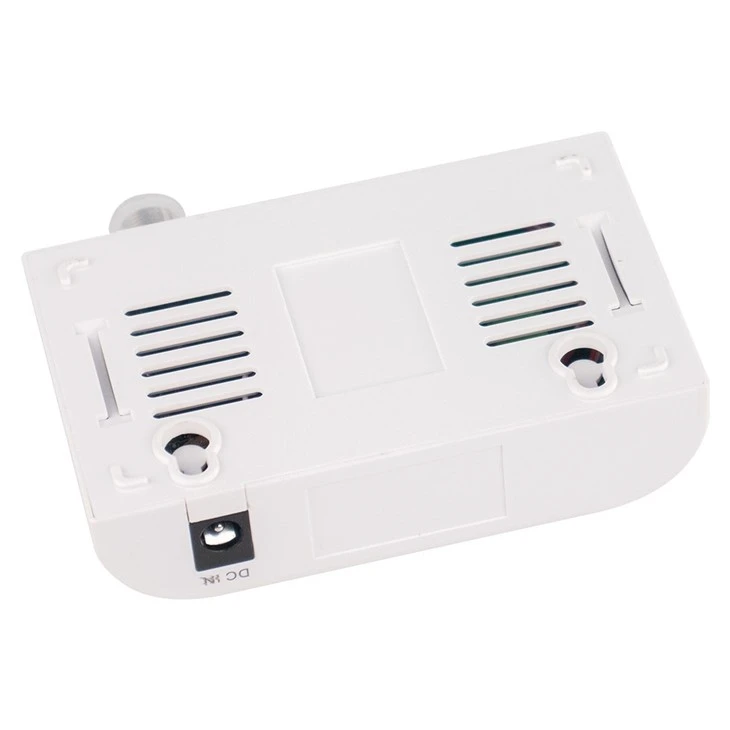

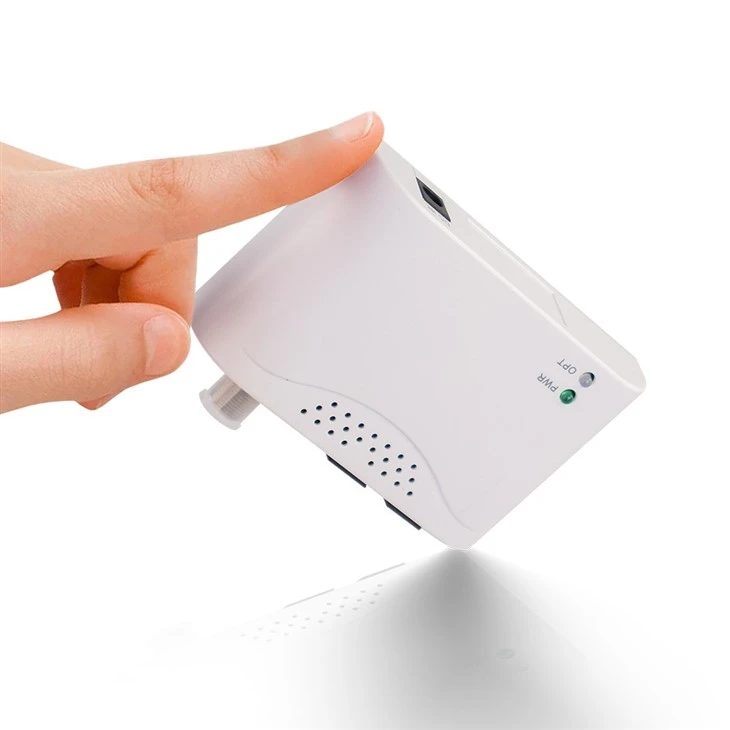

SR100AW الألياف العقدة البصرية



I. منتج وصف:

العقدة الضوئية الألياف الضوئية SR100AW هي جهاز استقبال بصري من النوع المنزلي مصمم لتلبية احتياجات شبكات نقل النطاق العريض HFC الحديثة . عرض التردد هو 47-1003 mhz .



II . وظيفية خاصيةs:

◇ 47 ميجا هرتز إلى 1003 ميجا هرتز النطاق الترددي التردبي مع WDM مدمج ؛

◇ دائرة التحكم البصرية المدمجة في AGC لضمان مستوى الإخراج المستقر

◇ اعتماد محول طاقة التبديل عالي الكفاءة مع نطاق تكيف واسع الجهد ؛

◇ استهلاك الطاقة الحالي المنخفض للغاية والفريد ؛

◇ يعتمد إنذار الطاقة البصري عرض مؤشر LED ؛





بصري مواصفات المتلقي



Ser .	المشاريع	اِصطِلاحِيّ حدود	ملحوظة
1	تلقى CATV الطول الموجي	1550 ± 10nm
2	بونتلقى الطول الموجي	1310nm/1490nm/1577nm
3	فصل القناة	>20dB
4	استجابة الاستقبال البصري	0.85A/W (1550nmالقيمة النموذجية)
5	إدخال نطاق الطاقة البصرية	-20 dbm~+2 dbm
6	نوع الألياف	وضع واحد(9/125mm)
7	أنواع موصلات الألياف البصرية	SC/APC
8	مستوى الإخراج	أكبر من أو تساوي 78DBUV
9	AGC عالم	-15 dbm~+2 dbm	مستوى الإخراج±2ديسيبل
10	F-Type RF Connector	كسور
11	عرض الترددات التردد	47MHz -1003 MHz
12	RF في التسطيح في النطاق	±1.5ديسيبل
13	معاوقة النظام	75Ω
14	خسارة عاكسة	أكبر من أو تساوي 14 ديسيبل
15	مير	أكبر من أو يساوي 35 ديسيبل
16	بير	<10-8





أداء WDM ملحوظات

حدود	تدوين	min .	القيمة النموذجية	ماكس .		وحدة	شروط الاختبار
انتقال العمل طول الموجة	λ1	1540	1550	1560		نانومتر
انعكاس التشغيل الطول الموجي	λ2	1260	1310	1330		نانومتر
	λ3	1480	1490	1500		نانومتر
	λ4	1575	1577	1650		نانومتر
الاستجابة	R	0.85	0.90			A/W	po =0 dbmλ =1550 nm
انتقال العزلة	ISO1	30				ديسيبل	λ=1310 & 1490 & 1577nm
الانعكاس	ISO2	18				ديسيبل	λ=1550 nm
خسارة العودة	RL	-40				ديسيبل	λ=1550 nm
خسائر الإدراج	il				1	ديسيبل	λ=1310 & 1490 & 1577nm



ظروف الاستخدام:

درجة حرارة: 0درجة --+45درجة

مستوى الرطوبة:40%--70% عدم الولادة



ظروف التخزين:

درجة حرارة: -25درجة --+60درجة

مستوى الرطوبة:40%--95% عدم الولادة



نطاق تزويد الطاقة:

يستورد: AC 100V-~240V

الإخراج: العاصمة +5 v/500ma
