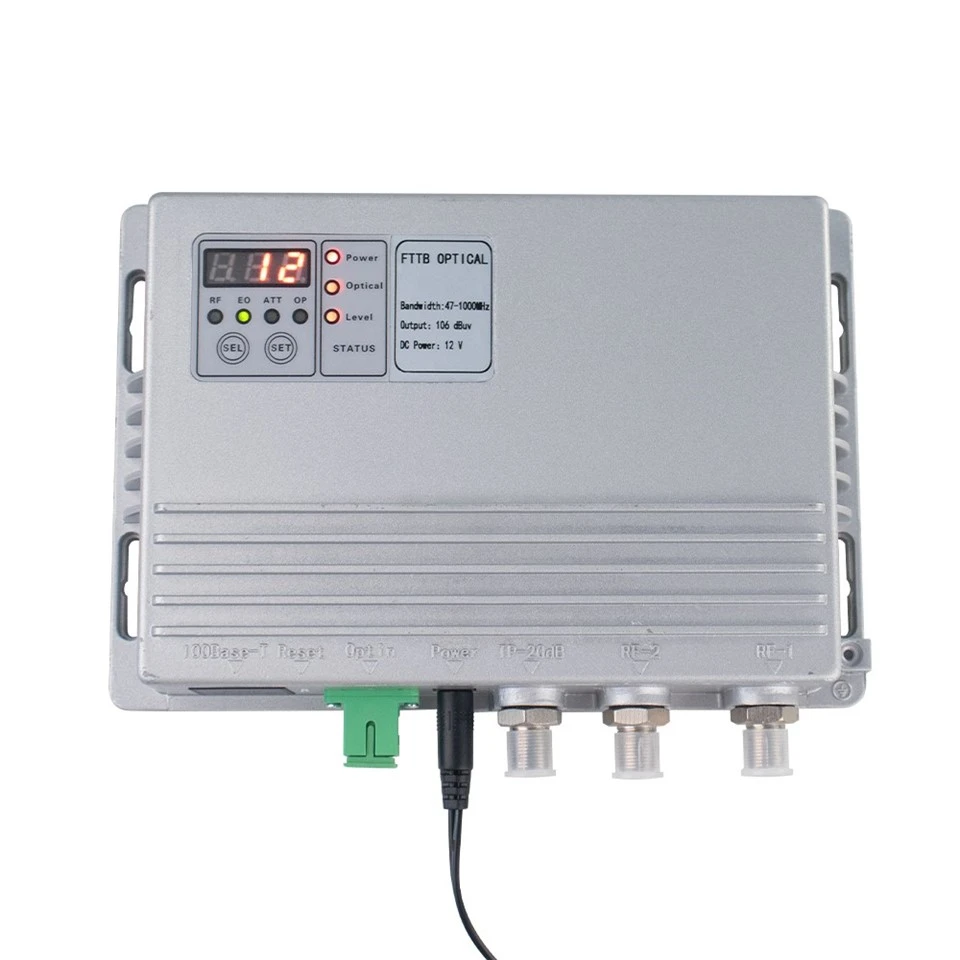

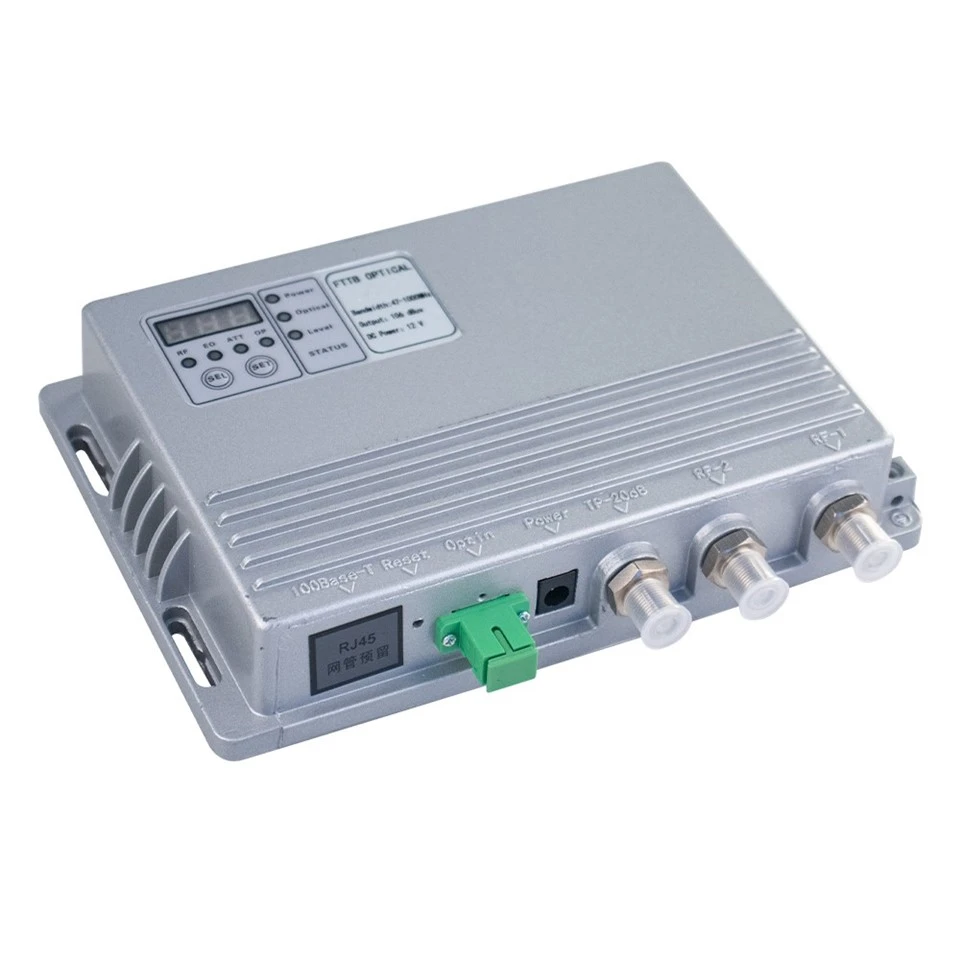

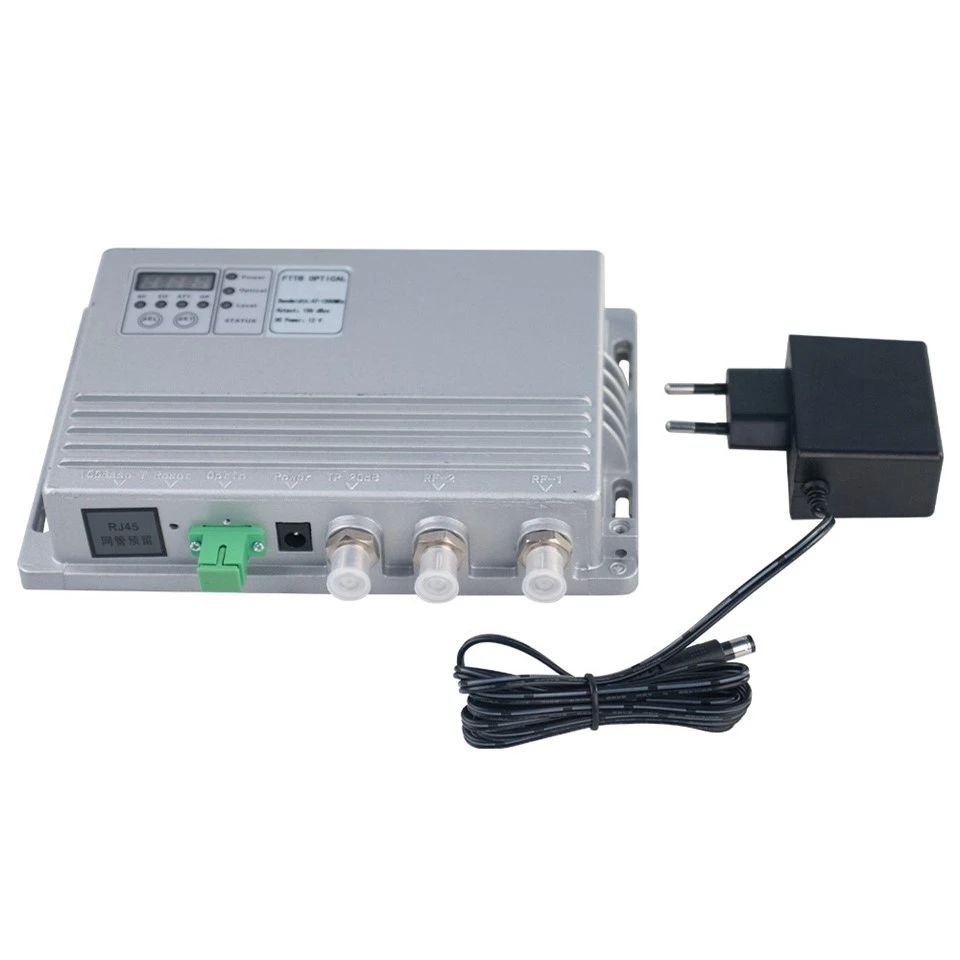

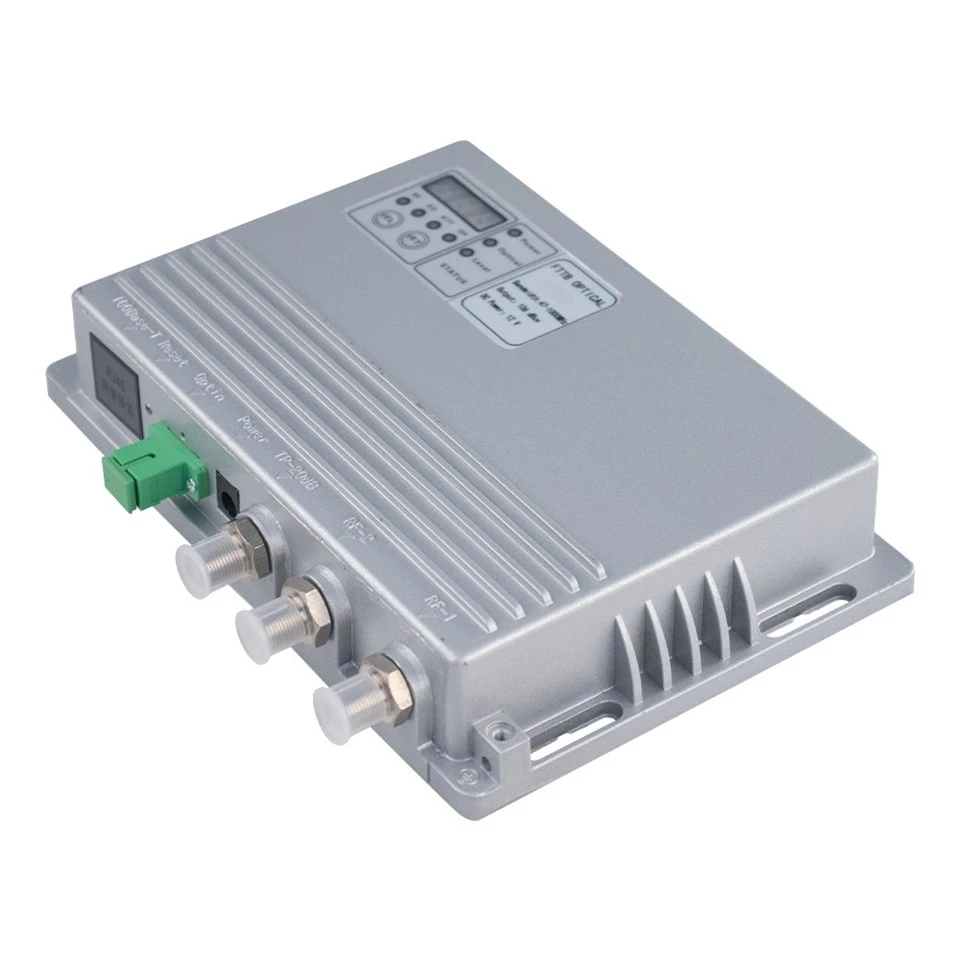

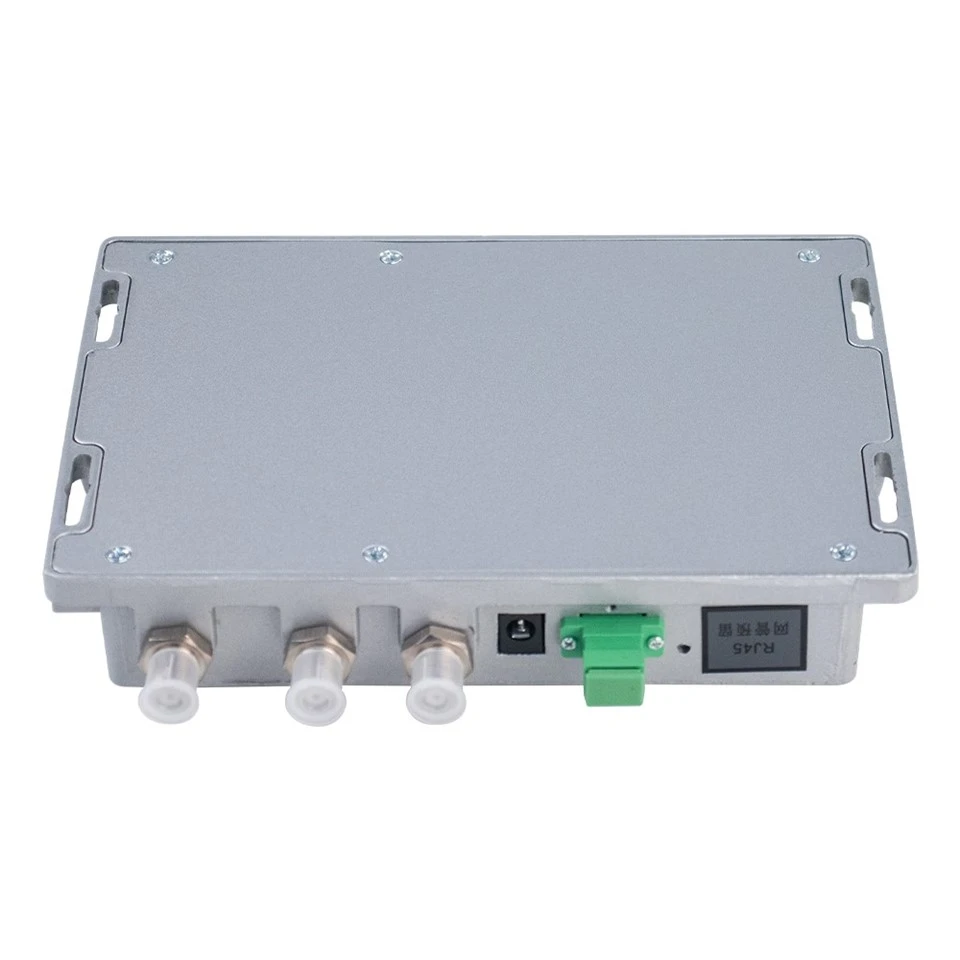

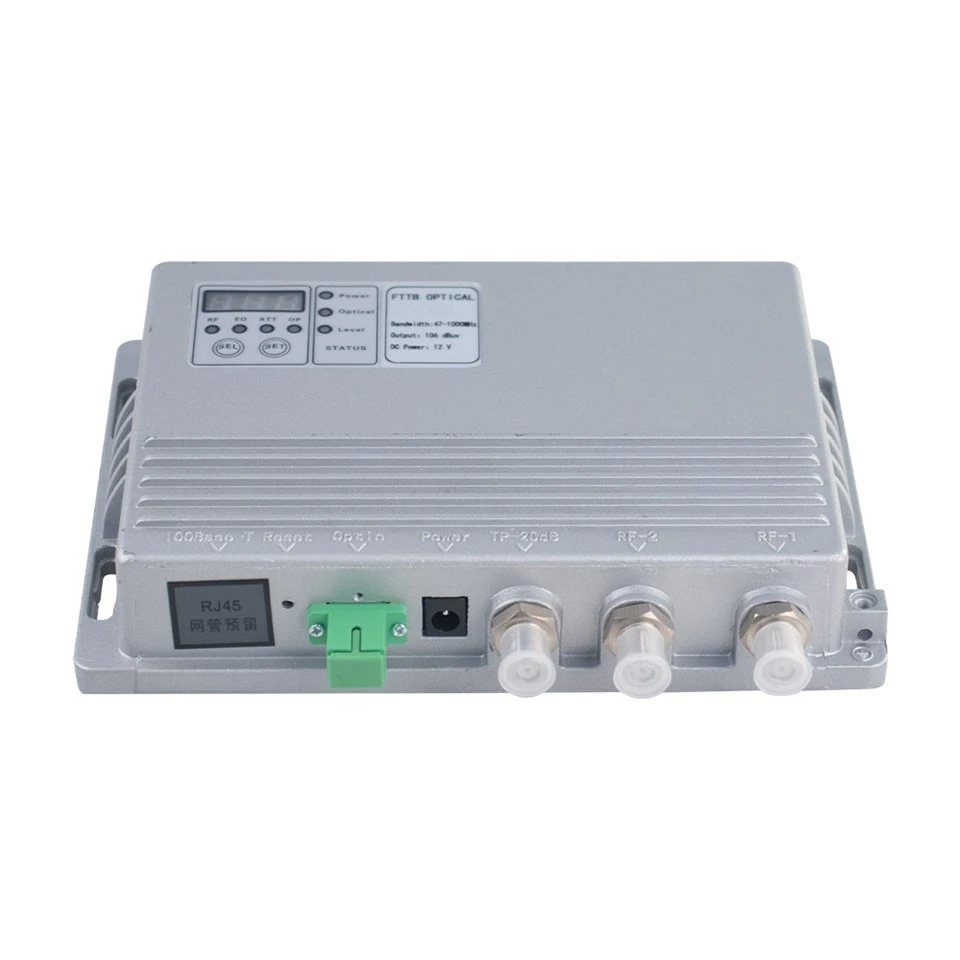

FTTB المتلقي البصري

رقم التسلسل

غرض

المعلمات الفنية

ملاحظات

1

تلقى الطول الموجي

1290-1600 nm

2

إدخال فقدان الانعكاس البصري

>45dB

3

الاستجابة الحالية

0. 85a/w (القيمة التمثيلية 1310NM)

4

مجموعة من الطاقة البصرية المستلمة

+3 dbm --9 dbm

5

مستوى الإخراج

106dbμv ± 1db

+2 dbm - -6 استلام dbm

6

نوع الألياف

وضع واحد (9/125NM)

7

نوع موصل الألياف البصرية

FC/APC أو SC/APC

8

تيار إدخال الضوضاء المكافئ

أقل من أو يساوي 8palhz

SJ/T 10663-1995 No.4.21

9

عرض الترددات التردد

87-1002 MHz

10

RF في التسطيح في النطاق

± 1DB

11

RF فقدان انعكاس

أكبر من أو يساوي 16dB (45-1000 MHz)

12

مقاييس ارتباط النظام

C/N أكبر من أو يساوي 46 ديسيبل

ملحوظة

C/CTB أكبر من أو يساوي 62 ديسيبل

C/CSO أكبر من أو يساوي 62 ديسيبل

13

مستوى منفذ الاختبار

-20 db

بالنسبة للإخراج الرئيسي

14

كسب نطاقات التعديل

0 ~ 20dB (تقدم 1 ديسيبل)

(من المنتجات) اترك المصنع 0 db

15

نطاق تعديلات الميل

0 ~ 14db (1 db progress)

(من المنتجات) اترك المصنع 0 db

16

اتصال الإخراج RF

F-Connector

17

جهد مزود الطاقة ل AC

DC +12 a/1a

18

أقصى تبديد للطاقة

أقل من أو يساوي 10W

ملاحظة: في ظل ظروف فقدان الارتباط المحددة ، قم بتكوين إشارات قناة تلفزيونية تناظرية 59 PAL-D ضمن نطاق تردد 550 ميجا هرتز ، ونقل إشارات التعديل الرقمي داخل نطاق تردد 550 MHz إلى 862. مستوى إشارة التعديل الرقمية (ضمن عرض النطاق الترددي 8 ميجا هرتز) أقل 10 ديسيبل من مستوى الناقل للإشارة التناظرية. عندما تكون الطاقة الضوئية لإدخال المستقبل البصري -6 dbm ، قياس c/ctb ، c/cso ، و c/n. يكون مستوى إخراج RF الاسمي في نقطة تردد {8}} mhz ، مع انخفاض الإخراج الفعلي 10db.
