مستقبل بصري FTTH الكيبل التلفزيوني

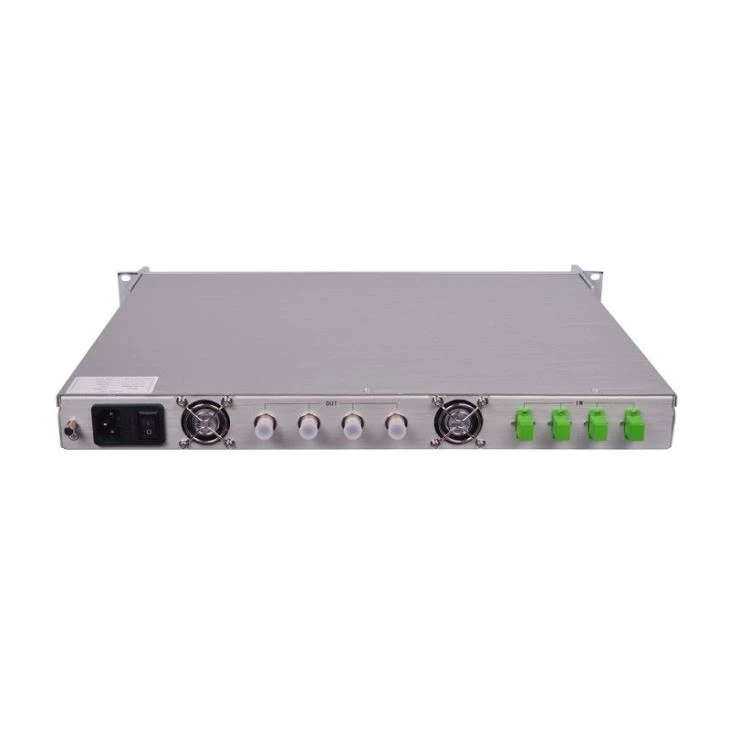

جهاز الاستقبال البصري العائد 5-200 ميجا هرتز هذا هو 4 اتجاهات ومع موصلات SC / APC.

إرسال التحقيق

مقدمة المنتج

مستقبل بصري FTTH الكيبل التلفزيوني

Ftth Catv Optical Receiver

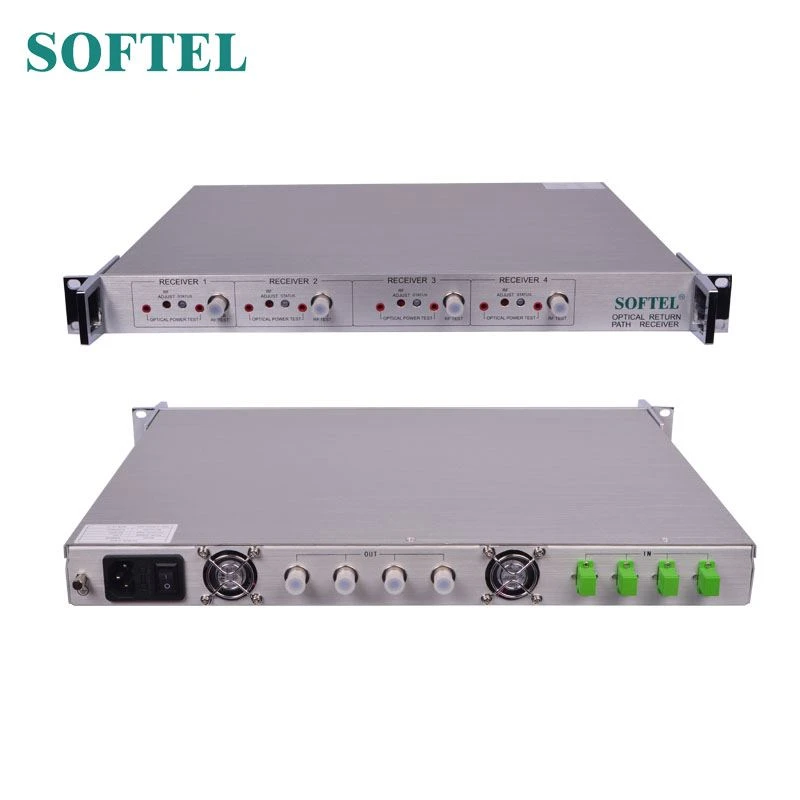

تم بناء جهاز الاستقبال البصري المرتجع CATV ذو 4 اتجاهات في وحدات مستقبل إرجاع مستقلة ذات 4 مخرجات (وحدة Philips). لسهولة استخدامه وأدائه العالي ، فقد استخدم في شبكة المدن الكبيرة والمتوسطة الحجم.

المميزات

تستقبل كل وحدة في جهاز الاستقبال البصري FTTH CATV وحدة وتضخيمها بشكل مستقل. إنها تتبنى وحدة تضخيم الدفع والسحب EO PIN و PHILIPS مع مؤشر عالٍ و C / N جيد.

أداء

بند	وحدة	مستقبل بصري FTTH الكيبل التلفزيوني
ميزة بصرية
الحصول على الطاقة البصرية	ديسيبل	-3 ~ -15
الطول الموجي	نانومتر	1310~1600
تطبيق نموذجي	ديسيبل	≤-10
البصريات- نقص ينذر بالخطر	ديسيبل	≤-10
تعويض الخساره	ديسيبل	≥55
موصل بصري		FC / APCor SC / APC
ميزة RF
عرض النطاق الترددي للعمل	ميغا هيرتز	5-200
مستوى الإخراج	ديسيبل	80 ± 2 (استقبال -1 ديسيبل)
تسطيح	ديسيبل	±0.5
مستوى الإخراج قابل للتعديل	ديسيبل	0 ~ 20 (MGC)
تعويض الخساره	ديسيبل	جي جي جي تي ؛ 6 (750 ميجا هرتز)
مقاومة الإخراج	Ω	75
ميزة الارتباط
قناة الاختبار		PAL-D / 59CH
CNR	ديسيبل	≥52 (10 كيلومترات من الألياف ، -1 ديسيبل استقبال)
CTB	ديسيبل	≤-67
CSO	ديسيبل	≤-62
الميزة العامة
مزود الطاقة	v	90 ~ 265AC أو -48 فولت تيار مباشر قابلة للتحديد
تستهلك الطاقة	w	≤50 عمل طاقة واحدة
درجة حرارة العمل	℃	-5 ~ 65 درجة حرارة الجهاز ، والتحكم تلقائيًا
درجة حرارة التخزين	℃	-40~85
الرطوبة النسبية	%	5~95
بحجم	“	19x14.5x1.75
