عقدة بصرية صغيرة SR201AW
عقدة بصرية صغيرة SR201AW

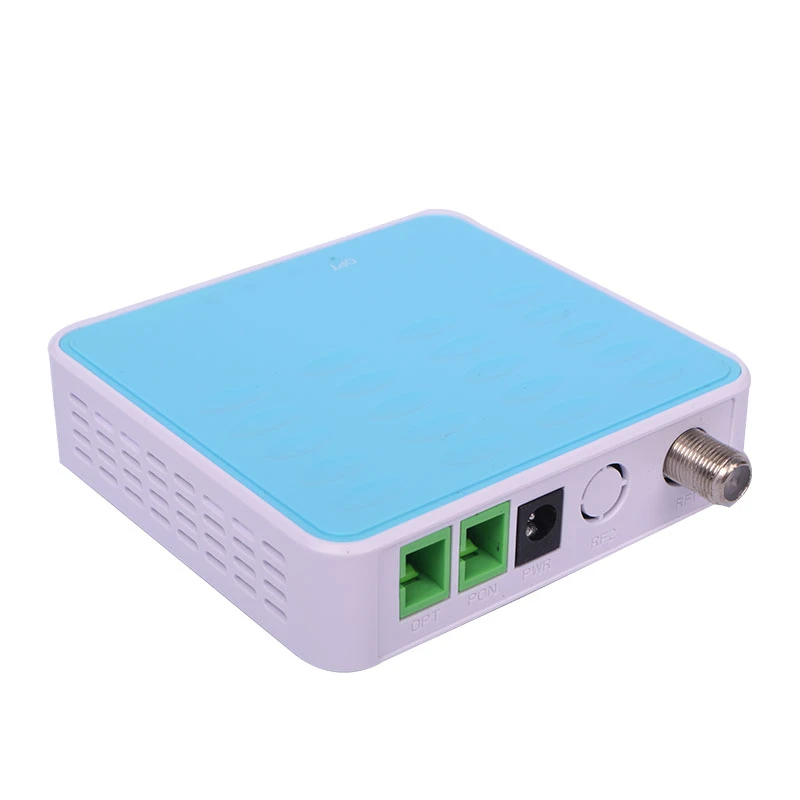

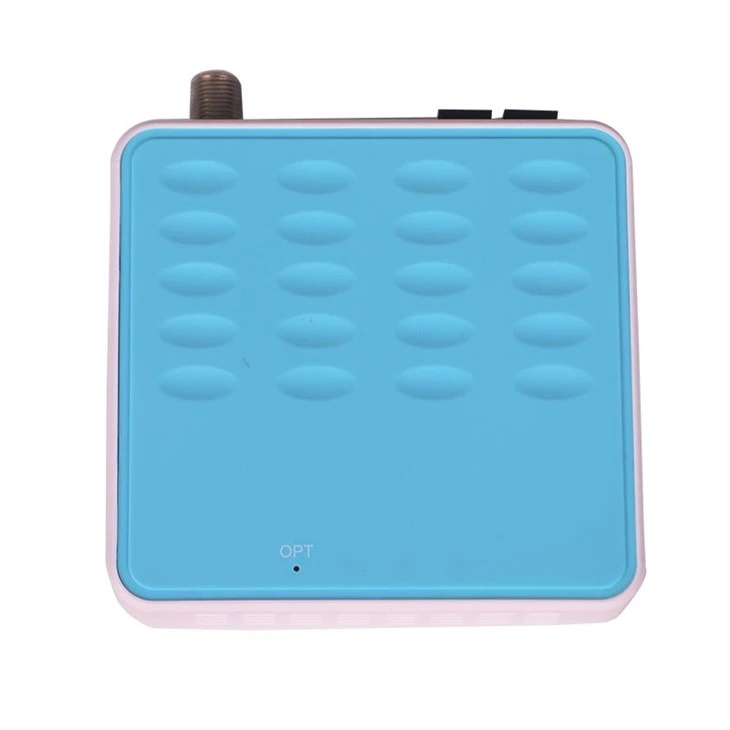

عرض المنتج

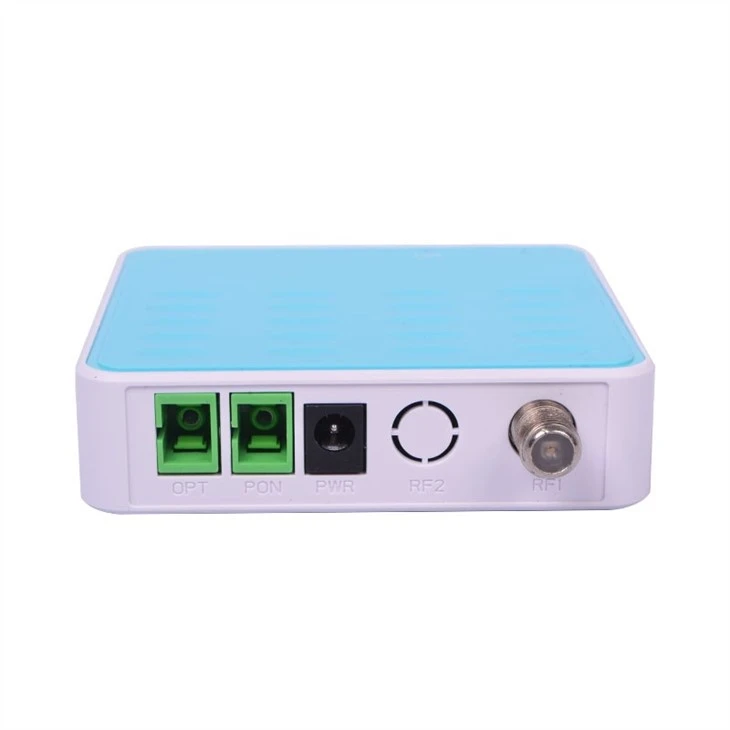

واجهه المستخدم
لا | واجهه المستخدم | وصف |
1 | خرج RF | موصل RF OUT1 F. |
2 | RF OUT2 اختياري | |
3 | PWR | منفذ محول الطاقة |
4 | PON | 1490/1310mn واجهة بيانات SC / PC (SC / APC) |
5 | المدخلات البصرية | 1550/1490/1310mn إدخال بصري SC / APC |
سمات
■عرض النطاق الترددي التشغيلي 1 جيجاهرتز
■النطاق البصري للإدخال المنخفض: +2 ~ -18dBm
■ إخراج مستوى يصل إلى 76dBuV (@ -15dBm مدخلات الطاقة) ؛
■ 2 خرج RF اختياري
■استهلاك منخفض للطاقةجي جي لتر ؛ 1.0 واط
معامل
| وصف | قيمة | وحدة | الشروط / الملاحظات | |
المواصفات البصرية (المسار الأمامي) | |||||
1 | الطول الموجي | 1550/1490/1310 | نانومتر | منفذ Com | |
1490/1310 | نانومتر | بالنسبة لـ ONT | |||
2 3 | نطاق إدخال الطاقة الضوئية | -18～+2 | ديسيبل | ||
مجموعة AGC | 0～-12 | ديسيبل | |||
4 | فقدان عودة المدخلات البصرية | ≥45 | ديسيبل | ||
مواصفات التردد اللاسلكي (المسار الأمامي) | |||||
4 | عرض النطاق | 47～1003 | ميغا هيرتز | ||
5 | التسطيح | ±1.0 | ديسيبل | 47～1003 ميجا هرتز，عند 25 ℃ | |
6 | ميل | 0~2.0 | ديسيبل | 47～1003 ميجا هرتز，عند 25 ℃ | |
7 | استقرار درجة الحرارة | ±1.5 | ديسيبل | في نطاق درجة حرارة التشغيل (-25 ~ +65) | |
8 | مستوى الإخراج | 75±2 | ديسيبل | -15dBm إدخال الطاقة الضوئية ،القناة التناظرية, تعديل لكل قناة 4.0٪ ، في اختبار نقطة 860 ميغاهرتز ، عند 25℃ | |
9 | معاوقة | 75 | أوم | ||
10 | تعويض الخساره（47～1000 ميجا هرتز） | ≥12 | ديسيبل | عند 25 ℃ | |
11 | MER | ≥30 | ديسيبل | -15 ~ -5dBm مدخلات الطاقة الضوئية | |
≥24 | ديسيبل | -20 ~ -16 ، مدخلات الطاقة الضوئية | |||
12 | قوة | GG لتر ؛ 1.0 | W | ||
المعلمات البيئية | |||||
13 | درجة حرارة التشغيل | -25～65 | ℃ | ||
14 | درجة حرارة التخزين | -40～70 | ℃ | ||
15 | رطوبة التخزين | ≤95 | ％ | عدم التكثيف | |
واجهة المستخدم | |||||
16 | نوع الموصل البصري | SC / APC في ، SC / PC خارج | SC اختياري ، انظر الشكل4و5 | ||
17 | مزود الطاقة | تيار مستمر 5 فولت / 0.5 أمبير | المحول الخارجي ، انظر الشكل3 | ||
18 | خرج RF | موصل RG6 | اختياري، انظر الشكل1و2 | ||
1 أو 2 منافذ | |||||
19 | مؤشر بصري | تألق أحمر أو اللون الاخضر | الطاقة الضوئية جي جي لتر ؛ -16 ديسيبل ، أحمر الطاقة الضوئية> ؛ - 16 ديسيبل ، أخضر انظر الشكل6 | ||
20 | الإسكان | 90×85×25 | مم | ||
21 | وزن | 0.15 | كلغ | ||
معلومات الشركة
التعبئة&أمبير ؛ الشحن
التعليمات
1. ما هي شروط الدفع التي تدعمها؟
عادة ، نحن نقبل T / T ، PayPal ، ويسترن يونيون ، وضمان التجارة علي بابا. يمكنك تحديد شروط الدفع الأكثر ملاءمة لك.
2. ماذا عن المهلة؟
عادة ، إذا كان هناك مخزون&، فإننا نشحن البضائع في غضون 3 ~ 5 أيام عمل بعد تأكيد الإيداع. إذا كان من المخزون ، فإن المهلة تعتمد.
3. ماذا عن الشحن؟
عندما تكون العبوة صغيرة ، نختار عادةً FedEx و DHL و TNT و UPS وما إلى ذلك ، في حين أن البضائع ذات وزن وحجم كبيرين ، نقترح استخدام الشحن الجوي أو البحري.
4. كيف يمكنني تقديم طلب؟
(1) يتم الاتفاق على التفاوض بشأن سعر المنتج والمواصفات.
(2) سيتم إرسال الفاتورة الأولية للتأكيد.
(3) بعد الاتفاق على الفاتورة الأولية ، يقوم العميل بالإيداع.
(4) سيبدأ التصنيع بمجرد تأكيد الدفع من قبل البنك.
(5) شحن البضائع في غضون الموعد النهائي للتسليم المتفق عليه.
5. يمكنك أن تفعل OEM بالنسبة لنا؟
نعم. إذا كانت هناك كمية معينة من الطلبات ، فيمكننا القيام بتصنيع المعدات الأصلية بما في ذلك الطباعة والشعار والنموذج المخصص لك.
6. ماذا عن الضمان؟
هناك 12 شهرًا للضمان. في حين أن الضمان غير مسؤول عن أولئك الذين تم كسرهم بالعنف أو تحديثه مع العلامات التجارية الأخرى.
إذا كنت مهتمًا وترغب في الحصول على أحدث الأسعار ومزيد من المعلومات ، فما عليك سوى الاتصال بنا:هيلينا تشينإميل / سكايب ： softel12@softel-optic.comWhatsapp: +86 184 5798 0817
