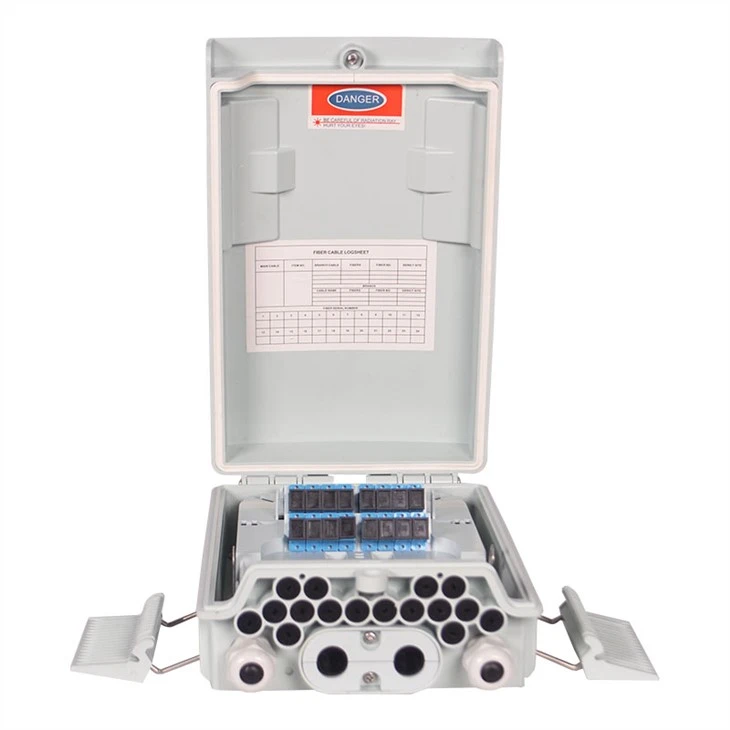

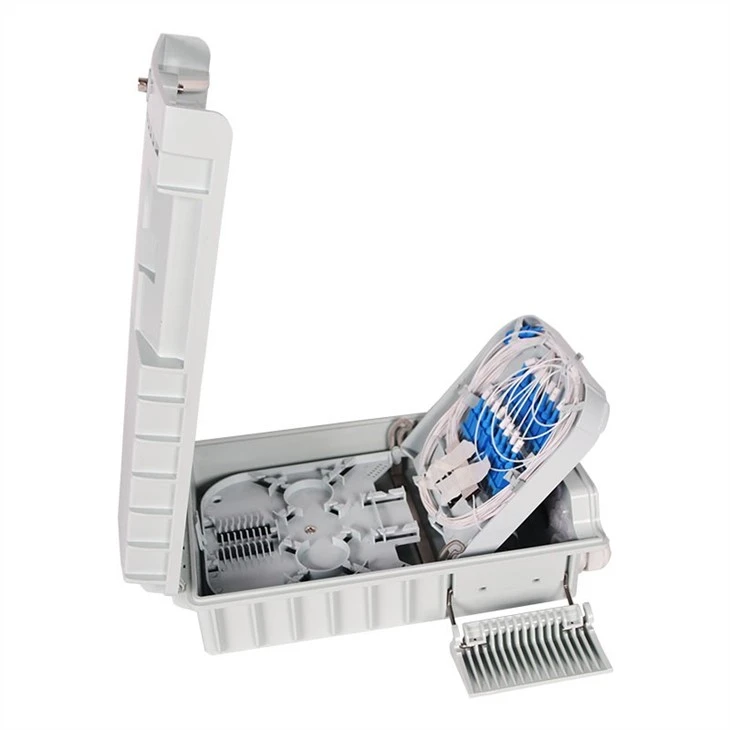

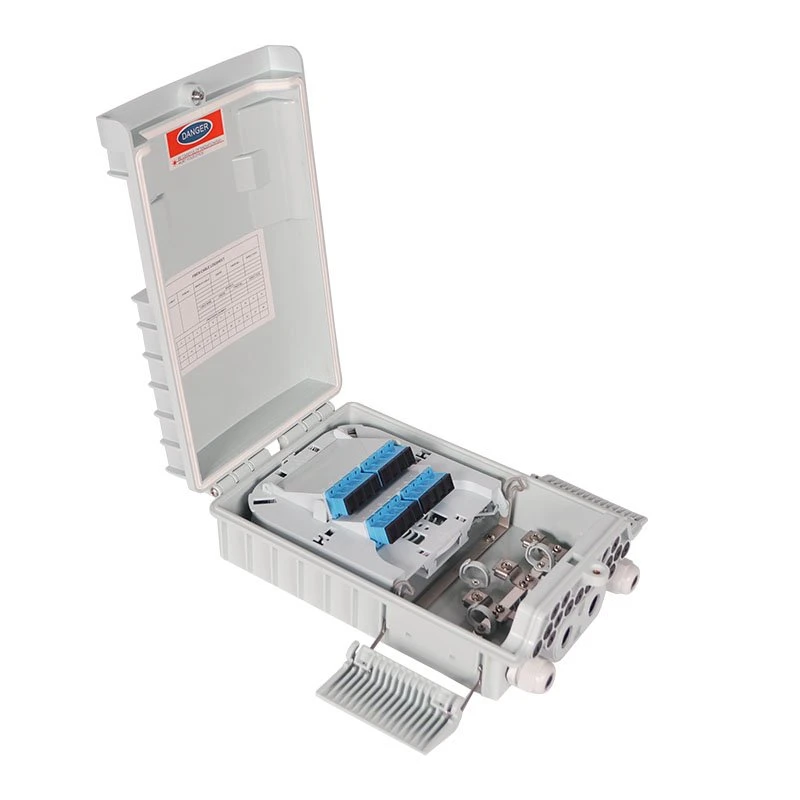

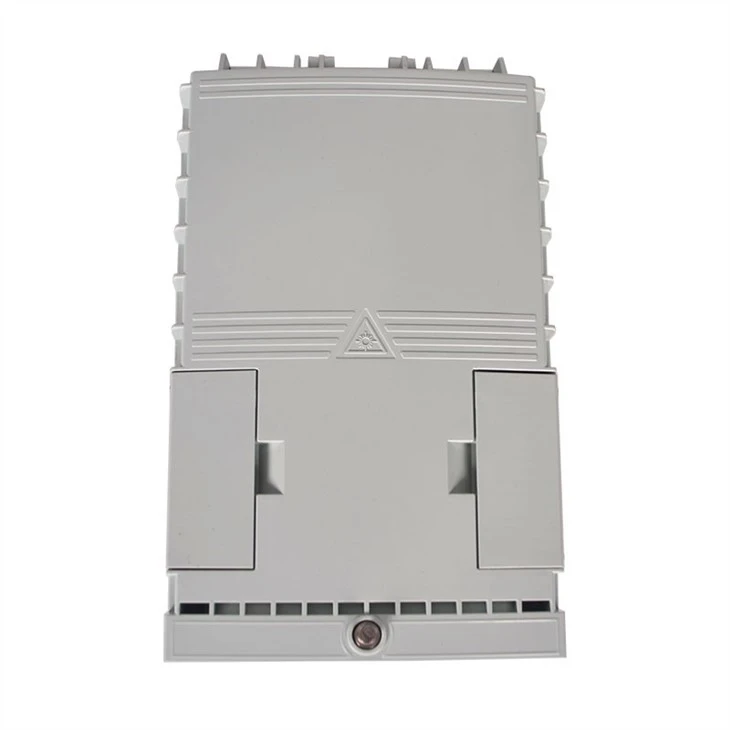

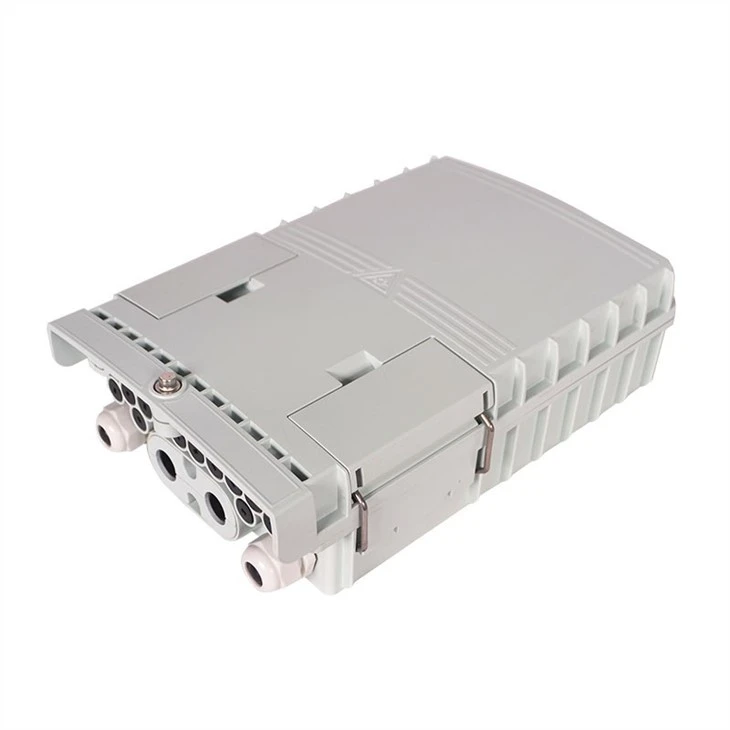

16 مربع المحطة الطرفية الضوئية الأساسية

16 مربع المحطة الطرفية الضوئية الأساسية

1. الوصف:

يتم استخدام الجهاز كنقطة إنهاء لكابل التغذية للاتصال بكابل إسقاط في نظام شبكة اتصالات FTTx. يمكن إجراء ربط الألياف وتقسيمها وتوزيعها في هذا المربع ، وفي الوقت نفسه يوفر حماية وإدارة قوية لبناء شبكة FTTx.

2 ، الميزات:

* إجمالي الهيكل المغلق.

* المواد: PC plus ABS ، مقاوم للرطوبة ، مقاوم للماء ، مقاوم للغبار ، مضاد للشيخوخة ، مستوى حماية يصل إلى IP65. * تحامل لكابل التغذية وكابل الإسقاط ، وتوصيل الألياف ، والتثبيت ، والتخزين ، والتوزيع ... إلخ ، كل ذلك في واحد. * الكابلات ، أسلاك التوصيل المصنوعة ، أسلاك التصحيح تعمل عبر المسار الخاص دون إزعاج بعضها البعض ، تركيب محول SC من نوع الكاسيت ، سهولة الصيانة.

* يمكن قلب لوحة التوزيع ، ويمكن وضع كابل التغذية عن طريق منفذ التعبير ، مما يسهل الصيانة والتركيب.

* يمكن تركيب الخزانة بطريقة مثبتة على الحائط أو مثبتة بالقطب ، مناسبة للاستخدامات الداخلية والخارجية.

3.

1) المتطلبات البيئية درجة حرارة العمل: -40 درجة - زائد 60 درجة

الرطوبة النسبية: أقل من أو يساوي 85 بالمائة زائد 30 درجة

الضغط الجوي: 70 كيلو باسكال -106 كيلو باسكال

2) ، فقدان إدراج ورقة البيانات الفنية الرئيسية: أقل من أو يساوي 0

خسارة عودة UPC: أكبر من أو تساوي 50 ديسيبل

خسارة عودة APC: أكبر من أو تساوي 60 ديسيبل

عمر الإدخال والاستخراج: ＞ 1000 مرة

3 ، ورقة البيانات الفنية واقية من الرعد

جهاز التأريض معزول بالخزانة ، مقاومة العزل أقل من 2104 MΩ / 500V DC） ؛

IR أكبر من أو يساوي 2104 MΩ / 500V

جهد الصمود بين جهاز التأريض والخزانة لا يقل عن 3000V DC） / min ، لا يوجد ثقب ، لا يوجد وميض ؛

U أكبر من أو يساوي 3000 فولت

4 ، جدول التكوين:

5 ، التثبيت:

1． التثبيت على الحائط

قم بحفر 3 فتحات على الحائط بناءً على الحجم في الجدول 1 ، ضع مسمار التمدد Φ7.5 * 40 ، ضع الصندوق لمطابقة الثقوب واستخدم البرغي للتثبيت.

2． تركيب القطب

قم بإصلاح مجموعة واحدة من حلقة القطب السهلة بقطب الاتصالات.

6. الملحقات

1. تعليمات * 1

2. مفتاح * 1

3. طوق بسيط * 2 ، ورقة خلفية * 2 (اختياري).

4. حقيبة الملحقات * 1
