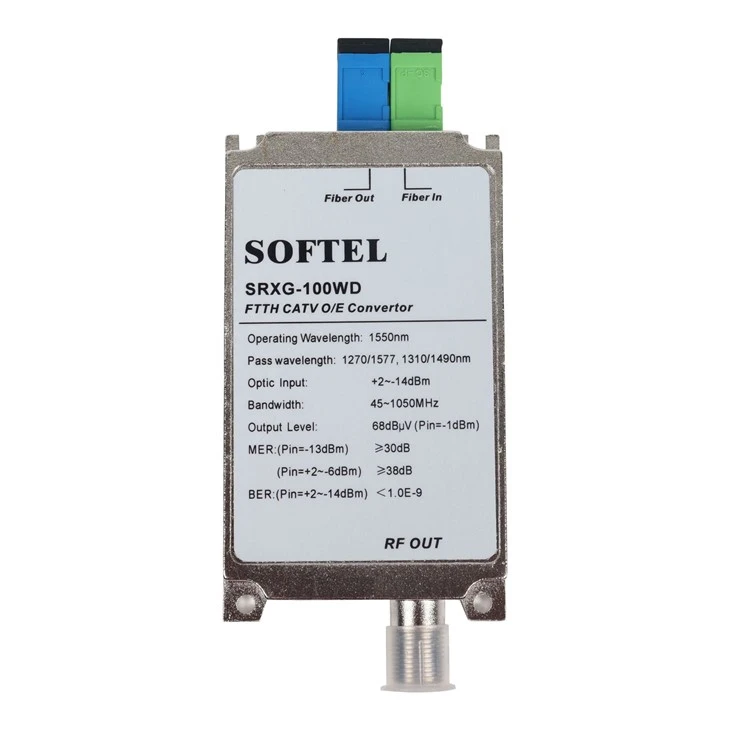

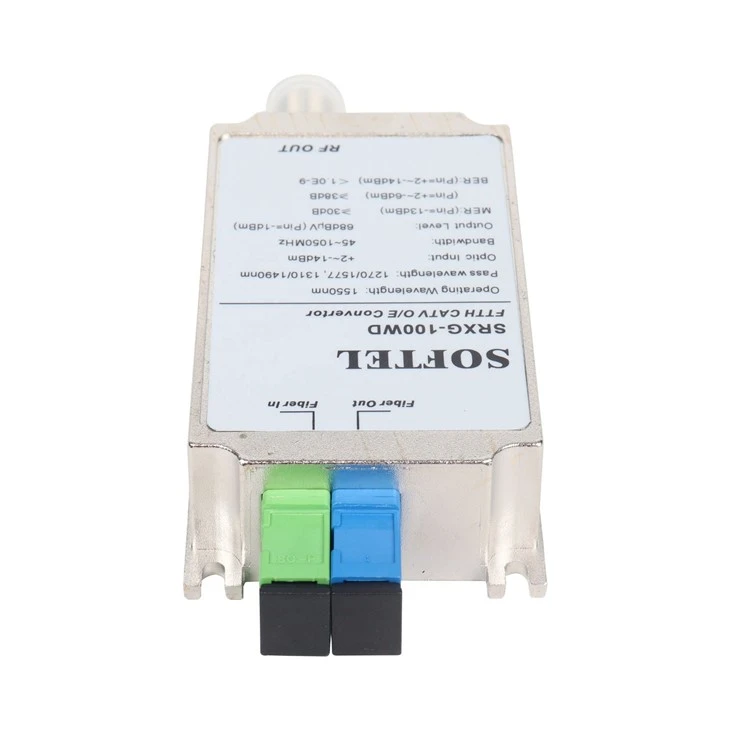

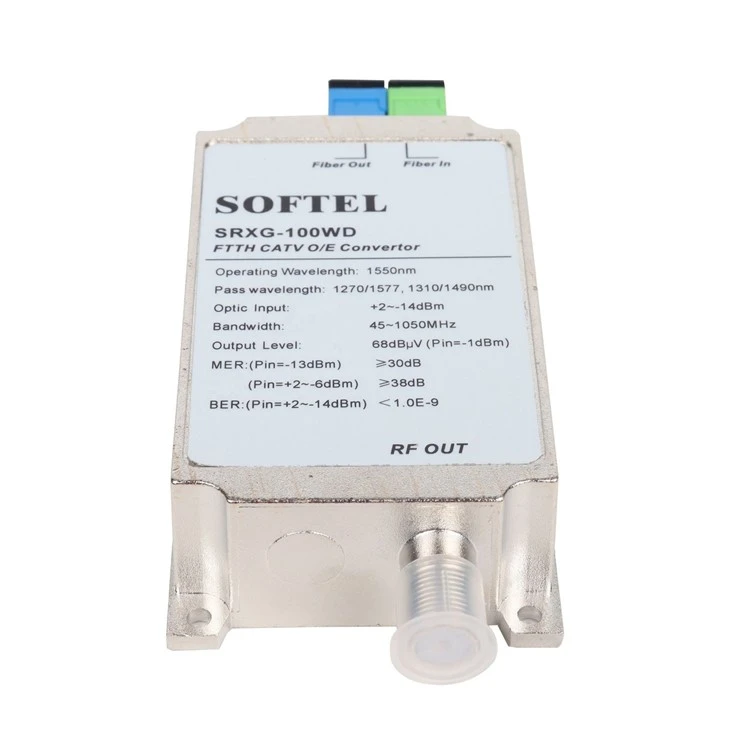

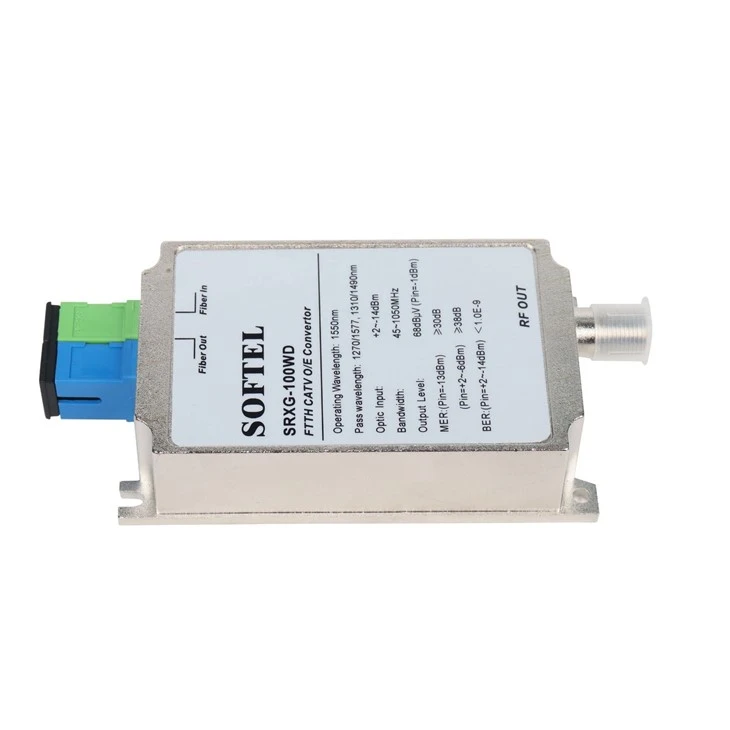

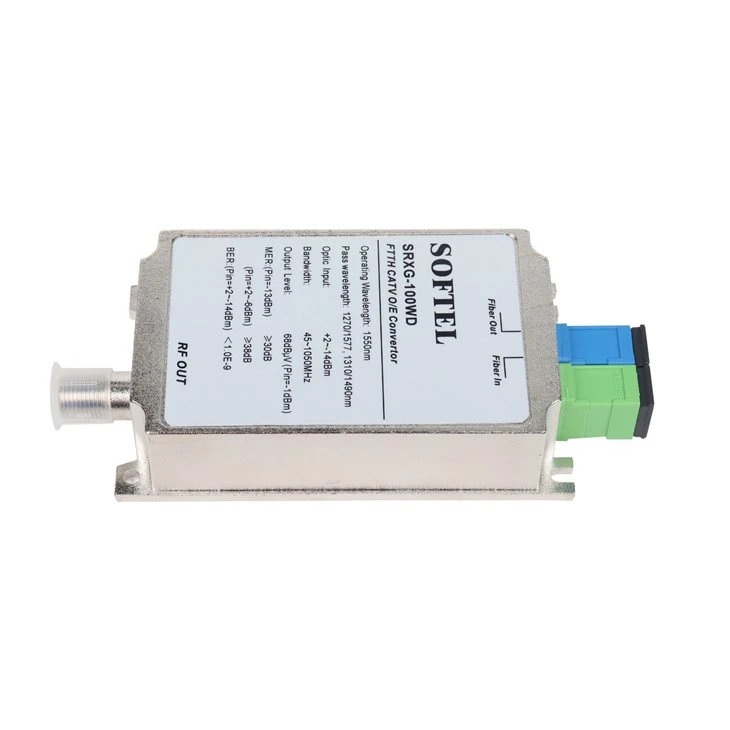

CATV بصري لمحول Ethernet

ميزة البصرية

ميزة البصرية

وحدة

فِهرِس

ملحق

CATV العمل طول الموجة

(نانومتر)

1540~1560

تمرير الطول الموجي

(نانومتر)

1270/1577, 1310/1490

عزل القناة

(ديسيبل)

أكبر من أو يساوي 40

1550nm و 1490nm

استلام السلطة

(DBM)

+1~-15

فقدان العائد البصري

(ديسيبل)

أكبر من أو تساوي 55

موصل الألياف البصرية

SC/APC

مدخل

ميزة RF

عرض النطاق الترددي

(MHz)

45 ~ 1050MHz

مستوى الإخراج

(DBμV)

61.9 - 64.4

التلفزيون الرقمي (PIN=-1 DBM)

خسارة العودة

(ديسيبل)

أكبر من أو تساوي 14

47 ~ 862 MHz

مقاومة الإخراج

(Ω)

75

رقم منفذ الإخراج

1

RF Tie-in

F-Female

ميزة التلفزيون الرقمية

أومي

(%)

4.3

مير

(ديسيبل)

34.7 - 35.5

PIN=-1 DBM

28.7 - 31

PIN=-13 DBM

بير

<1.0E-9

PIN: +1 ~ -15dbm

ميزة عامة

درجة حرارة العمل

( درجة )

-20~+55

درجة حرارة التخزين

( درجة )

-40~85

عمل درجة الحرارة النسبية

(%)

5~95

استدعاء الاختبار: 366 ميجا هرتز

دبوس

إخراج ليف (DBUV)

مير

اختلاف الإخراج

فرق MER

(DBM)

الأعلى

دقيقة

الأعلى

دقيقة

0

65.1

63.2

35

33.6

1.9

1.4

-1

64.4

61.9

35.5

34.7

2.5

0.8

-2

63.1

60.7

36.3

35.4

2.4

0.9

-3

62.1

59.6

37.8

35.5

2.5

2.3

-4

60.7

58.5

39.2

35.2

2.2

4

-5

58.6

56.5

39.8

35.7

2.1

4.1

-6

57.2

55.2

39.8

35.7

2

4.1

-7

55.5

53.5

39.5

35.5

2

4

-8

53.4

51.5

39.2

34.7

1.9

4.5

-9

51.3

50

37.3

35.2

1.3

2.1

-10

49.8

48.3

35.9

34

1.5

1.9

-11

47.9

46.4

34.5

32.3

1.5

2.2

-12

45.8

44.5

32.8

30.5

1.3

2.3

-13

43.9

42.4

31

28.7

1.5

2.3

-14

41.9

40.6

29.4

26.8

1.3

2.6

-15

39.9

38.7

27.7

25.7

1.2

2
