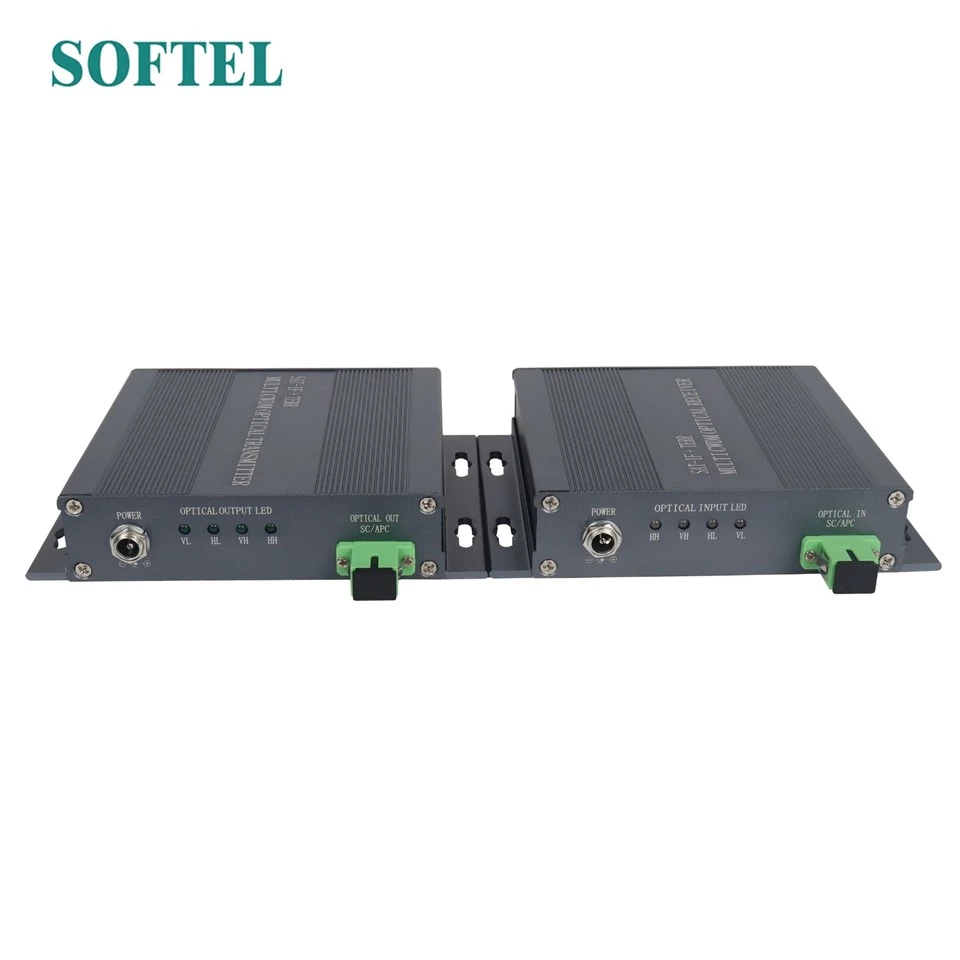

SAT-IF TER TER OPTICAL TRIVERTER
SST-2500CW SAT-IF TER Multi CWDM المرسل البصري والمستقبل
سمات:
مصمم للنظام الضوئي الأقمار الصناعية
نطاق تردد التشغيل الواسع: 45-2150 ميجا هرتز
خطي والتسوم الممتاز
باستخدام خسارة عودة عالية من الألياف ذات الوضع الواحد 1
باستخدام أجهزة Amplifier Amplifier Amplifier
تقنية الضوضاء المنخفضة للغاية
بناء CWDM ، باستخدام ليزر الحزمة الصغيرة DFB
مخرجات 13/18V ، 0/22 كيلو هرتز للعمل LNB
يوفر مفتاح وضع LNB إمكانية استخدام Quattro أو Quad LNB
توزيع ما يصل إلى 32 عقدًا بصريًا
احصل على ضوء مؤشر طاقة بصري لكل ليزر
باستخدام مساكن سبيكة الألومنيوم ، أداء تبديد الحرارة الجيد
سمات:
مصمم للنظام الضوئي الأقمار الصناعية
نطاق تردد التشغيل الواسع: 45-2150 ميجا هرتز
خطي والتسوم الممتاز
مجموعة واسعة من طاقة الإدخال البصرية
باستخدام خسارة عودة عالية من الألياف ذات الوضع الواحد 1
باستخدام أجهزة Amplifier Amplifier Amplifier
تقنية الضوضاء المنخفضة للغاية
بناء CWDM باستخدام PD خطي عالي
وظيفة البناء البصري AGC
المخرجات المتصلة بـ 5 بوصة من القمر الصناعي Multiswitch
مصابيح LED ثنائية اللون لإشارة الطاقة البصرية (الأحمر: القوة البصرية<-12dBm,Green:-12dBm
باستخدام مساكن سبيكة الألومنيوم ، أداء تبديد الحرارة الجيد
SAT-IF + TER
مواصفات جهاز الإرسال البصري Multi CWDM:
|
رقم |
غرض |
وحدة |
وصف |
ملاحظة |
|

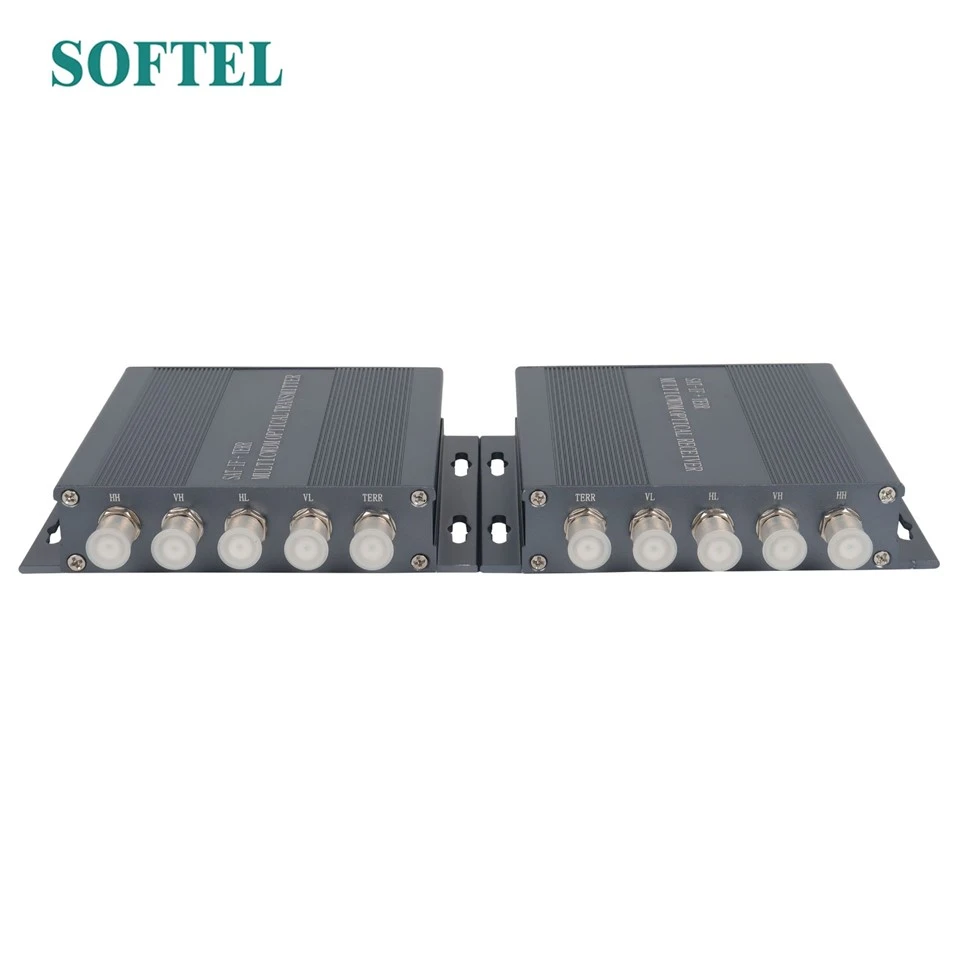

واجهة العميل |
||||
|
1 |
موصل RF |
F-Female |
4sat-if + 1 terr |
|
|
2 |
الموصل البصري |
SC/APC |
||
|
3 |
محول الطاقة |
DC2.1 |
||
|
المعلمة البصرية |
||||
|
4 |
فقدان العائد البصري |
ديسيبل |
أكبر من أو يساوي 45 |
|
|
5 |
إخراج الطول الموجي البصري |
نانومتر |
1510~1570 |
|
|
6 |
إخراج الطاقة البصرية |
ميغاواط |
4x4 |
4x +6 dbm |
|
7 |
نوع الألياف البصرية |
وضع واحد |
||
|
جلس تير+-إذا كانت المعلمة |
||||
|
8 |
نطاق التردد |
MHz |
45-860 |
تير |
|
950-2150 |
SAT-IF |
|||
|
9 |
تسطيح |
ديسيبل |
±1 |
SAT-IF: ± 1.5 |
|
10 |
مستوى الإدخال |
DBµV |
80±5 |
تيرتر |
|
75±10 |
SAT-IF |
|||
|
11 |
مقاومة المدخلات |
Ω |
75 |
|
|
12 |
خسارة العودة |
ديسيبل |
أكبر من أو تساوي 12 |
|
|
13 |
C/N |
ديسيبل |
أكبر من أو تساوي 52 |
|
|
14 |
منظمات المجتمع المدني |
ديسيبل |
أكبر من أو تساوي 65 |
|
|
15 |
CTB |
ديسيبل |
أكبر من أو تساوي 62 |
|
|
16 |
إمدادات الطاقة LNB |
V |
13/18 |
|
|
17 |
الحد الأقصى الحالي لـ LNB |
م |
350 |
|
|
18 |
دقة 22 كيلو هرتز |
khz |
22±4 |
|
|
معلمة أخرى |
||||
|
19 |
مزود الطاقة |
VDC |
20 |
|
|
20 |
استهلاك الطاقة |
W |
<6 |
|
|
21 |
أبعاد |
مم |
135x132x28 |
|
SAT-IF + TER Multi CWDM مواصفات جهاز الاستقبال البصري:
|
رقم |
غرض |
وحدة |
وصف |
ملاحظة |
|
واجهة العميل |
||||
|
1 |
موصل RF |
F-Female |
4sat-if + 1 terr |
|
|
2 |
الموصل البصري |
SC/APC |
||
|
3 |
محول الطاقة |
DC2.1 |
||
|
المعلمة البصرية |
||||
|
4 |
الاستجابة |
A/W |
أكبر من أو تساوي 0.9 |
|
|
5 |
تلقي القوة البصرية |
DBM |
-18-+3 |
|
|
-10-0 |
AGC |
|||
|
6 |
فقدان العائد البصري |
ديسيبل |
أكبر من أو يساوي 45 |
|
|
7 |
تلقي الطول الموجي |
نانومتر |
1510-1570 |
|
|
8 |
نوع الألياف البصرية |
وضع واحد |
||
|
جلس تير+-إذا كانت المعلمة |
||||
|
9 |
نطاق التردد |
MHz |
45-860 |
تير |
|
950-2150 |
SAT-IF |
|||
|
10 |
تسطيح |
ديسيبل |
±1 |
SAT-IF: ± 1.5 |
|
11 |
مستوى الإخراج |
DBµV |
أكبر من أو تساوي 80@terr |
AGC |
|
أكبر من أو تساوي 78@SAT-IF |
||||
|
12 |
cnr |
ديسيبل |
أكبر من أو تساوي 50 |
-1DBM طاقة الإدخال |
|
13 |
منظمات المجتمع المدني |
ديسيبل |
أكبر من أو تساوي 65 |
|
|
14 |
CTB |
ديسيبل |
أكبر من أو تساوي 62 |
|
|
15 |
خسارة العودة |
ديسيبل |
أكبر من أو تساوي 12 |
|
|
16 |
AGC الاستقرار |
ديسيبل |
±1 |
|
|
17 |
مقاومة الإخراج |
Ω |
75 |
|
|
معلمة أخرى |
||||
|
18 |
مزود الطاقة |
VDC |
20 |
|
|
19 |
استهلاك الطاقة |
W |
<6 |
|
|
20 |
أبعاد |
مم |
135x132x28 |
|
