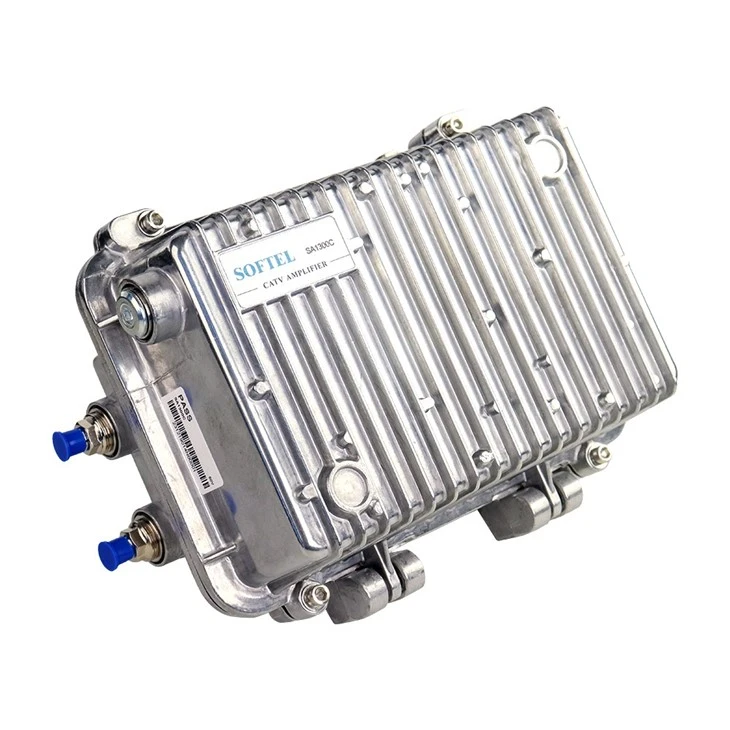

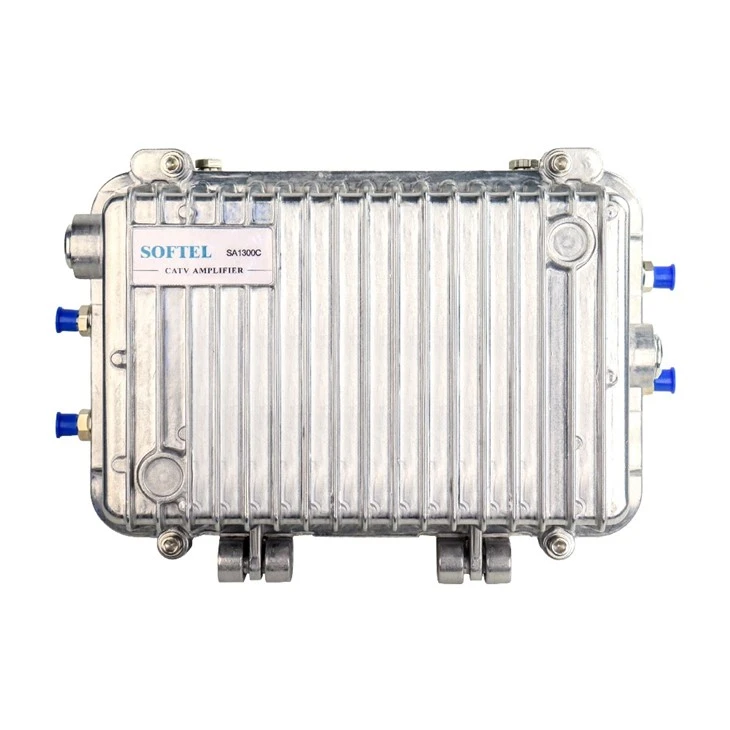

RF Amplifier الشركة المصنعة

غرض

وحدة

المعلمات الفنية

المسار إلى الأمام

نطاق التردد

MHz

47/54/85-862/1003

ربح مصنف

ديسيبل

30

34

36

38

40

كسب الحد الأدنى الكامل

ديسيبل

أكبر من أو تساوي 30

أكبر من أو تساوي 34

أكبر من أو تساوي 36

أكبر من أو تساوي 38

أكبر من أو تساوي 40

مستوى الإدخال المقدر

DBμV

72

مستوى الإخراج المقدر

DBμV

108

تسطيح في الفرقة

ديسيبل

±0.75

رقم الضوضاء

ديسيبل

أقل من أو يساوي 10

خسارة العودة

ديسيبل

أكبر من أو يساوي 16

التوهين

ديسيبل

1-18 (إدراج ثابت ، 1 ديسيبل خطوة)

وفقا لمتطلبات المستخدم

التوازن

ديسيبل

1-15 (إدراج ثابت ، 1 ديسيبل خطوة)

C/CTB

ديسيبل

65

حالة الاختبار: 79 إشارة القنوات ، مستوى الإخراج: 85 ميجا هرتز/550 ميجا هرتز/860 MHz.

99DBUV/105DBUV/108 DBUV

C/CSO

ديسيبل

63

تأخير المجموعة

NS

أقل من أو يساوي 10 (112.25 ميغاهيرتز/116.68 ميغاهيرتز)

تعديل AC همهمة

%

< 2%

كسب الاستقرار

ديسيبل

-1.0 ~ +1.0

مسار العودة

نطاق التردد

MHz

5 ~ 30/42/65

ربح مصنف

ديسيبل

أكبر من أو تساوي 20

كسب الحد الأدنى الكامل

ديسيبل

أكبر من أو تساوي 22

الحد الأقصى لمستوى الإخراج

DBμV

أكبر من أو تساوي 110

تسطيح في الفرقة

ديسيبل

±0.75

رقم الضوضاء

ديسيبل

أقل من أو يساوي 12

خسارة العودة

ديسيبل

أكبر من أو يساوي 16

الناقل إلى نسبة التحليل بين الترتيب الثاني

ديسيبل

أكبر من أو تساوي 52

حالة الاختبار: مستوى الإخراج 110dbuv ، نقاط الاختبار: f 1=10 mhz ، f 2=60 mhz ، f 3= f2-f 1=50 mhz

تأخير المجموعة

NS

أقل من أو يساوي 20 (57 ميجا هرتز/59 ميجا هرتز)

تعديل AC همهمة

%

< 2%

الأداء العام

المعاوقة المميزة

Ω

75

منفذ الاختبار

ديسيبل

-20±1

جهد إمدادات الطاقة

V

A: AC (135 ~ 250) V ؛ B: AC (45 ~ 90) V

دافع الصمود الجهد (10/700)

كيلو فولت

> 5

استهلاك الطاقة

W

29

البعد

مم

295 (L) × 210 (W) × 150 (H)

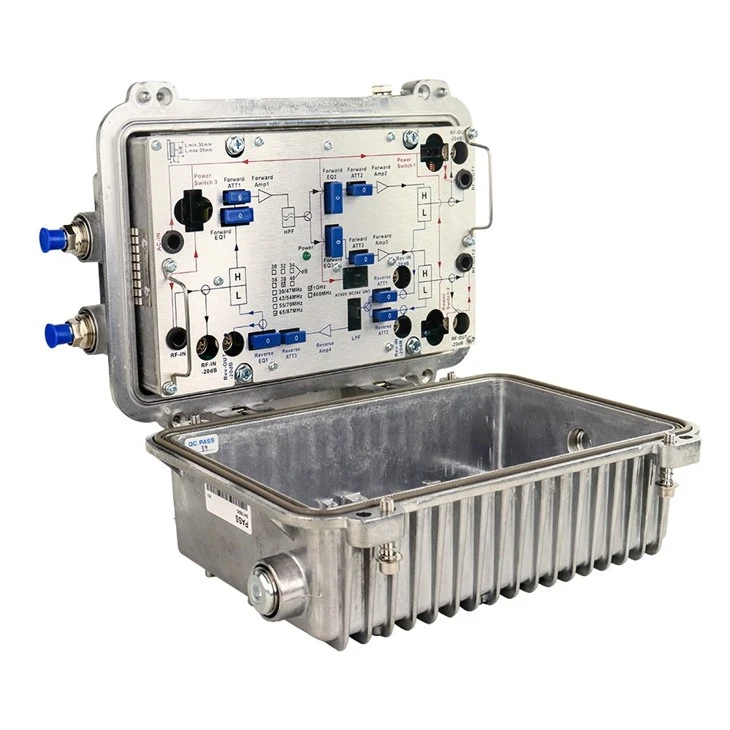

1

الأمام الثابتة ATT onderter 1

2

الأمامية الثابتة EQ inserter 1

3

مؤشر الطاقة

4

الأمام الثابتة EQ onderter 2

5

الأمام الثابتة ATT onderter 2

6

الأمام الثابتة EQ onderter 3

7

الأمام الثابتة ATT onderter 3

8

فتيل السيارات 1

9

ميناء اختبار الإخراج 1 للأمام (-20 ديسيبل)

10

منفذ إخراج RF 1

11

منفذ اختبار الإدخال المتخلف 1 (-20dB)

12

ميناء إخراج RF 2

13

إخراج الأمام 2 منفذ الاختبار (-20dB)

14

فتيل السيارات 3

15

منفذ تغذية الطاقة AC60V

16

ميناء الطاقة

17

منفذ إدخال RF

18

منفذ اختبار الإدخال إلى الأمام (-20DB)

19

منفذ اختبار الإخراج المتخلف (-20dB)

20

متخلف ثابت EQ eserter 1

21

متخلف ثابت ATT onderter 3

22

مرشح تمرير منخفض

23

متخلف ثابت ATT ondter 1

24

متخلف ثابت ATT onderter 2

25

منفذ اختبار الإدخال المتخلف 2 (-20dB)

26

فتيل السيارات 2
