ISDB-T Encoder Modulator
ISDB-T Encoder Modulator
ISDB-T Encoder Modulator

معدل التشفير ISDB-T

4 * قنوات HDMI / YPbPr
1 * ASI في لإعادة مكسور ؛ 1 * RF في مزيج RF

إرسال التحقيق

مقدمة المنتج

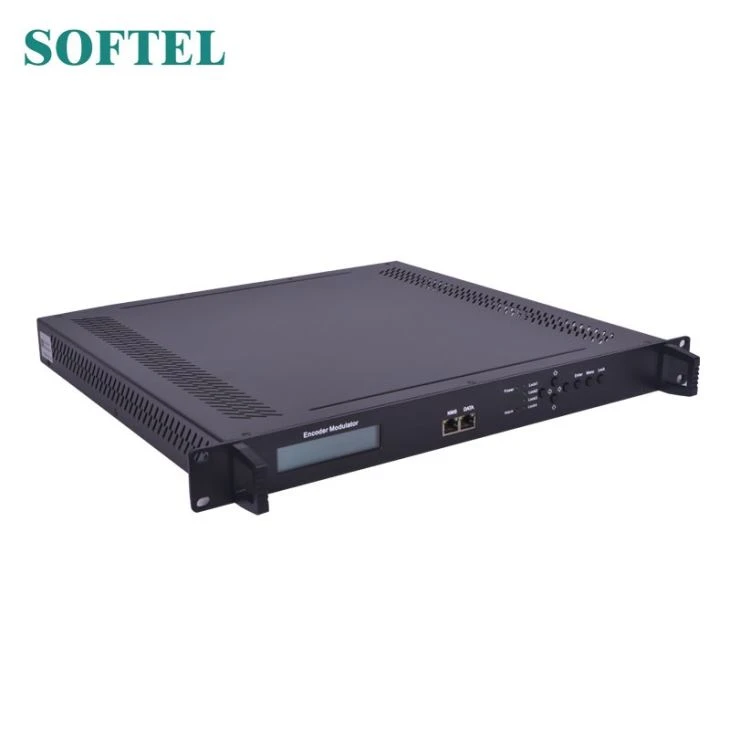

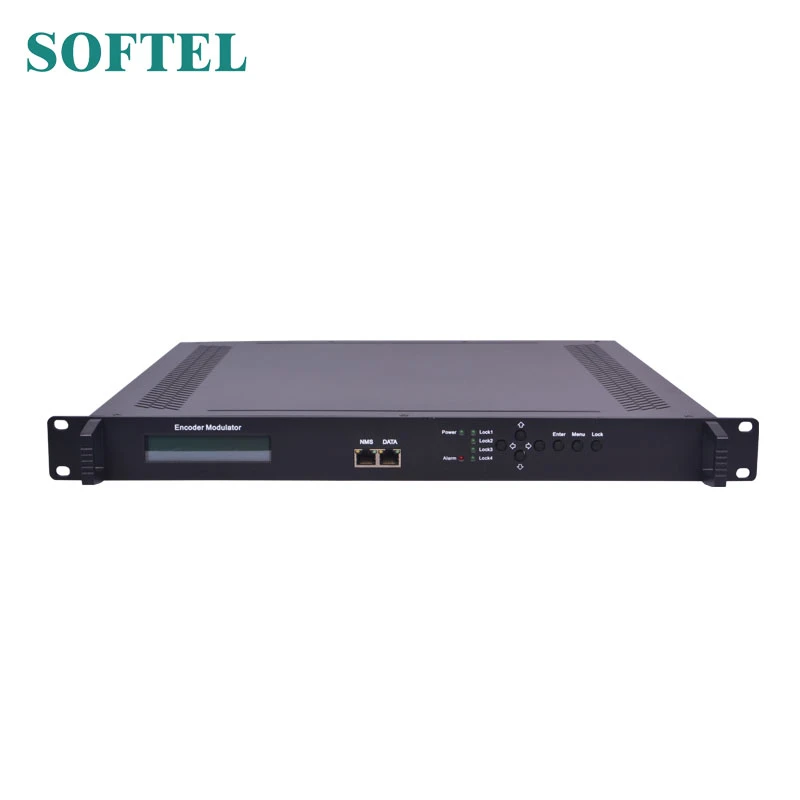

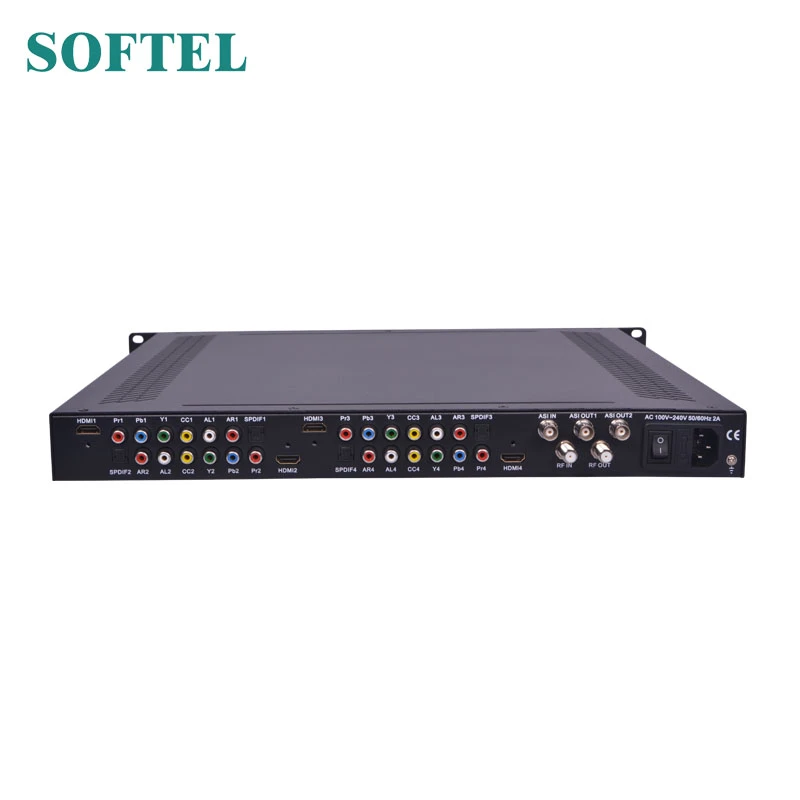

معدل التشفير ISDB-T

ISDB-T Encoder Modulator

معدل التشفير ISDB-TSFT3542B عبارة عن أجهزة متكاملة تضم ترميزًا (MPEG-2 و MPEG-4 / AVC H.264) والتشكيل لتحويل إشارات HDMI / YPbPr وغيرها إلى خرج RF الرقمي. لتلبية متطلبات العملاء المختلفة ، تم تجهيز SFT3542B أيضًا بإدخال ASI واحد ، والإخراج بمنفذي ASI ومنفذ IP واحد.

دلائل الميزات

MPEG2 HD& ؛ MPEG4 AVC H.264 تشفير فيديو عالي الدقة

DD AC3 (2.0) ، MPEG4-AAC ، MPEG2-AAC ، ترميز الصوت MPEG1 Layer II

يدعم مرور DD AC3 (2.0 / 5.1 / 7.1)

4 * قنوات HDMI / YPbPr في

1 * ASI في لإعادة مكسور ؛ 1 * RF في مزيج RF

2 * مخرج DVB-T RF (4 * DVB-C RF ، 2 * ISDB-T ، 4 * ATSC out اختياري) ؛ ASI خارج ؛ IP خارج

دعم CC (تسمية توضيحية مغلقة) EIA608 ، (من مصدر CVBS فقط)

دعم انخفاض التأخير LCN (رقم القناة المنطقية)

جودة تعديل ممتازة

شاشة LCD ، جهاز التحكم عن بعد والبرامج الثابتة

إدارة NMS على شبكة الإنترنت ؛ التحديثات عبر الويب

مواصفاتمعدل التشفير ISDB-T

قسم التشفير
فيديو (HDMI)	التشفير	MPEG2 ؛ MPEG4 AVC / H.264
	واجهه المستخدم	HDMI * 4
	الدقة	19201080_60i, 19201080_50i,
		1280720_60p, 1280720_50P
	تأخير منخفض	عادي ، الوضع 1 ، الوضع 2
	ابعاد متزنة	4:3; 16:9
الصوت (HDMI)	التشفير	MPEG1 طبقة II ؛ MPEG2-AAC ؛ MPEG4-AAC ؛ DD AC3 (2.0) ؛ DD AC3 (2.0 / 5.1 / 7.1) المرور
	واجهه المستخدم	HDMI * 4 (لا ينطبق SPDIF)
	معدل العينة	48 كيلو هرتز
	معدل البت	64 ، 96 ، 128 ، 192 ، 256 ، 320 كيلوبت في الثانية
فيديو (YPbPr)	التشفير	MPEG2 ؛ MPEG4 AVC / H.264
	واجهه المستخدم	يبببر * 4 (RCA)
	الدقة	19201080_60i, 19201080_50i;
		1280720_60p, 1280720_50P
الصوت (L / R)	التشفير	MPEG1 طبقة II ؛ MPEG2-AAC ؛ MPEG4-AAC ؛ DD AC3 (2.0) ؛ DD AC3 (2.0 / 5.1 / 7.1) المرور
	واجهه المستخدم	4 * ستيريو / 8 * أحادي
	معدل العينة	48 كيلو هرتز
	معدل البت	64 ، 96 ، 128 ، 192 ، 256 ، 320 كيلوبت في الثانية
قسم مغيّر DVB-T (اختياري)
اساسي				EN300744
وضع FFT				2K, 8K
عرض النطاق				6M, 7M, 8M
كوكبة				QPSK ، 16QAM ، 64QAM ،
حارس Interva				1/4, 1/8, 1/16, 1/32
FEC				1/2, 2/3, 3/4, 5/6, 7/8
السيد				≥42dB
تردد RF				30 ~ 960 ميجا هرتز ، خطوة 1 كيلو هرتز
مخرج RF				خرج COFDM DVB-T (مجموعتان حاملتان مجتمعتان)
مستوى خرج التردد اللاسلكي				-30 ~ -10dbm (81 ~ 97 ديسيبل فولت) ، خطوة 0.1db
قسم مُعدِّل ISDB-T (اختياري)
اساسي				ARIB STD-B31
كوكبة				DQPSK ، QPSK ، 16QAM ، 64QAM
الفاصل الزمني للحرس				1/32, 1/16, 1/8, 1/4
وضع الإرسال				2K, 4K, 8K
الفاصل الزمني للحرس				1/32, 1/16, 1/8, 1/4
معدل الكود				1/2, 3/4, 5/6, 7/8
تردد RF				30 ~ 999 ميجا هرتز ، خطوة 1 كيلو هرتز
النظام
الواجهة المحلية				أزرار تحكم + LCD
الإدارة عن بعد				NMS ويب
لغة				الإنجليزية
خارج تيار				2 ASI معكوسة (نوع BNC ، 100M) ؛ IP (4 SPTS) عبر UDP ، خرج RTP / RTSP (RJ45 ، 100M)
واجهة NMS				RJ45 ، 100 م
جنرال لواء
مزود الطاقة			تيار متردد 100 فولت ~ 240 فولت
الأبعاد			482 * 400 * 44 مم
وزن			4.5 كجم
درجة حرارة التشغيل			0~45℃
