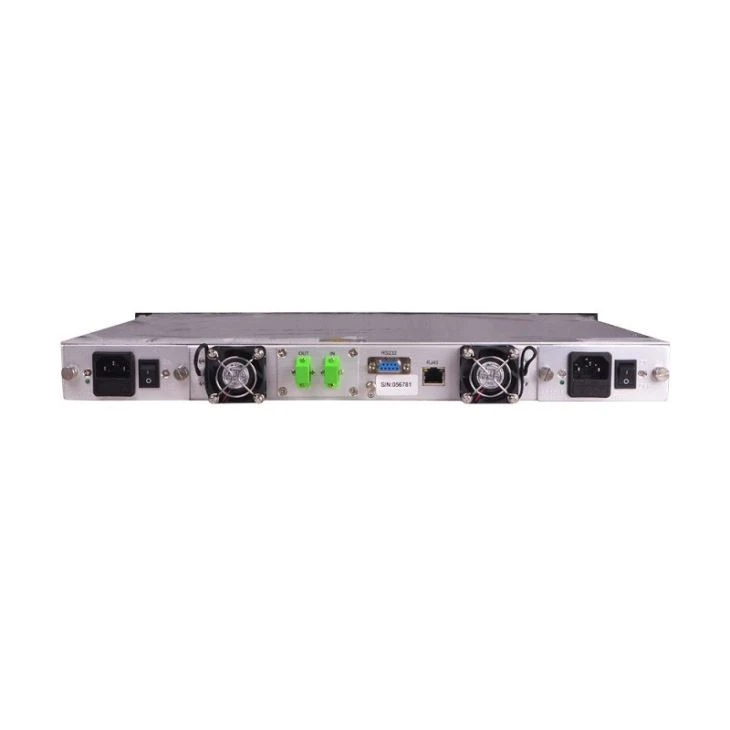

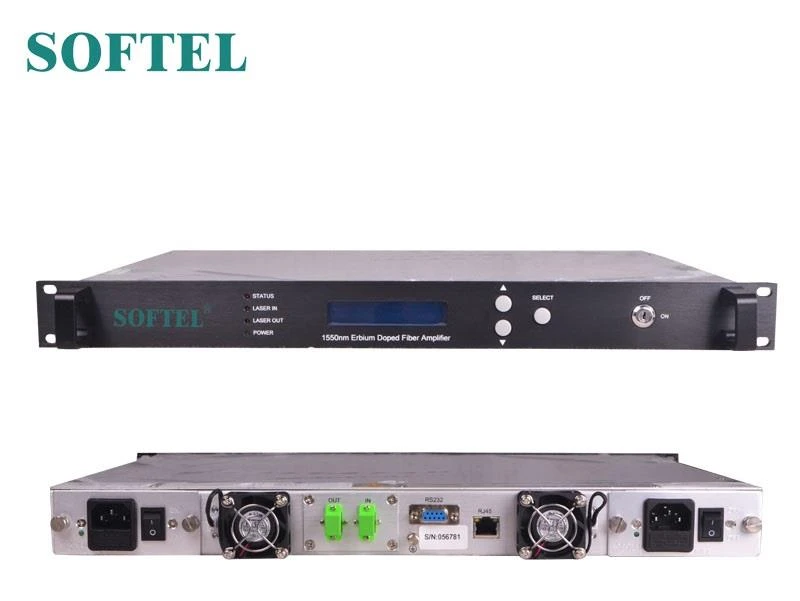

مضخم صوت أحادي المنفذ 1550nm EDFA
سلسلة SOA1550 هي مضخم بصري معزّز CATV يتم تطبيقه بشكل شائع وعلى نطاق واسع مقارنة بمضخم بصري آخر في نظام CATV. بشكل عام ، يعمل نظام الألياف الكيبلية الكيماوية (CATV) في الطول الموجي الفردي الذي ليس له متطلبات صارمة على التسطيح المكتسب. يتميز مضخم EDFA أحادي المنفذ 1550nm بقدرة إنتاج منخفضة NF عالية التشبع. إنها قابلة للتطبيق على المكتب المركزي ، المكتب الفرعي وترحيل الخط ، بالإضافة إلى شبكة الاتصالات البصرية الأخرى.
المميزات
يستخدم مضخم EDFA أحادي المنفذ 1550nm الليزر العالمي من الدرجة الأولى لمضخة&والألياف البصرية المخدرة بالإربيوم الأمريكية OFS. تحكم APC ، ACC و ATC ، تصميم ممتاز في التهوية وتبديد الحرارة يضمن العمر الطويل والعمل الموثوق العالي لمضخة الليزر. يوفر RS232 و RJ45 تخفيف تسلسلي ومنفذ إدارة شبكة SNMP. توفر شاشة LCD في اللوحة الأمامية مؤشر عمل لجميع المعدات والإنذار التحذيري. سيتم إيقاف تشغيل الليزر تلقائيًا في حالة فقد الطاقة الضوئية ، مما يوفر حماية أمنية لليزر. يمكن تثبيت جميع المنافذ الضوئية لمضخم الصوت في اللوحة الأمامية (يمكن أيضًا أن تكون في اللوحة الخلفية إذا حدد العملاء).
المعلمات
أداء | فهرس | الملحق | ||||
الحد الأدنى | نوع | ماكس | ||||
ميزة بصرية | نطاق طول الموجة العملية (λ) | (نانومتر) | 1540 | 1563 | CATV | |
مدخل الطاقة | (ديسيبل) | -10 | +10 | |||
مكسيم انتاج الطاقة 1) | (ديسيبل) | +10 | +26 | دبوس=0 ديسيبل | ||
نطاق انتاج الطاقة قابل للتعديل | (ديسيبل) | -6 | 0 | S0A1550/P | ||
عدد منافذ الإخراج | 1 | 8 | SC / APC ، FC / APC | |||
1 | 16 | LC / APC | ||||
اختلاف كل انتاج الطاقة | (ديسيبل) | -0.5 | +0.5 | |||
رقم الضوضاء (Pin=0dBm) | (ديسيبل) | 6.3 | SOA1550-26 | |||
فقدان الاعتماد على الاستقطاب | (ديسيبل) | 0.3 | ||||
كسب اعتماد الاستقطاب | (ديسيبل) | 0.3 | ||||
تشتت وضع الاستقطاب | (ملاحظة) | 0.3 | ||||
عزل المدخلات / الإخراج | (ديسيبل) | 30 | ||||
تسرب طاقة المضخة | (ديسيبل) | -30 | ||||
فقدان الصدى | (ديسيبل) | 55 | APC | |||
السمة العامة | واجهة إدارة شبكة SNMP | RJ45 | ||||
واجهة الاتصالات | RS232 | |||||
مزود الطاقة | (V) | 90 | 265 | 220 فولت تيار متردد | ||
30 | 72 | -48 فولت تيار مستمر | ||||
23 | 25 | +24VDC | ||||
تستهلك الطاقة | (W) | 50 | ||||
درجة حرارة العمل. | (℃) | -5 | 65 | |||
درجة الحرارة التخزين. | (℃) | -40 | 80 | |||
رطوبة التشغيل | (%) | 5 | 95 | |||
الحجم (العرض) × (العمق) × (الارتفاع) | (مم) | 483×368×44 | 1RU (19"؛) | |||
315×391×133 | 3D (12.4" ؛، type-type) | |||||
399×244×165 | في الخارج | |||||
مدة الضمان
يتم تغطية مكبرات الصوت الضوئية من سلسلة SOA بضمان محدود لمدة عامين ، والذي يبدأ من التاريخ الأولي لعملية الشراء. نحن نقدم لعملائها الدعم الفني مدى الحياة. إذا انتهت صلاحية الضمان ، فإن خدمة الإصلاح تفرض رسومًا على الأجزاء فقط (إذا لزم الأمر). في حالة وجوب إعادة الوحدة للخدمة ، قبل إعادة الوحدة ، يرجى العلم بما يلي:
1. يجب أن تكون علامة الضمان الملصقة على غلاف الوحدة في حالة جيدة.
2 - مادة واضحة ومقروءة تصف رقم الطراز والرقم التسلسلي والمتاعب التي يجب تقديمها.
3. يرجى حزمة الوحدة في الحاوية الأصلية. إذا لم تعد الحاوية الأصلية متاحة ، فيرجى تعبئة الوحدة بما لا يقل عن 3 بوصات من مادة امتصاص الصدمات.
ملاحظة: نحن لا نتحمل المسؤولية عن الأضرار الناجمة عن التعبئة غير الصحيحة للوحدة (الوحدات) المرتجعة. لا يغطي الضمان الحالة التالية: 1. فشل الجهاز في الأداء بسبب أعطال المشغلين. 2. تم تعديل علامة الضمان أو إتلافها أو إزالتها. 3. الضرر الناجم عن القوة القاهرة. 4. تم تعديل و / أو إصلاح الوحدة بدون تصريح. 5. مشاكل أخرى ناجمة عن أخطاء العاملين.
