4 في 1 QAM المغير

SFT3343D هو مُعدِّل QAM عالي الأداء وفعال من حيث التكلفة للتخليط الميكانيكي صممه SOFTEL.

إرسال التحقيق

تحميل

مقدمة المنتج

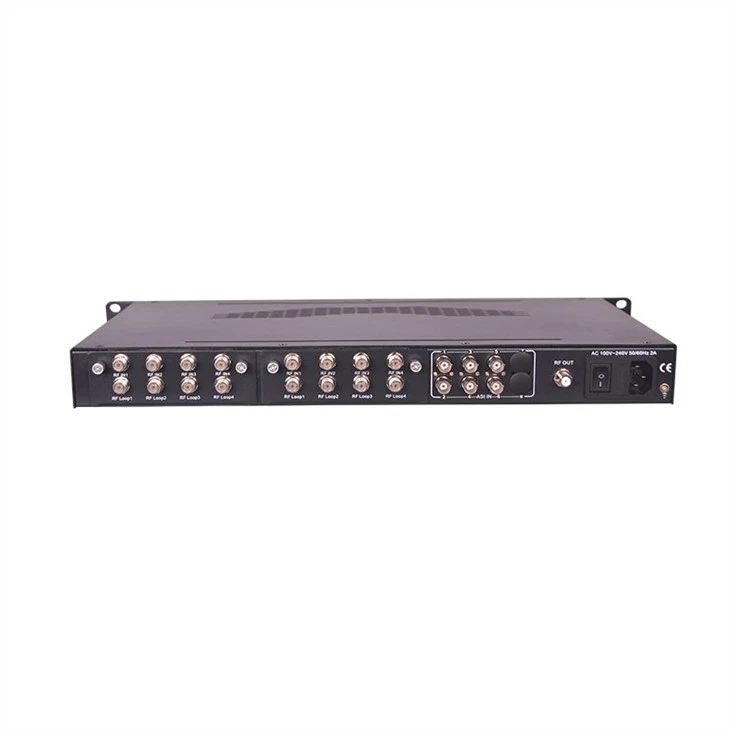

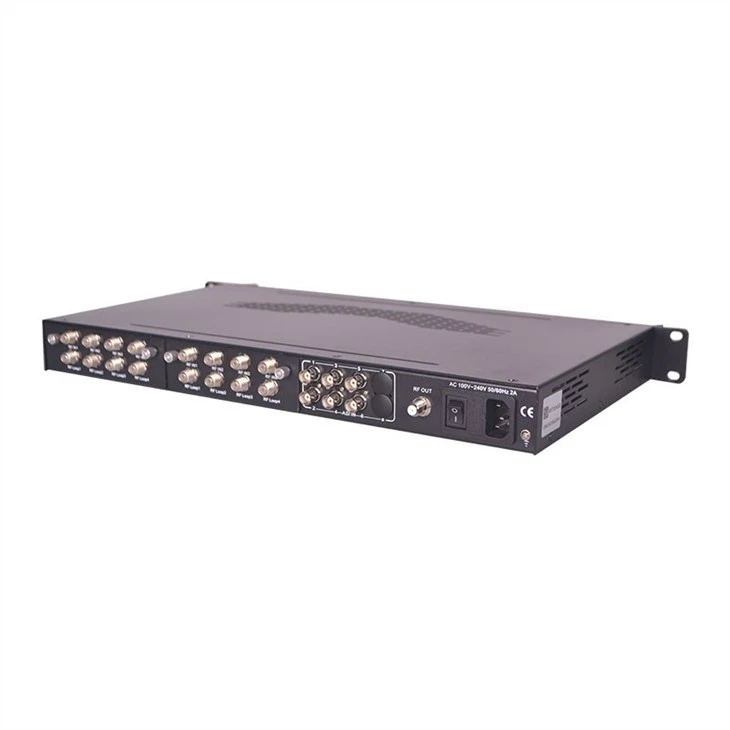

4 في 1 QAM المغير

عرض المنتج

SFT3343Dهو مُعدِّل QAM عالي الأداء وفعال من حيث التكلفة ، وهو عبارة عن مُشَكِّل QAM للتخليط السريع من تصميم SOFTEL ، ويحتوي على منافذ إدخال متعددة اختيارية بعد عملية تعدد الإرسال والتخليط و QAM ، فإنه يعطي 4 مخرجات RF. لتلبية متطلبات العملاء المختلفة ، تم تجهيز هذا الجهاز أيضًا بمنفذ IP لإخراج 4 MPTS عبر UDP. تصميم الهيكل القابل للتوصيل يسهل بشكل كبير تغيير الوحدات (مزيل التشكيل) حسب الحاجة.

أربعة CAMs / CIs (اختياري) المصاحبة ووحدات BISS يمكن أن تفكك رموز مدخلات البرامج من 4 Tunerinputs. تصميم هيكلها القابل للتوصيل يسهل بشكل كبير تغيير الوحدات (مزيل التشكيل) حسب الحاجة. يتميز FT3343D أيضًا بمستوى عالٍ متكامل وأداء عالي وتكلفة منخفضة هذا قابل للتكيف للغاية مع الجيل الجديد من نظام البث الكيبل التلفزيوني.

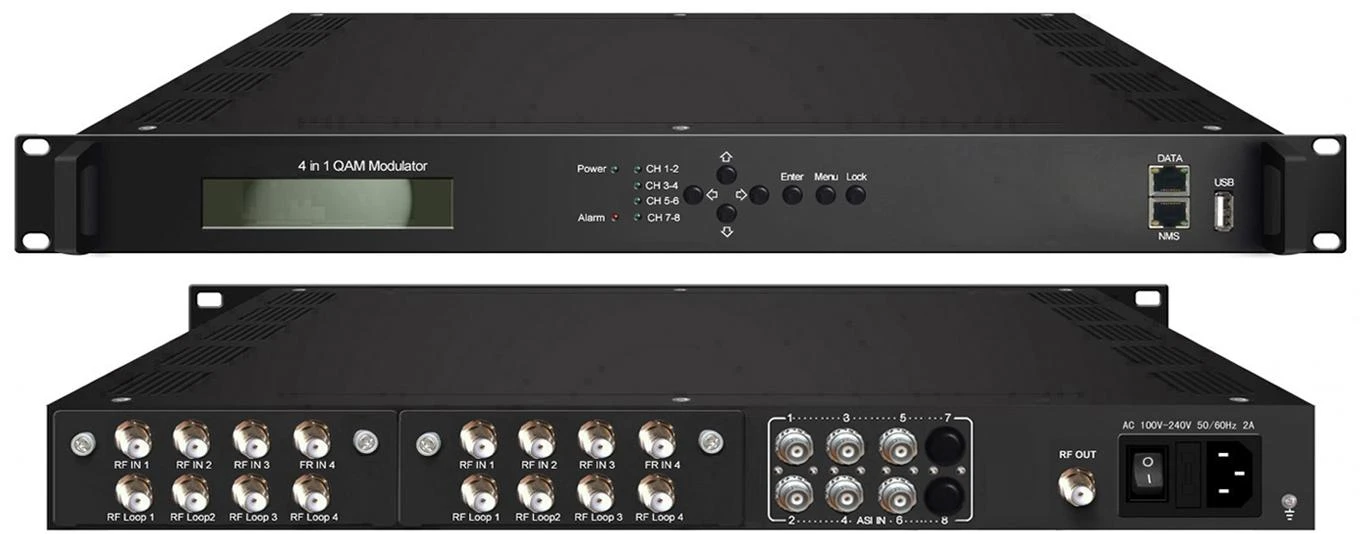

النسخة 1

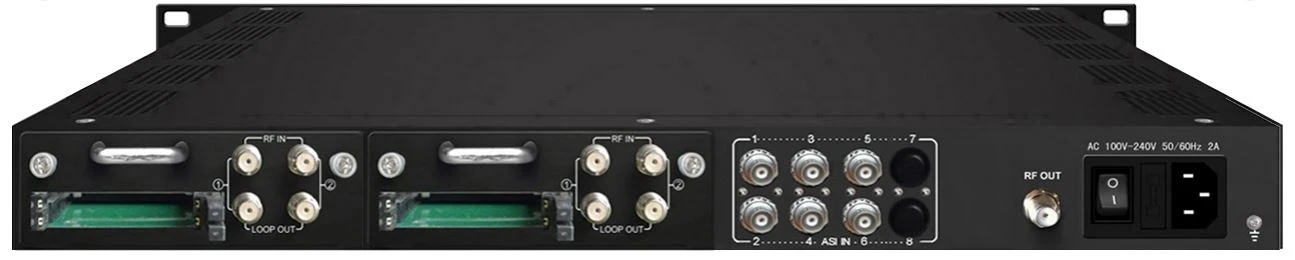

الإصدار 2

دلائل الميزات

منافذ إدخال متعددة اختيارية:
8 DVB-C / T / T2 / ISDBT / S / S2 / S2X / ATSC FTA Tuner + 6 منافذ إدخال ASI+ مدخلات 256 IP (النسخة 1)
4 موالف DVB-C / S / S2 / ATSC مع منافذ إدخال CAM+6 ASI (الإصدار 2)
دعم 4 قنوات تعدد الإرسال + 4 قنوات تشويش 4 قنوات تعديل QAM
دعم DVB-C (EN300 429) بالكامل و ITU-T J.83A / B / C
دعم كامل لوصف نظام التخليط العام DVB ETR289 ومعيار simulcrypt ETSI 101197 و ETSI 103197
دعم ضبط دقيق PCR
دعم التحرير والإدخال PSI / SI
مؤشر أداء خرج RF ممتاز ، MER≥40db
دعم إخراج 4 * MPTS عبر UDP
4 CAM فك تشفير برامج متعددة من 4 إدخال موالف (اختياري)
دعم فك شفرة BISS (فقط للإصدار 2)
دعم شاشة LCD ولوحة المفاتيح
دعم إدارة الويب والتحديثات عبر weband USB

مبدأ العمل

تخصيص

إدخال	8 DVB-C / T / T2 / ISDBT / S / S2 / S2X / ATSCموالف FTA + 6 مدخلات ASI+ مدخلات IP 256 ------ الإصدار 1
	4 موالف DVB-C / S / S2 / ATSC مع CAM 6 ASI ------- الإصدار 2
قسم الموالف	للإصدار 1： Mموالفات الوضع الفائق قابلة للتحويل (جديديكتب)	DVB-C	تردد الإدخال		60~890ميغا هيرتز
			اساسي		J.83A, J.83C		J.83B
			كوكبة		16/32/64/128/256 QAM		64/256 QAM
		DVB-T / T2	تردد الإدخال		60~890ميغا هيرتز
			عرض النطاق		5/6/7/8 M
		ISDB-T	تردد الإدخال		60~890ميغا هيرتز
	للإصدار 1 (جديديكتب)	DVB-S	إدخالتكرر		950~2150 ميجا هرتز
			معدل الترميز		0.5~45Msps
			قوة الاشارة		- 65 - 25 ديسيبل
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			كوكبة		QPSK
			أقصى معدل نقل للإدخال		≤120 ميجابت في الثانية
		DVB-S2X	تردد الإدخال		950 ~ 2150 ميجا هرتز
			معدل الترميز		QPSK / 8PSK / 16APSK: 0.5 ~ 45 مللي ثانية 32APSK: 0.5 ~40MSPS.
			FEC		QPSK: 1/2 ، 3/5 ، 2/3 ، 3/4 ، 4/5 ، 5/6 ، 8/9 ، 9/10 8PSK: 3/5 ، 2/3 ، 3/4 ، 5/6 ، 8/9 ، 9/10 16 أبسك: 2/3 ، 3/4 ، 4/5 ، 5/6 ، 8/9 ، 9/10 32 أبسك: 3/4 ، 4/5 ، 5/6 ، 8/9, 9/10
			كوكبة		QPSK ،8PSK, 16APSK ، 32APSK
			أقصى معدل نقل للإدخال		≤120 ميجابت في الثانية
		DVB-S2X	تردد الإدخال		950 ~ 2150 ميجا هرتز
			معدل الترميز		QPSK / 8PSK / 16APSK: 0.5 ~ 45 مللي ثانية 8 أبسك:0.5 ~ 40 ميجا بايت في الثانية 32 أبسك:0.5~40msps
			FEC		QPSK: 1/2 ، 3/5 ، 2/3 ، 3/4 ، 4/5 ، 5/6 ، 8/9 ، 9/10 ، 13/45 ، 9/20 ، 11/20 8 PSK: 3/5 ، 2/3 ، 3/4 ، 5/6 ، 8/9 ، 9/10 8APSK: 5/9-L ، 26/45-L 16 APSK: 2/3 ، 3/4 ، 4/5 ، 5/6 ، 8/9 ، 9/10 ، 1/2-L ، 8/15-L ، 5/9-L ، 26/45 ، 3 / 5 ، 3/5-L ، 28/45 ، 23/36 ، 2/3-L ، 25/36 ، 13/18 ، 7/9 ، 77/90 32 أبسك: 3/4 ، 4/5 ، 5/6 ، 8/9 ، 2/3-L ، 32/45 ، 11/15 ، 7/9
			كوكبة		QPSK ،8PSK ، 8 APPSK ، 16APSK ، 32APSK
			أقصى معدل نقل للإدخال		≤120 ميجابت في الثانية
	للإصدار 2	DVB-C	اساسي		J.83A (DVB-C) ، J.83B ، J.83C
			تردد الإدخال		30~1000 ميجا هرتز
			كوكبة		16/32/64/128/256 QAM
		DVB-S	تردد الإدخال		950~2150 ميجا هرتز
			Sمعدل ymbol		2-45 ميجا بايت في الثانية
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			قوة الاشارة		-65 ~ -25 ديسيبل
			كوكبة		QPSK
		DVB-S2	تردد الإدخال		950~2150 ميجا هرتز
			Sمعدل ymbol		QPSK / 8PSK 1 ~ 45 مللي ثانية
			FEC		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
			كوكبة		QPSK ، 8PSK
		ATSC	تردد الإدخال		54 ~ 858 ميجا هرتز
			عرض النطاق		6M
			كوكبة		8VSB
مضاعفة	إعادة تعيين PID الأقصى	128لكل قناة إدخال
	دور	إعادة تعيين PID(آليًا أو يدويًا)
		Accurate تعديل PCR
		إنشاء جدول PSI / SIaبشكل تلقائي
تخليط	الحد الأقصى من CA simulcrypt CA	4
	اساسي	ETSI 101197, ETSI 103197
	اتصال	اتصال محلي / بعيد
تعديل	قناة QAM	4
	اساسي	EN300 429 / ITU-T J.83A / B / C
	MER	≥ 40 ديسيبل
	تردد RF	30 ~ 999 ميجا هرتز ، خطوة 1 كيلو هرتز
	مستوى خرج التردد اللاسلكي	-10 ~ 0 ديسيبل، خطوة 0.1 ديسيبل ------ الإصدار 1 -20 ~ 0dbm ، 0.1db خطوة ------ الإصدار 2
	معدل الترميز	5.0msps ~9.0ام اس بيs, 1ksps يخطو
		J.83A		J.83B		J.83C
	كوكبة	16/32/64/128/256QAM		64/256 QAM		64/256 QAM
	عرض النطاق	8M		6M		6M
نظام	الواجهة المحلية	أزرار التحكم + في LCD
	الإدارة عن بعد	ويب NMS
	خارج تيار	4*MPTSعبر UDPخارج (RJ45 ، 1000M، أحادي / متعدد)
	لغة	الإنجليزية والصينية
	ترقية البرمجيات	الويب و USB
جنرال لواء	البعد (WDH)	482 مم ×300مم × 44.5 مم
	درجة حرارة	0~45℃(عملية) ؛ -20 ~ 80℃(تخزين)
	قوة	تيار متردد100 فولت ± 1050/60 هرتز; تيار متردد 220 فولت ± 10٪ ،50/60 هرتز
