الكل في One Eoc Master
تم تصميم منتج الجهاز متعدد الإمكانات لتوفير خدمة الإنترنت لمنزل المشترك من خلال شبكة الوصول المحورية الحالية. مع تقنية EPON / GPON و EOC و HFC ، يفي منتج الجهاز متعدد الإمكانات بمتطلبات البث عبر الكيبل التلفزيوني ومتطلبات VOD وخدمة الإنترنت لمشغلي الكبل لـ FTTB / FTTC. إنه يبني مع EPON / GPON ONU و EOC الرئيسي ووحدة الاستقبال البصري في مبيت واحد.
تلقت وحدة الاستقبال البصري الإشارة الضوئية من جهاز الإرسال البصري لشبكة HFC ، والإشارة التي يعالجها PD ، ومكبر الصوت ، EQ و AGC إلى خرج RF ثابت. سيكون مستوى الإخراج يصل إلى 108dBuv (4 * خرج RF) أو 112dBuv (2 * خرج RF). يتم تسليم بيانات Ethernet إلى ONU من خلال شبكة EPON أو GPON من OLT.
تفي وحدة EOC الرئيسية بمعايير التيار المتردد ذات التوصيل المنزلي ، وقد تم تصميمها استنادًا إلى مجموعة شرائح Qualcomm AR7410 مع قدرة OFDM عالية على مقاومة التشويش. ستقوم بتعديل بيانات Ethernet في إشارة EOC RF في 7.5-65 ميجا هرتز. يمكن تشغيل إشارة EOC وإشارة CATV (87 ~ 860 ميجا هرتز) على كبل متحد المحور دون تدخل. يمكن لـ EOC Master توفير خدمة بيانات عالية السرعة بسرعة طبقة PHY 600Mbps ، وإنتاجية طبقة MAC تصل إلى 320Mpbs.
ميزات الوظيفة
المعايير
● يتوافق مع معايير EPON أو GPON
● يتوافق مع المعايير الدولية HomePlug AV ومعيار IEEE 1901
تكوين المنتج
● التكوينات المتوفرة مع وحدة EPON أو GPON ONU
● التكوينات المتوفرة مع 2 أو 4 وحدات رئيسية HomePlug AV EOC
● التكوينات المتوفرة مع 1 استقبال بصري HFC
● التكوين متاح مع WDM من الداخل أم لا
● تكوينات خرج RF مع 2 أو 4 مخرجات
● طاقة الخط (من 90 إلى 264 فولت تيار متردد) أو طاقة خط الكابل (60 فولت تيار متردد) اختيارية
● 35/47 ، 42/54 ، 65/87 نوع مرشح عالي / منخفض اختياري لتلبية الشبكة الخاصة بك
ميزات CATV RF
● يدعم خرج RF عالي: 112dBuv @ 2 * خرج RF ، 108dBuv @ 4 * خرج RF
● وظيفة AGC (من -6 إلى 0 ديسيبل) للحصول على خرج RF مستقر
نقل البيانات في الكابلات المحورية
● يدعم إنتاجية البيانات التي تزيد عن 300 ميجابت في الثانية لكل وحدة EOC رئيسية
● يدعم ماكس. فقد الارتباط أكبر من 85 ديسيبل (صبيب 40 ميجابت في الثانية في المختبر)
● نوصي بفقدان ارتباط 40 ~ 50dB لحوالي 300 إنتاجية
إدارة الشبكات
● CLI ، إدارة SNMP لوحدة ONU
● WEB ، إدارة SNMP لوحدة EOC
● مراقبة حالة جهاز الاستقبال البصري والتحكم فيها بواسطة نظام PON
ميزات أخرى
● IP67 الإسكان ، سبائك الألومنيوم يموت الصب تشكيل
● تغذية خط الطاقة 60AC الدخول والخروج

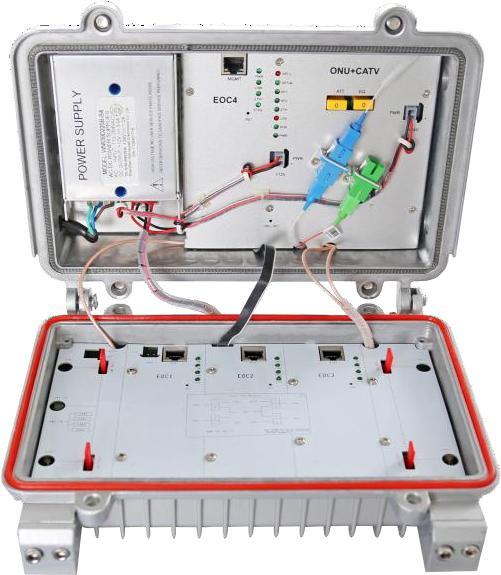

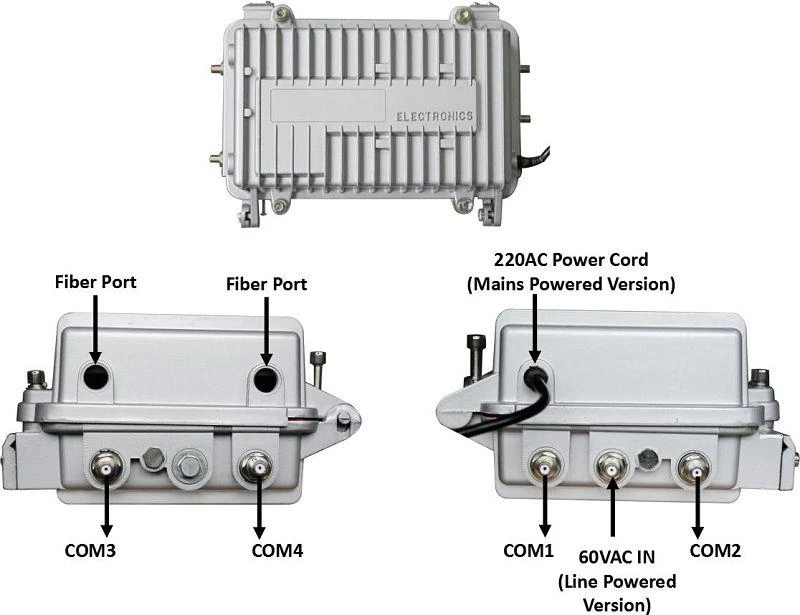

نظرة عامة على صور المنتج والموانئ
تخصيص
بند | المعلمات | تخصيص |
الوحدة الوظيفية الرئيسية | ONU | 1 × GPON أو 1 * EPON ONU |
ماجستير EOC | 2 * EOC Master أو 4 * EOC Master | |
CATV | 1 × استقبال بصري CATV مع WDM أم لا | |
الواجهة الخارجية | منفذ الألياف | نوع 5/8 بوصة ، منفذين ، لإدخال ضفيرة الألياف البصرية |
منفذ COM | أنثى من النوع F ، 4 منافذ إخراج لـ EOC مختلط و CATV | |
منفذ إدخال الطاقة | F- نوع الإناث ، إصدار خط الطاقة (40-90VAC) | |
سلك الطاقة مع المكونات الصين ، | ||
الإرسال | بث CATV (اختياري مع WDM أم لا) | مع إصدار WDM ، إدخال بصري 1 * CATV / PON ، SC / APC ، |
بدون إصدار WDM ، 1 * CATV بصري ، SC / APC | ||
بيانات إيثرنت | 1 * EPON PX20 + ، SC / PC (إصدار EPON) | |
1 * GPON Class B + ، SC / PC (إصدار GPON) | ||
مواصفات الجزء ONU | ||
EPON | الامتثال القياسي | IEEE 802.3ah |
واجهة بصرية | ||
معدل الإرسال | ||
مسافة الإرسال | ||
نوع الألياف الضوئية | ||
الطول الموجي | ||
قوة بصرية تكساس | ||
تلقي حساسية | ||
| GPON | الامتثال القياسي | ITU-T G.984.X 1 × GPON CLASS B + ، SC / PC المنبع: 1.244Gbps ، المتلقين للمعلومات: 2.488Gbps 20 كيلومتر @ 1: 64 -27 ديسيبل (الفئة B +) ، -30 ديسيبل (الفئة C +) |
واجهة بصرية | ||
معدل الإرسال | ||
مسافة الإرسال | ||
نوع الألياف الضوئية | ||
الطول الموجي | ||
قوة بصرية تكساس | ||
تلقي حساسية | ||
| مؤشر | وصف المؤشر | PWR: الطاقة لأعلى أو لأسفل PON: ONU مسجل LOS: حالة الارتباط البصري |
إدارة الشبكات | وضع الإدارة | دعم IEEE802.3 QAM (EPON) دعم ITU-T G.984.X OMCI (GPON) |
وظيفة | مراقبة الحالة ، إدارة التكوين ، التنبيه | |
مواصفات OR | ||
المواصفات البصرية | الطول الموجي | بدون إصدار WDM: 1550 نانومتر مع إصدار WDM: |
مدخلات الطاقة الضوئية | -8 ~ +2 ديسيبل | |
يوصي بصري | -6 ~ 0 ديسيبل | |
