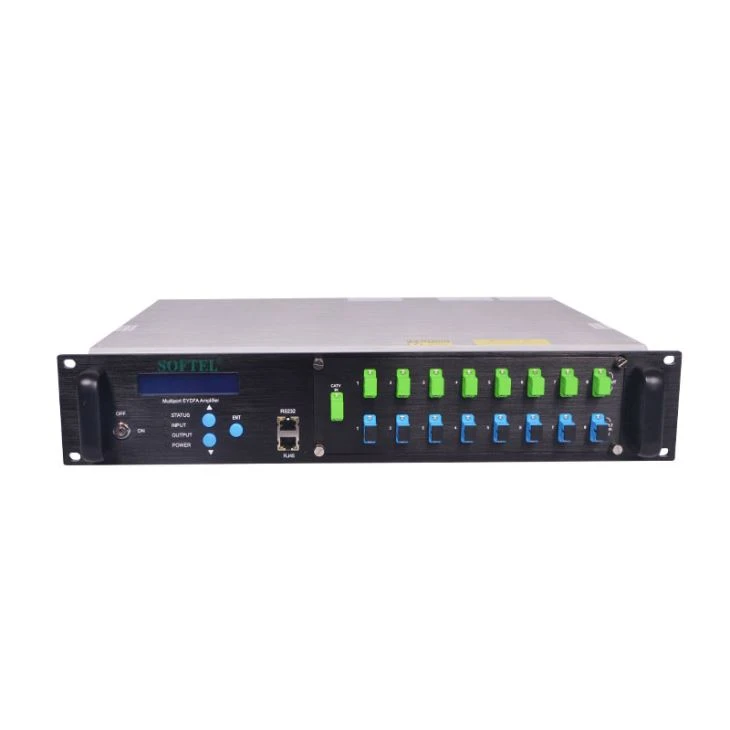

مضخم EDFA عالي الطاقة 1550 نانومتر
مضخم EDFA عالي الطاقة 1550 نانومتر

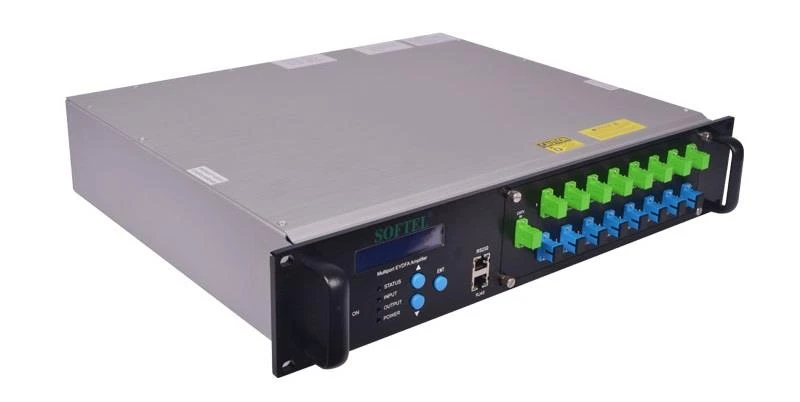

SOFTEL 8 مضخم صوت عالي القدرة CATV 1550nm EDFA هو مضخم ألياف منخفض الضوضاء وعالي الأداء Er-Yb. كل ناتج مدمج WDM (معدد إرسال بتقسيم طول الموجة 1310/1490/1550 نانومتر) ، ويؤدي إلى مضاعفة تدفق البيانات لـ OLT و ONU بشكل ملائم إلى إخراج مضخم الألياف من خلال واجهة بصرية 1310nm و 1490nm. إنها المعدات المثالية لشبكة FTTX.
المميزات
1. 1540 ~ 1563nm الطول الموجي التشغيل لمضخم بصري
2. 500 ~ 10000mW (27 ~ 40dBm) طاقة انتاج عالية
3. رقم فرعي منخفض الضوضاء (النوع ≤4.5dB ، الحد الأقصى ≤5.0dB)
4. الأداء العالي والموثوقية العالية
5. 8 ~ 64 منفذ بصري للوصلة الصاعدة ، المستخدمة في OLT
6. إخراج بصري 1550nm ، متعدد البيانات 1310 / 1490nm دفق البيانات
7. يمكن أن تكون متوافقة مع أي تقنية FTTx PON: EPON / GEPON ، GPON ، BPON ، DPON
8. الكمال RS232 ، SNMP
9. مساحة فعالة ، وتركيب مرن وسهل التشغيل
10. نسبة P / P ممتازة
معلمة تقنيةمضخم EDFA عالي الطاقة 1550 نانومتر
فهرس | الملحق | |||||
الحد الأدنى. | نوع. | ماكس. | ||||
ميزة بصرية | نطاق الطول الموجي أثناء التشغيل | (نانومتر) | 1540 | 1563 | CATV | |
مدخل الطاقة | (ديسيبل) | -10 | 7.5 | |||
إجمالي انتاج الطاقة 1) | (ديسيبل) | 27 | 32 | 1U | ||
28 | 37 | 2U | ||||
عدد منافذ الإخراج | (قطعة) | 4 | 16 | 1U ، SC / APC ، LC / APC | ||
8 | 32 | 1U ، LC / APC | ||||
8 | 32 | 2U ، SC / APC ، LC / APC | ||||
16 | 64 | 2U ، LC / APC | ||||
اختلاف كل انتاج الطاقة | (ديسيبل) | -0.5 | 0.5 | |||
نطاق انتاج الطاقة قابل للتعديل | (ديسيبل) | -6 | 0 | |||
رقم الضوضاء (Pin=0dBm) | (ديسيبل) | 4.5 | 5 | SOA5437 | ||
فقدان الاعتماد على الاستقطاب | (ديسيبل) | 0.3 | ||||
كسب اعتماد الاستقطاب | (ديسيبل) | 0.4 | ||||
تشتت وضع الاستقطاب | (ps / نانومتر) | 0.3 | ||||
عزل المدخلات / الإخراج | (ديسيبل) | 30 | ||||
تسرب طاقة المضخة | (ديسيبل) | -30 | ||||
فقدان الصدى | (ديسيبل) | 55 | APC | |||
السمة العامة | واجهة تسلسلية | RS232 | ||||
واجهة إدارة شبكة SNMP | RJ45 | |||||
مزود الطاقة | (V) | 90 | 265 | 220 فولت تيار متردد | ||
30 | 72 | -48 فولت تيار مستمر | ||||
تستهلك الطاقة | (W) | 150 | ||||
درجة حرارة العمل. | ( °C ) | -5 | 65 | |||
درجة الحرارة التخزين. | ( °C ) | -40 | 80 | |||
الرطوبة النسبية | (%) | 5 | 95 | |||
الحجم (العرض) × (العمق) × (الارتفاع) | 19 × 14.3 × 1.75 (GG quot ؛) 483 × 363 × 44 (مم) | 1RU (19"؛) | ||||
19 × 14.7 × 3.5 (GG quot ؛) 483 × 373 × 89 (مم) | 2RU (19"؛) | |||||
ملاحظات
1. إن المكون الرئيسي لليزر المضخم حساس للكهرباء الساكنة ، لذا يرجى إبقاء مكبر الصوت بعيداً عن الكهرباء الساكنة. علاوة على ذلك ، يرجى إبعاده عن الأشياء الكاوية. يرجى الحفاظ على مكبر الصوت في درجة حرارة بين -25 65 و 65 ℃.
2. يرجى التأكد من تأريض السلطة.
3. من فضلك لا تحاول الآن النظر في الموصلات الضوئية عند تطبيق الطاقة ، قد يؤدي إلى تلف العين.
4. من فضلك لا تسد حفرة تشتت التدفئة والحفاظ على آلة الهواء.
5. يرجى عدم فتح الجهاز أو إزالة أي أجزاء من الجهاز.
6. يرجى عدم إدخال سلك التصحيح عند تشغيل الطاقة
7. الرجاء عدم اختبار EDFA أكثر من مرة.
