الكابلات الضوئية Adss

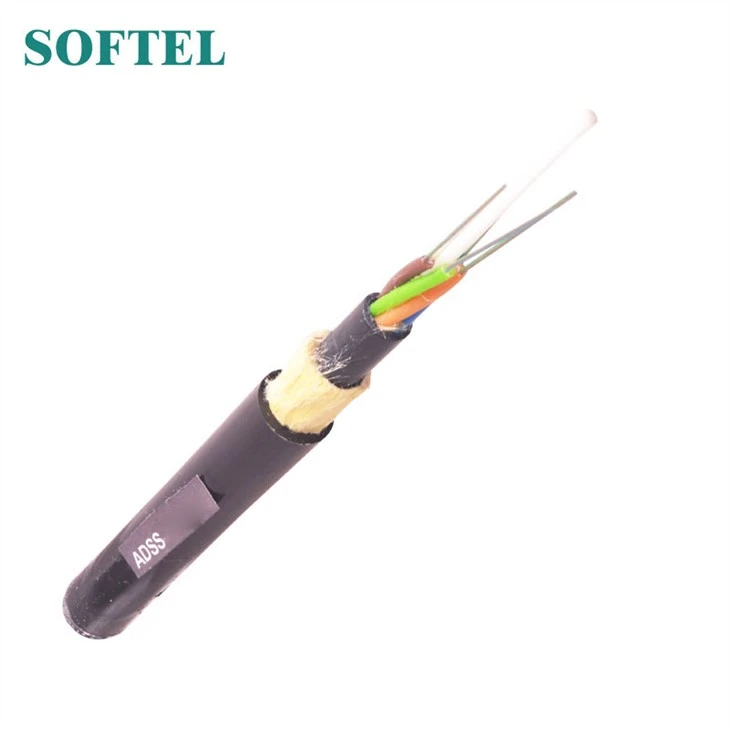

كبل Adss البصري هو نمط أنبوب فضفاض ، وكابل ألياف بصرية مع عضو قوة مركزي FRP

إرسال التحقيق

مقدمة المنتج

الكابلات الضوئية Adss

Adss Optical Cable

نظرة عامة على المنتج من الكابلات البصرية Adss

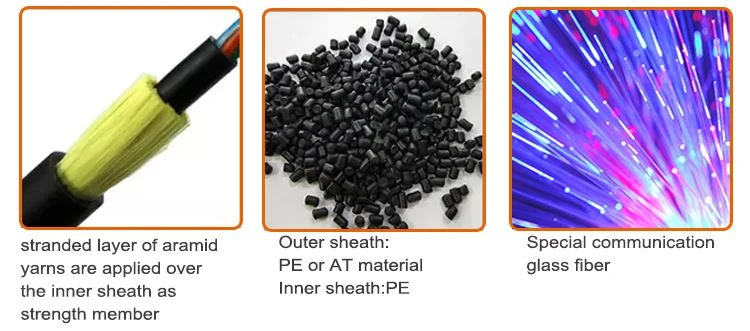

هيكل أنبوب فضفاض ، أنابيب مملوءة بالهلام ، عناصر (أنابيب وحشو عند الضرورة) موضوعة حول عضو مركزي غير معدني متين ، خيوط بوليستر تستخدم لربط قلب الكابل ، شريط مانع للماء ملفوف في قلب الكابل ، خيوط أراميد مقواة ، 1 ريبوردو غلاف خارجي PE.

Adss Optical Cable 2

الألياف&أمبير ؛ رمز tubecolorمنالكابلات الضوئية Adss

لا	1	2	3	4	5	6
اللون	أزرق	البرتقالي	أخضر	بنى	سليت	أبيض
لا	7	8	9	10	11	12
اللون	أحمر	أسود	الأصفر	البنفسجي	زهري	أكوا

Adss Optical Cable 3

معلمات المنتج من الكابلات البصرية Adss

SN	بند	وحدة	القيمة
1	عدد الألياف	العد	24
2	عدد الألياف لكل أنبوب	العد	6
3	هيكل الكابل	العد	1+6
4	سماكة الغلاف الخارجي	مم	الاسمي 1.7
5	قطر الكابل (± 5٪)	مم	11.0
6	وزن الكابل (± 10٪)	كجم / كم	88
7	الحد الأقصى المسموح به	N	4000
8	سحق قصير المدى	N / 100 مم	1000
9	امتداد	m	≤100
10	سرعة الرياح	كم / ساعة	60~140
11	سماكة الجليد	مم	0
12	ترهل التثبيت	%	≥1.0

مميزات الكابلات الضوئية للإعلانات

3.1 الحد الأدنى لنصف قطر الانحناء للتثبيت

ثابت: قطر كابل 10x

ديناميكي: قطر كابل 20x

3.2 نطاق درجة حرارة التطبيق

العملية: -20 ℃ ~ +60 ℃

التثبيت: -10 ℃ ~ +60 ℃

التخزين / النقل: -20 ~ +60 ℃

3.3 أمبير&الميكانيكي الرئيسي ؛ اختبار الأداء البيئي

بند

TestMروح

شرط القبول

قوة الشد

IEC 60794-1-2-E1

- الحمل: الحد الأقصى المسموح به

- طول الكابل: حوالي 50 م

- وقت التحميل: 1 دقيقة

- إجهاد الألياف 0.33٪ جنيه استرليني

- لا يوجد كسر في الألياف ولا ضرر للغمد.

اختبار السحق

IEC 60794-1-2-E3

- الحمل: سحق قصير المدى

- وقت التحميل: 1 دقيقة

- تغيير الخسارة £ 0.1dB@1550nma بعد الاختبار

- لا يوجد كسر في الألياف ولا ضرر للغمد.

سمة من سماتالكابلات الضوئية Adss

معلومات G652Dfiber

قطر حقل الوضع (1310 نانومتر): 9.2 مم ± 0.4 مم

قطر حقل الوضع (1550 نانومتر): 10.4 مم ± 0.8 مم

قطع الطول الموجي للألياف السلكية (lcc): 1260 نانومتر

التوهين عند 1310 نانومتر: 0.36 ديسيبل / كم

التوهين عند 1550 نانومتر: 0.22 ديسيبل / كم

خسارة الانحناء عند 1550 نانومتر (100 دورة ، نصف قطر 30 مم): 0.05 ديسيبل

تشتت في النطاق من 1288 إلى 1339 نانومتر: 3.5 جنيه إسترليني / (نانومتر • كم)

التشتت عند 1550 نانومتر: 18 جنيهًا إسترلينيًا / (نانومتر • كم)

منحدر التشتت عند الطول الموجي للتشتت الصفري: 0.092 جنيه إسترليني / (نانومتر 2 • كم)

أمبير الميكانيكية الرئيسية&؛ اختبار الأداء البيئي

بند	طريقة اختبار	شرط القبول
قوة الشد IEC 794-1-2-E1	- الحمل: شد قصير المدى - طول الكابل: حوالي 50 م	- إجهاد الألياف £ 0.15٪ - تغيير الخسارة 0.1 جنيه إسترليني عند 1550 نانومتر - لا يوجد كسر في الألياف ولا ضرر للغمد
اختبار السحق IEC 60794-1-2-E3	- الحمل: سحق قصير المدى - وقت التحميل: 1 دقيقة	- تغيير الخسارة £ 0.05dB@1550nm - لا يوجد كسر في الألياف ولا ضرر للغمد.
اختبار التأثير IEC 60794-1-2-E4	- نقاط التأثير: 3 - أوقات كل نقطة: 1 - طاقة التأثير: 5J	- تغيير الخسارة 0.1dB@1550nm - لا يوجد كسر في الألياف ولا ضرر للغمد.
اختبار درجة حرارة الدراجات YD / T901-2001-4.4.4.1	- درجة الحرارة: +20oC → -40oC → +70oC → +20oC - الوقت لكل خطوة: 12 ساعة - عدد الدورات: 2	- تغيير الخسارة £ 0.05 ديسيبل / كم @ 1550 نانومتر - لا يوجد كسر في الألياف ولا ضرر للغمد.
