نظرة عامة على المنتجGYXTW 4 Core Fiber
2.1 مقدمة

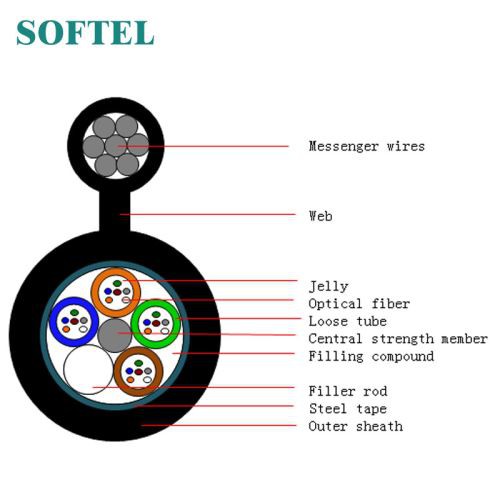

بناء الأنبوب المركزي ، مملوءة بمركب الهلام ، شريط مانع لتسرب المياه وشريط فولاذي ، ثم غلاف خارجي PE مدمج مع عنصرين من قوة الأسلاك الفولاذية.
2.2 رمز اللون
لون الأنبوب طبيعي ، لون الألياف في الأنبوب يبدأ من رقم 1 أزرق.
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
أزرق | البرتقالي | أخضر | بنى | اللون الرمادي | أبيض | أحمر | أسود | الأصفر | أرجواني | زهري | أكوا |
2.3 هيكل الكابل والمعلمة
SN | بند | وحدة | القيمة | ||
1 | عدد الألياف | العد | 4/6 | 8/12 | 24 |
2 | قطر الأنبوب | العد | 2.2 | 2.4 | 3.2 |
3 | قطر الكابل (± 5٪) | مم | 8.5 | 8.7 | 9.5 |
4 | وزن الكابل (± 10٪) | كجم / كم | 72 | 74 | 87 |
5 | التوتر قصير المدى | N | 1500 | ||
6 | سحق قصير المدى | N / 100 مم | 1000 |
ملاحظة: الأحجام الميكانيكية هي قيم رمزية.
3. خاصية GYXTW 4 Core Fiber
3.1 الحد الأدنى لنصف قطر الانحناء للتثبيت
ثابت: قطر الكابل 15x
ديناميكي: قطر كابل 20x
3.2 نطاق درجة حرارة التطبيق
العملية: - 40 ℃ ~ +60 ℃
التثبيت: -10 ℃ ~ +60 ℃
التخزين / النقل: - 40 ℃ ~ +60 ℃
3.3 أمبير&الميكانيكي الرئيسي ؛ اختبار الأداء البيئي
بند | طريقة اختبار | شرط القبول |
قوة الشد IEC 60794-1-2-E1 | - الحمل: شد قصير المدى - طول الكابل: حوالي 50 م - وقت التحميل: 1 دقيقة | - إجهاد الألياف £ 0.6٪ - لا يوجد كسر في الألياف ولا ضرر للغمد. |
اختبار السحق IEC 60794-1-2-E3 | - الحمل: سحق قصير المدى - وقت التحميل: 1 دقيقة | - تغيير الخسارة £ 0.1dB@1550nm - لا يوجد كسر في الألياف ولا ضرر للغمد. |
4. خاصية GYXTW 4 Core Fiber
معلومات G652Dfiber
قطر مجال الوضع (1310 نانومتر): 9.2 مم ± 0.4 مم
قطر حقل الوضع (1550 نانومتر): 10.4 مم ± 0.8 مم
قطع الطول الموجي للألياف السلكية (lcc): 1260 نانومتر
التوهين عند 1310 نانومتر: 0.36 ديسيبل / كم
التوهين عند 1550 نانومتر: 0.22 ديسيبل / كم
خسارة الانحناء عند 1550 نانومتر (100 دورة ، نصف قطر 30 مم): 0.05 ديسيبل
تشتت في النطاق من 1288 إلى 1339 نانومتر: 3.5 جنيه إسترليني / (نانومتر • كم)
التشتت عند 1550 نانومتر: 18 جنيهًا إسترلينيًا / (نانومتر • كم)
منحدر التشتت عند الطول الموجي للتشتت الصفري: 0.092 جنيه إسترليني / (نانومتر 2 • كم)
حزمة من GYXTW 4 Core Fiber
عملية إنتاج GYXTW 4 Core Fiber
