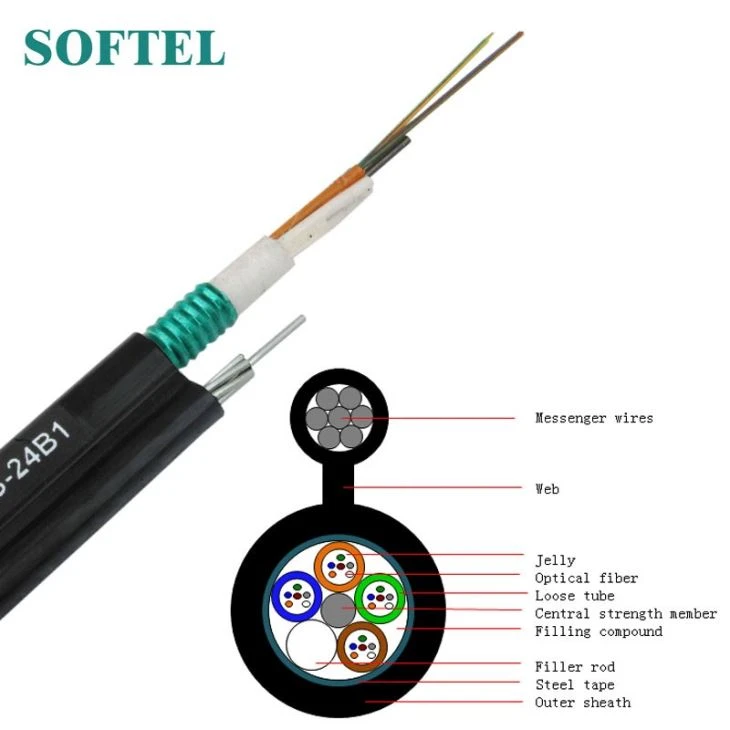

كابل الألياف الضوئية أحادي الوضع
كابل الألياف الضوئية أحادي الوضع
وصف

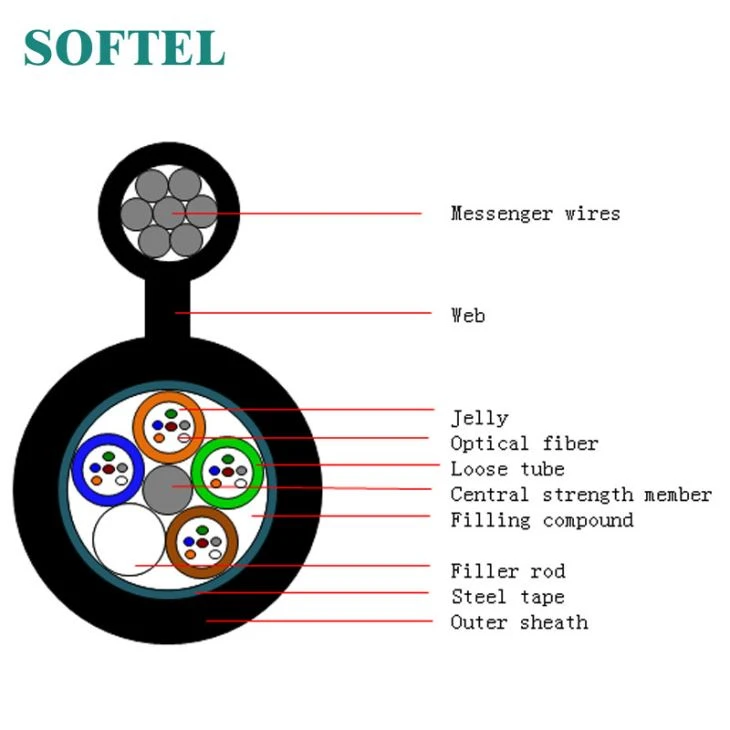

مع عضو القوة المركزية المعدني من الأسلاك الفولاذية والغلاف الداخلي لحاجز الرطوبة الذي يشتمل على سلك رسول فولاذي ، فإن هذا الكبل الليفي البصري ذو الوضع الواحد مناسب للتركيب العلوي مثل القطب إلى القطب أو المبنى إلى القطب.
خصائص الألياف الضوئية (ألياف G652D)
قطر مجال الوضع (1310 نانومتر): 9.2 مم ± 0.4 مم
قطر مجال الوضع (1550 نانومتر): 10.4 مم ± 0.8 مم
قطع طول الموجة من الألياف الكابلات (LCC): £ 1260nm
التوهين عند 1310nm: 0.36dB / km
التوهين عند 1550 نانومتر: 0.22 جنيه استرليني / كم
خسارة الانحناء عند 1550 نانومتر (100 دورة ، نصف قطر 30 مم): 0.05 جنيه استرليني
التشتت في النطاق 1288 إلى 1339 نانومتر: 3.5ps جنيه استرليني / (نانومتر • كم)
التشتت عند 1550 نانومتر: 18 جنيهًا إسترلينيًا / (نانومتر • كم)
منحدر التشتت عند طول موجة التشتت الصفري: 0.092 جنيهًا إسترلينيًا / (nm2 • km)
خصائص الأبعاد
تعيين | ماكس. رقم | سلك / حامل فولاذي | تقطعت | الكبل الاسمي | الكبل الاسمي |
من ألياف لكل أنبوب | القطر (مم) | الوحدات | قطر (مم) | الوزن (كجم / كم) | |
GYTC8S 2-36 | 6 | 2.3 | 6 | 11.6X25.5 | 270 |
GYTC8S 38-72 | 12 | 2.3 | 6 | 13.2X28.5 | 310 |
GYTC8S 74-96 | 12 | 2.3 | 8 | 14.9X33.0 | 390 |
GYTC8S 98-120 | 12 | 2.3 | 10 | 16.8X33.0 | 390 |
GYTC8S 122-144 | 12 | 2.3 | 12 | 18.8X35.0 | 440 |
أمبير&الميكانيكية ؛ الخصائص البيئية
بند | خصائص الكابلات الضوئية ذات الوضع المفرد | ||
GYTC8S 2-72 | GYTC8S 74-96 | GYTC8S 98-144 | |
قوة الشد | 9000N | 10000N | 12000N |
مقاومة السحق | 1000/100 مم | ||
أثناء التثبيت | 20 مرة قطر الكابل | ||
بعد التثبيت | 10 مرات قطر الكابل | ||
سلك رسول | القطر: 1.2mmx7 حبلا أسلاك الفولاذ | ||
التخزين (درجة مئوية) | -50 إلى+70 | ||
التشغيل (درجة مئوية) | -40 إلى+60 | ||
