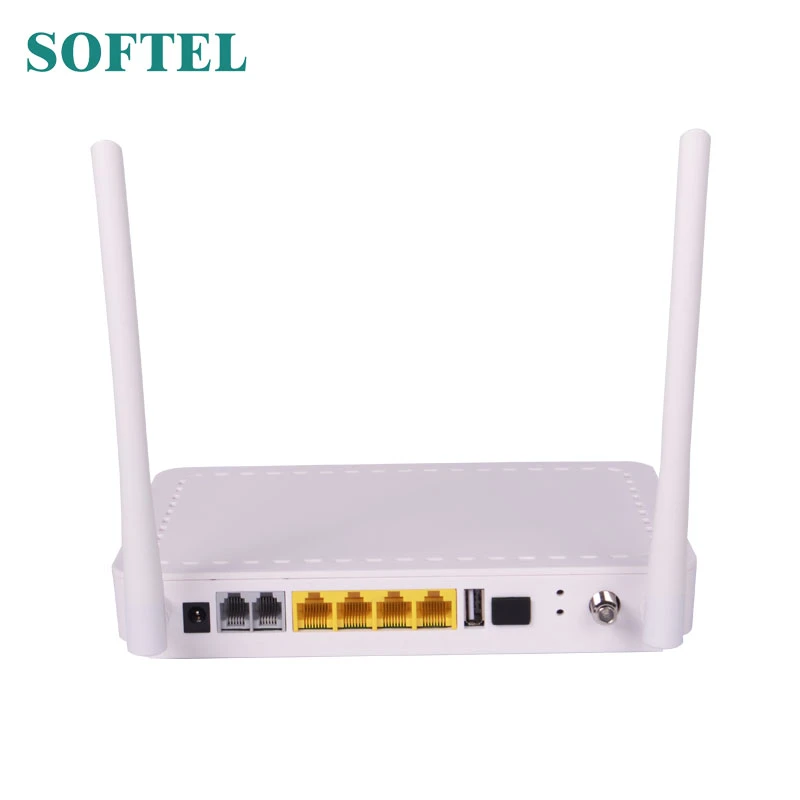

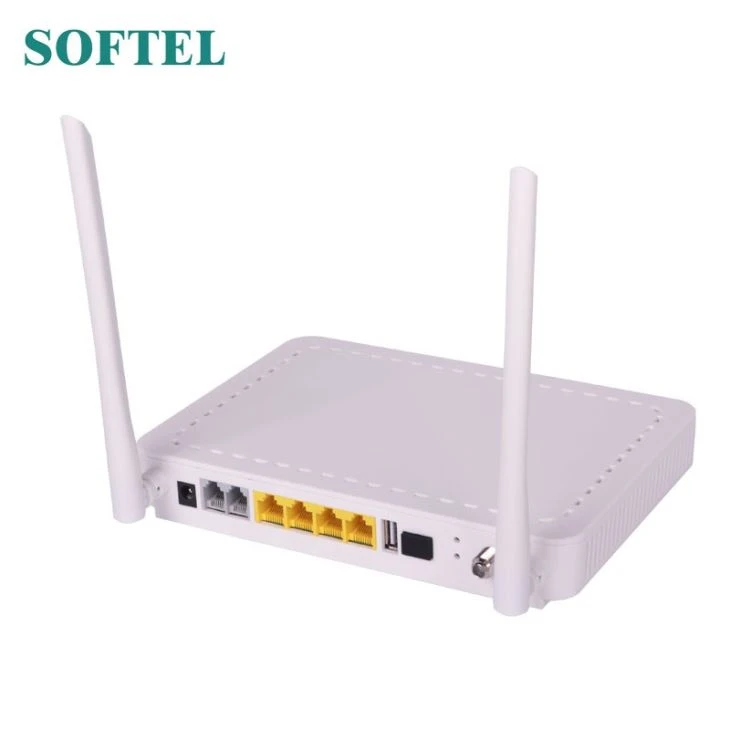

1GE 3FE CATV WIFI GPON ONT مع 2 الأواني

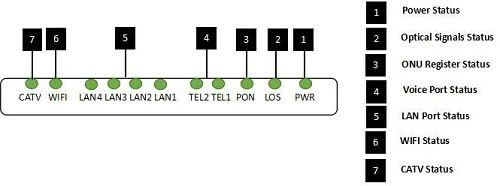

1

PWR

حالة الطاقة

On: ON ON هو السلطة على; إيقاف: ONT هو إيقاف تشغيل الطاقة;

2

لوس

إشارات GPON الضوئية

On: الطاقة البصرية أقل من حساسية المتلقي;
إيقاف: البصرية في وضعها الطبيعي

3

بون

تسجيل ONT

على: النجاح في التسجيل في OLT;
وامض: في عملية التسجيل إلى OLT; إيقاف: في عملية التسجيل إلى OLT;

4

TEL1-2

حالة منفذ الهاتف

في:الاتصال بين منفذ TEL
وقد تم إعداد الملقم الصوتي ونومينغ:يتم تأسيس الخدمة الصوتية من ميناء TEL؛
قباله:الاتصال بين منفذ TEL
ولم يتم إعداد الملقم الصوتي.

5

LAN1-4

حالة منفذ الشبكة المحلية

On: اتصال Ethernet طبيعي; وامض: يتم إرسال البيانات عبر منفذ إيثرنت؛
إيقاف: لم يتم إعداد اتصال Ethernet;

6

Wifi

Wifi

وامض:ويجري نقل البيانات
في:فتح وظيفة Wi-Fi

7

CATV

حالة CATV

في:CATV البصرية العادية
قباله:إشارات CATV لا يتم تلقيها

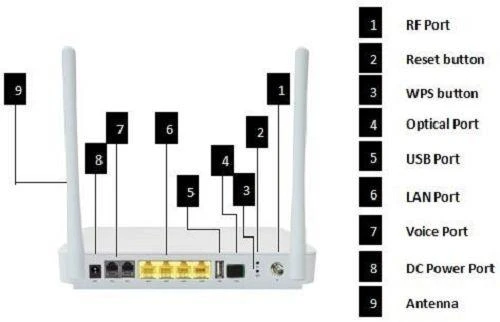

واجهه

واجهة PON

1 * منفذ GPON، FSAN G.984.2 القياسية، الفئة B + معدل البيانات المصب:2.488 جيجابت في الثانية
معدل بيانات المنبع:1.244Gbps SC / PC وضع واحد الألياف
28dB وصلة الخسارة ومسافة 20KM مع 1:128

واجهة CATV

1 خرج RF
موصل F-نوع

POTS ميناء

2 * RJ11 مع 3REN ماكس 1km المسافة
حلقة متوازنة، 50V RMS

واجهة إيثرنت

1 * 10/100/1000M و 3 * 10/100auto التفاوض وضع كامل / نصف المزدوج
RJ45 موصل السيارات MDI / MDI-X مسافة 100m

واجهة USB

1 * USB 2.0 معدل انتقال واجهة: 480Mbps

واجهة الطاقة

12V التيار DC امدادات الطاقة

الاداء

معلمات

بون
المعلمة البصرية

الطول الموجي: تكس 1310nm، Rx1490nm تكس الطاقة البصرية: 0.5 ~ 5dBm
Rx الحساسية: -28dBm

الطاقة البصرية التشبع: -8dBm نوع موصل: SC
الألياف البصرية: 9/125ɥm الألياف أحادية الوضع

معلمة نقل البيانات

PON الإنتاجية: المصب 2.488Gbit /s; المنبع 1.244 جيجابت/ثانية
إيثرنت: 100Mbps أو 1000Mbps نسبة فقدان الحزمة:<1*10e-12>
الكمون:<>

القدرة على العمل

تبديل سرعة الأسلاك طبقة 2
دعم VLAN TAG / UNTAG، دعم دعم الترجمة دعم الحد من السرعة المنفذ
دعم الأولوية تصنيف دعم السيطرة العاصفة للبث
دعم الكشف عن الارتباط

إدارة الشبكات

وضع الإدارة

واجهة OMCI المتوافقة مع المعايير كما هو محدد من قبل ITU-T G.984.4 الدعم TR069 وإدارة الويب

وظيفة الإدارة

مراقبة الحالة، إدارة التكوين، المنبه
إدارة، إدارة السجل

الميزات المادية

قذيفه

غلاف بلاستيكي

السلطه

محول مصدر طاقة خارجي 12VDC/1A
استهلاك الطاقة:<>

البعد والوزن

بُعد الصنف:200mm (L) × 140mm (W) × 32mm (H)
وزن الصنف:0.3 كجم

المواصفات البيئية

درجة حرارة التشغيل: 0 إلى 50 درجة مئوية درجة حرارة التخزين: -40 إلى 85 درجة مئوية
رطوبة التشغيل: 10٪ إلى 90٪(غير التكثيف)
رطوبة التخزين: 10٪ إلى 90٪(غير التكثيف)
