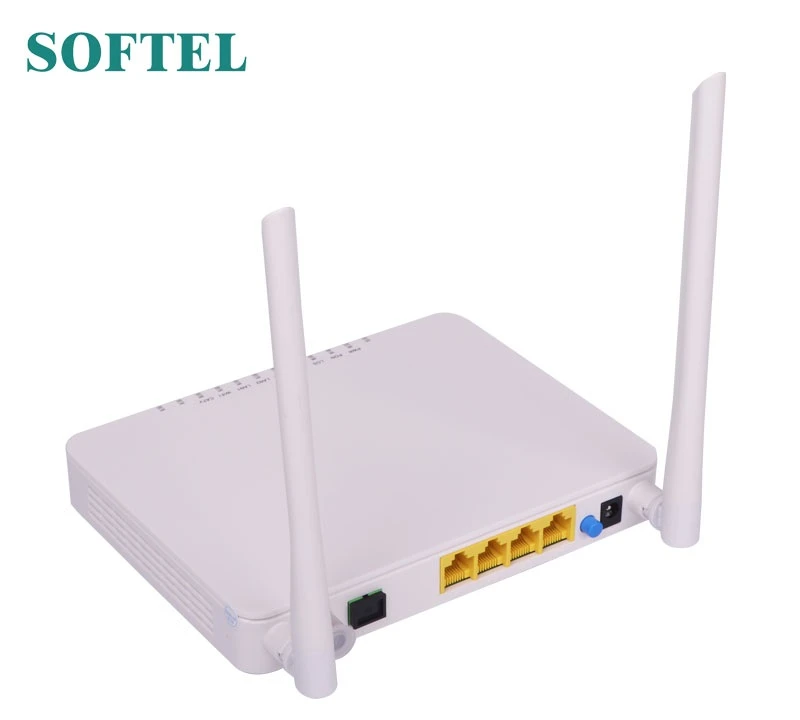

4GE الكيبل التلفزيوني واي فاي ONU GPON

واجهه المستخدم

واجهة Uplink

1 * منفذ GPON ، FSAN G.984.2 قياسي ، فئة B +
معدل البيانات المصب: 2.488Gbps
معدل البيانات الأولية: 1.244Gbps
SC / PC الألياف وضع واحد
28dB وصلة فقدان ومسافة 30KM مع 1: 128

واجهة الكيبل التلفزيوني

1 RF الإخراج
أنثى F- نوع الموصل

واجهة إيثرنت

4 * 10/100 / 1000Mauto التفاوض
وضع الازدواج الكامل / النصف
موصل RJ45
السيارات MDI / MDI-X
مسافة 100 متر

واجهة السلطة

12V العاصمة امدادات الطاقة

معايير الأداء

PON
بصري
معامل

الطول الموجي: TX 1310nm ، Rx1490nm
الطاقة الضوئية Tx: 0 ～ 5dBm
حساسية Rx: -27dBm
تشبع الطاقة الضوئية: -8dBm
نوع الموصل: SC
الألياف البصرية: 9 / 125ɥm الألياف أحادية الوضع

نقل البيانات
معامل

الإنتاجية PON: 2.488Gbit / ss المصب ؛ المنبع 1.244 جيجابت / ثانية
إيثرنت: 1000Mbps
نسبة فقدان الحزمة: <1 *="">
الكمون: <>

القدرة التجارية

الطبقة 2 تبديل سرعة الأسلاك
دعم VLAN TAG / UNTAG conversion VLAN التحويل
دعم الحد المستندة إلى منفذ السرعة
دعم تصنيف الأولوية
دعم السيطرة العاصفة للبث
دعم كشف الارتباط

إدارة الشبكات

وضع الإدارة

السطح البيني OMCI المتوافق مع المعايير كما هو محدد في التوصية ITU-T G.984.4
دعم TR069 وإدارة الويب

المهام إلادارية

رصد الحالة ، وإدارة التكوين ، وإدارة الإنذار ، وإدارة السجل

خصائص فيزيائية

الصدف

غلاف بلاستيكي

قوة

12VDC / 1A محول التيار الكهربائي
استهلاك الطاقة: <>

البعد والوزن

البعد البند: 200 مم (L) × 140 مم (W) × 33 مم (H)
وزن السلعة: 0.5kg

بيئي
مواصفات

درجة حرارة التشغيل: 0 إلى 50 درجة مئوية
درجة حرارة التخزين: -40 إلى 85 درجة مئوية
الرطوبة التشغيل: 10 ٪ إلى 90 ٪ (بدون تكاثف)
الرطوبة التخزين: 5 ٪ إلى 95 ٪ (بدون تكاثف)

معايير الأداء

اساسي

IEEE802.11b / ز / ن

تكرر

2.400 ~ 2.500 جيجا هرتز

معدل البيانات اللاسلكية

IEEE 802.11b: 1،2،5.5،11Mbps
IEEE 802.11g: 6،9،12،18،24،36،48،54Mbps
IEEE 802.11n: حتى 200 ميجابت في الثانية

مخططات التعديل

802.11g: 64QAM ، 16QAM ، QPSK ، BPSK ، DSSS 802.11b: CCK ، DQPSK ، DBPSK =
HT20: 64 QAM ، 16QAM ، QPSK ، BPSK

قناة

13 * قناة ، شكلي لتلبية معايير الولايات المتحدة الأمريكية وكندا واليابان والصين

تلقي الترددات اللاسلكية

802.11b: -96dBm @ 1 ميغابت في الثانية ؛ -93dBm @ 2 ميغابت في الثانية ؛
-91dBm @ 5.5 ميغابت في الثانية ؛ -88dBm @ 11 ميغابت في الثانية
802.11g: -90dBm @ 6 ميغابت في الثانية ؛ -89dBm @ 9 ميغابت في الثانية ؛
-89dBm @ 12 ميغابت في الثانية ؛ -867dBm @ 18 ميغابت في الثانية ؛
-83dBm @ 24 ميغابت في الثانية ؛ -79 ديسيبل @ 36 ميغابت في الثانية ؛
-75dBm @ 48 ميغابت في الثانية ؛ -75dBm @ 54 ميغابت في الثانية
802.11n: -96dBm @ 1 ميغابت في الثانية ؛ -88dBm @ 11 ميغابت في الثانية ؛
90dBm- مدخل @ 6Mbps. -75dBm @ 54Mbps و.
-86dBm @ M0 / 20MHZ، -69dBm @ M15 / 20MHZ.

RF تكساس السلطة

• إخراج الطاقة من وضع B @ 11 ميغابت في الثانية: 18dBm +/- 2
• إخراج الطاقة من وضع G بسرعة 54 ميجابت في الثانية: 16dBm +/- 2
• وضع الطاقة 11n TX @ HT20: 16 ديسيبل +/- 2

وضع التشفير

64 بت و 128 بت WEP و AES و TKIP و WPA و WPA2 و 802.1x

بعد انتقال

100m داخل منطقة التغطية
300m منطقة التغطية في الهواء الطلق
(تختلف تبعا للبيئة الفعلية)

الطول الموجي

1100-1600nm

عودة بصرية الخسارة

> 45dB درجة

مدخلات الطاقة الضوئية

-15dBm ~ 0dBm

ONT-4GE-RFW

-18dBm ~ -9dBm

ONT-4GE-RFW-L

-18dBm ~ 0dBm

ONT-4GE-RFW-A

تردد الترددات اللاسلكية

47MHz ~ 1000MHz

رافعة الإخراج RF

84dBuV (@ -5dBm @ 85MHz)

ONT-4GE-RFW

81dBuV (@ -10dBm @ 85MHz)

ONT-4GE-RFW-L

78dBuV (@ -12 ~ -2dBm @ 85MHz)

ONT-4GE-RFW-A

لجنة المصالحة الوطنية

> 47dB (@ -5dBm @ DS22 Channel)

ONT-4GE-RFW

> 41 ديسيبل (@ -10 ديسيبل @ DS22 قناة)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

منظمات المجتمع المدني

> 60dBc (@ -5dBm @ DS22 Channel)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ DS22 Channel)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

CTB

> 60dBc (@ -5dBm @ DS22 Channel)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ DS22 Channel)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

RF العائد الناتج الخسارة

> 14dB

ONT-4GE-RFW

> 12dB

ONT-4GE-RFW-L
ONT-4GE-RFW-A

75ohm إخراج

وظيفة AGC

الدعم

ONT-4GE-RFW-A
