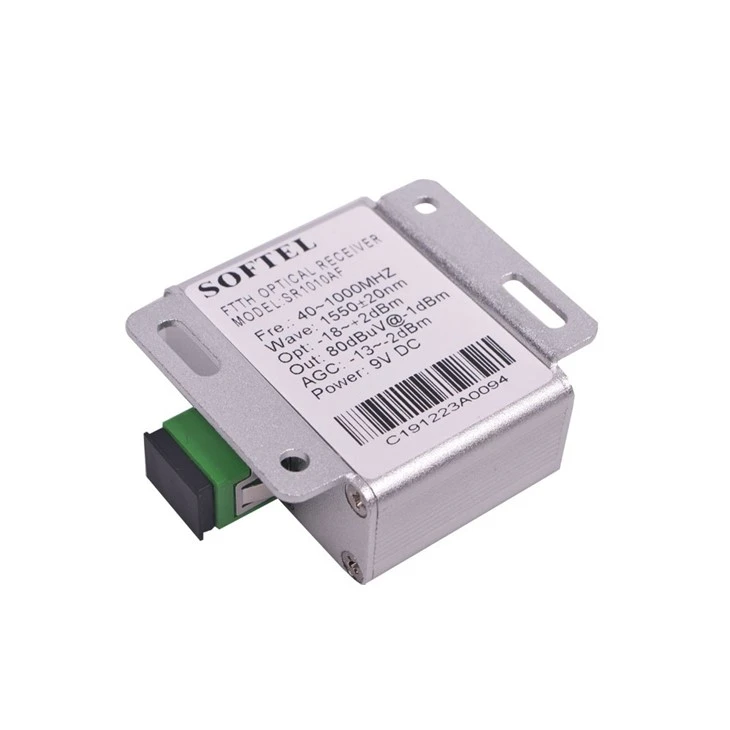

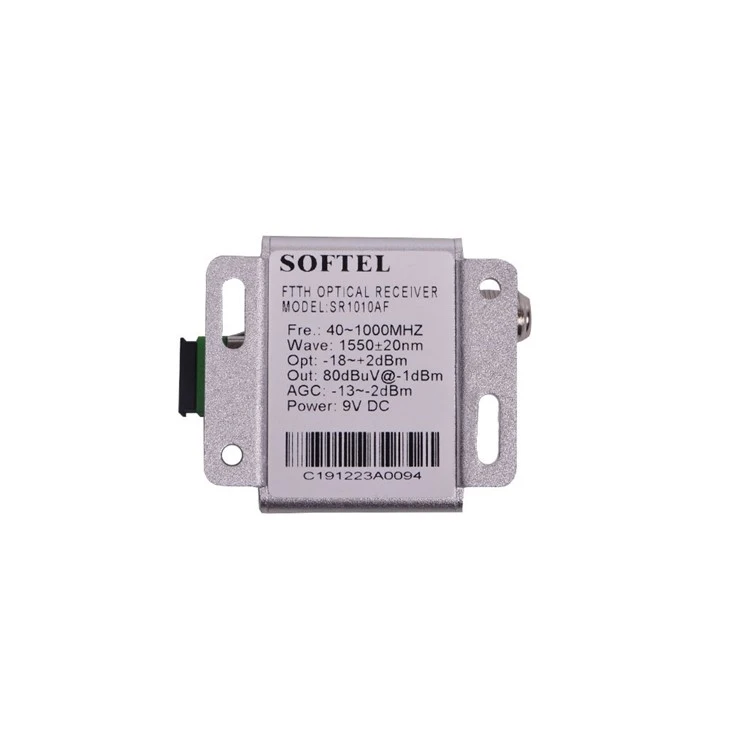

عقدة الاستقبال البصري للتلفزيون النشط FTTH
ملخص:
يوفر الطراز SR1010AFWA-9U Series عرض نطاق ترددي يتراوح من 40 إلى 1002 ميجاهرتز، ومكبر صوت ممتاز في الإضاءة المنخفضة ووحدة ضبط الكسب، ووحدة تحكم صناعية 8 بت، وواجهة مريحة وتطبيق للعملاء الطرفيين.
يحتوي SR1010AFWA مع الإدخال البصري لسلسلة WDM على إشارات CATV تناظرية ورقمية للمسار الأمامي عند 1550 نانومتر، وبيانات Ethernet عند 1490 نانومتر وبيانات Ethernet عند 1310 نانومتر. يمرر الإخراج البصري إشارات 1310 نانومتر و1490 نانومتر. يذهب الطول الموجي 1550 نانومتر إلى الثنائي الضوئي ويتم تضخيمه.
طلب:
تطبيقات محول التلفزيون التناظري والتلفزيون الرقمي FTTX O-E.
خطية عالية وتشويه منخفض ونطاق AGC واسع للطاقة الضوئية (-13dBm إلى -2dBm).
نطاق إدخال بصري واسع للتشغيل يتراوح من 2 إلى -20 ديسيبل مللي متر عند 1100 إلى 1600 نانومتر.
مدخل طاقة بصري اختياري -2 إلى 1 ديسيبل مللي واط لأداء خرج التردد اللاسلكي.
'-13 إلى -2dBm الإدخال البصري إخراج التردد اللاسلكي: +83dBuV لكل قناة عند 3.5% OMI (إدخال تعديل 22dBmV).
نطاق التردد الكامل 40-1002 ميجا هرتز مع تركيب مرن صغير CATV وإمدادات الطاقة على الخط.
تحديد:
| رقم البند | وحدة | وصف | ملاحظة | |
| واجهة العملاء | ||||
| 1 | موصل الترددات اللاسلكية | موصل 75Ω "F". | المعيار المتحد | |
| 2 | موصل الإدخال البصري | SC/APC | ||
| موصل الإخراج البصري | SC/الكمبيوتر | |||
| 3 | توريد العاصمة | محول العاصمة | ||
| المعلمة البصرية | ||||
| 4 | طاقة الإدخال الضوئية | ديسيبل | -20 ~ +2 | |
| 5 | فقدان العودة البصرية | ديسيبل | 15 (الحد الأدنى)، 45 (النوع) | |
| 6 | الطول الموجي للتشغيل (Rx) | نانومتر | 1100 - 1600 | |
| 7 | الاستجابة | A/W | >0.9 | |
| فقدان الإدراج | ديسيبل | 0.4 (النوع)، 0.6 (الحد الأقصى) | ||
| تمرير الطول الموجي | نانومتر | 1310/1490 | ||
| عزل | ديسيبل | 35 (دقيقة) | ||
| 8 | نوع الألياف الضوئية | ألياف SM 9/125um SM | ||
| معلمة الترددات اللاسلكية | ||||
| 9 | نطاق التردد | ميغاهيرتز | 40 ~1002 | |
| 10 | تسطيح الفرقة | ديسيبل | <±1 | |
| 12 | مستوى الإخراج(@AGC) | dBuV | 83 | أقصى إخراج قابل للتخصيص إلى 104 ديسيبل |
| نطاق AGC البصري | ديسيبل | -13 ~ -2 | ||
| نطاق كسب الترددات اللاسلكية | ديسيبل | 22 | ||
| 13 | مقاومة الإخراج | أوم | 75 | |
| 14 | تردد إخراج الكيبل التلفزيوني. إجابة | ميغاهيرتز | 40 ~1002 | اختبار في الإشارة التناظرية |
| 15 | C/N | ديسيبل | 42 | -10 ديسيبل مدخلات، 96NTSC، OMI +3.5٪ |
| 16 | منظمات المجتمع المدني | ديسيبل | 57 | |
| 17 | الحظر الشامل للتجارب | ديسيبل | 57 | |
| 14 | تردد إخراج الكيبل التلفزيوني. إجابة | ميغاهيرتز | 40 ~1002 | اختبار في الإشارة الرقمية |
| 15 | مير | ديسيبل | 38 | -10 ديسيبل مدخلات، 96NTSC |
| 16 | مير | ديسيبل | 34 | -15 ديسيبل مدخلات، 96NTSC |
| 17 | مير | ديسيبل | 28 | -20 ديسيبل مدخلات، 96NTSC |
| معلمة أخرى | ||||
| 18 | جهد إدخال الطاقة | VDC | 5V | المعيار الأوروبي |
| 19 | استهلاك الطاقة | W | <2 | |
| 20 | أبعاد | مم | 57*45*19 | SR1010AFA |
| 21 | أبعاد | مم | 70*64*24 | SR1010AFWA |
| 22 | الوزن الصافي | كجم | 0.119 | |
