MLE-02-1G CATV مضخم ثنائي الاتجاه



MLE-02 هو نوع من مضخم ثنائي الاتجاه مع منفذ إدخال واحد ومنفذ إخراج واحد ، والذي يتراوح الكسب إلى الأمام من 28 ديسيبل إلى 41 ديسيبل ويمكن أن يصل كسب المسار المعاكس إلى 23 ديسيبل. يمكن استخدامه كمكبر للصوت الجذع في الشبكة المحورية التقليدية ، ويمكن أيضًا استخدامه كضخم موسع خط في شبكة HFC. إن بناء نوع الخزان مناسب للصيانة.



يعتمد MLE-02 وحدة GAAs من مرحلتين في المسار الأمامي ، والتي تتراوح من 28 ديسيبل إلى 38/41DB ، بحيث يمكن تطبيقها على نطاق واسع. يتم تغذية جهد العمل ~ 60V بواسطة الكبل ، والجهد AC العاملة هو 35V ~ 90V ، لذلك يمكن لكل من منفذ الإدخال والإخراج إطعام مكبر الصوت التالي. يمكن تعيين MLE-02 كوضع أحادي الاتجاه ، والترقية إلى وضع ثنائي الاتجاه في المستقبل.

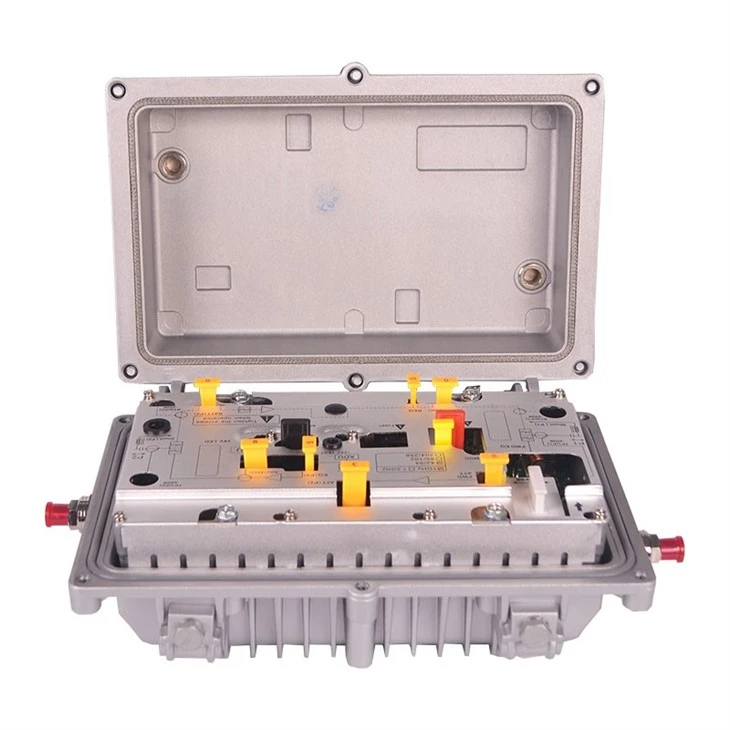

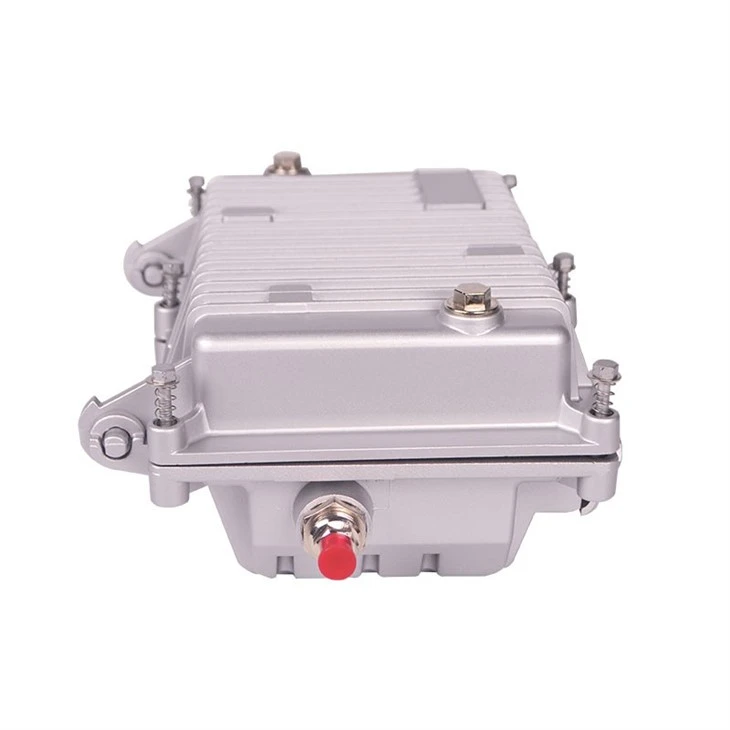

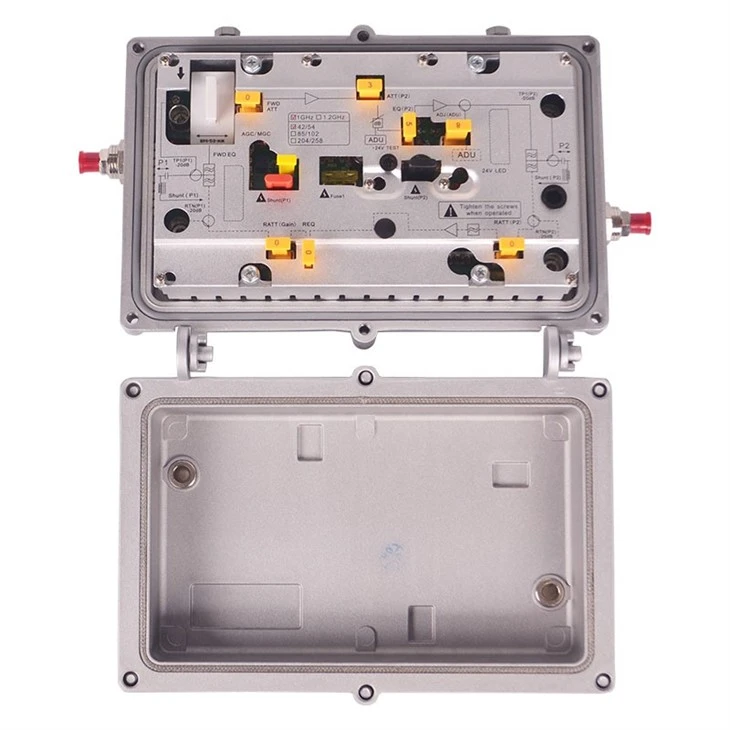

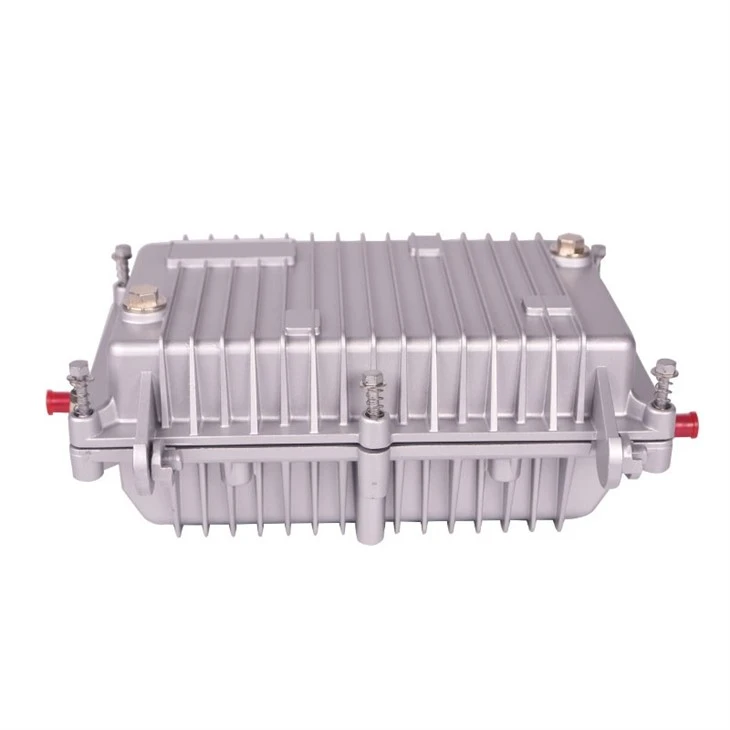

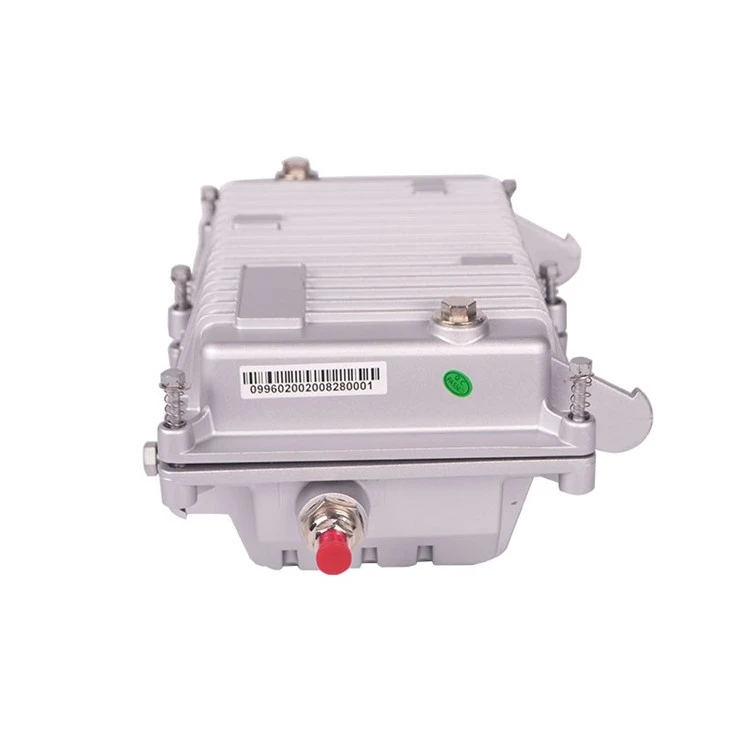

يحتوي MLE-02 على مزود مضخم RF ومزود الطاقة. يعد الإسكان المصبوب من الألمنيوم المقاوم للمياه مناسبًا للتشغيل في الهواء الطلق. يمكن للمكونات والخيارات المختلفة تلبية العديد من المتطلبات المختلفة.



مزود الطاقة في MLE-02 هو SMPs (مزود طاقة وضع التبديل) ، والذي يتم إصلاحه في النصف السفلي من الخزان. جهد الإدخال هو ~ 35 ~ 90V ، وعرض النطاق الترددي للعمل هو 47 ~ 63MHz. جهد الإخراج هو +24 v. يمكن أن يصل تيار الإخراج DC إلى 1.5A.





ميزات CATVثنائية الاتجاه المضخم

5-1002MHz ، ثنائية الاتجاه

يمكن تصحيح منحدر الإخراج والمعادل المعاكس عن طريق التخفيف الثابت ، 1 ديسيبل خطوة

يمكن تحديد تردد diplexer

وحدة Gaas

35V-90V إمدادات الطاقة

القدرة الزائدة الحد الأقصى 15A

MTBF>50000 ساعة



تحديد

لا	غرض	إلى الأمام	عكس	ملاحظة
1	التردد (MHz)	54/105/258~1002	5~42/87/204	وفقا لتردد الانقسام
2	التسطيح (ديسيبل)	±0.6	±0.5
3	خسارة العودة	أكبر من أو تساوي 16 (FH-750MHz) أكبر من أو تساوي 14 (751-1002MHz)	أكبر من أو يساوي 16
4	ربح رمزي	28-38/41	0/20
5	دقيقة كسب كاملة	أكبر من أو يساوي 42	أكبر من أو تساوي 22
6	المعادلة/التناظرية	3-21/0-12	0-16	خطوة 1.5 ديسيبل ، خطوة 1 ديسيبل
7	إخراج المنحدر إلى الأمام	14 ديسيبل (54 م-1002 متر)	باطل
8	رقم الضوضاء (DB)	＜8
9	نطاق AGC	± 3DB (وضع النطاق العريض ، تغيير مستوى الإخراج 0.3dB)		إلى الأمام
10	مستوى إلى الأمام	38DBMV-50DBMV
11	مستوى منفذ الاختبار (DB)	-20±1
12	استجابة تردد منفذ الاختبار (DB)	±1
13	جهد العمل (V/DC)	+24
14	همهمة (ديسيبل)	أكبر من أو تساوي 66
15	مدخلات التيار المتردد (V/AC)	~35-90V
16	AC (A/AC)	15		أقصى مستمر على التيار
17	تعديل المستوى (DB)	0-20		خطوة 1 ديسيبل
18	الموصل	موصل 5/8 بوصة 24 الأسنان
19	مقاومة الإدخال/الإخراج (Ω)	75
20	C/CSO (DB)	63	-	110 NTSC Channels + 22 10 db low QAM Signal ، 48 DBMV (750MHz) ، 14DB SLOPE OUTPUT ، 10DB (54M-750M)
21	C/CTB (DB)	65	-
22	درجة حرارة العمل (٪)	-25 درجة -+55
23	استهلاك الطاقة	25W
24	درجة حرارة التخزين	-40 درجة -+70
25	البعد (مم)	320L×200W×100H
26	الوزن (كجم)	ماكس 2 كجم
27	قذيفة مقاومة للماء	IP67





المسار إلى الأمام

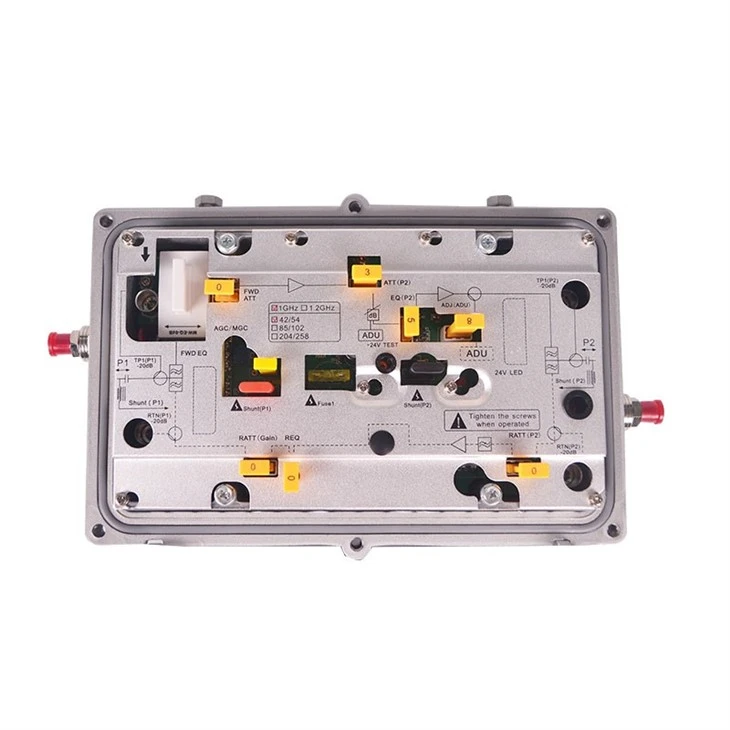

يمكن تقسيم MLE-02 إلى مسار للأمام ومسار عكسي. يحتوي الإدخال الأمامي على معادل الكابل (محاكاة) والتخفيف الثابت. نطاق EQ من معادل الكابل (محاكاة) هو 3 ~ 21db/0 ~ 12db ، 1.5db/الخطوة. يتم استخدام المعادل (Simulator) لتعويض توهين تردد مختلف في الإرسال وتصحيح مستوى الإدخال الأمامي. يتم استخدام المخفف لضبط مستوى الإدخال الأمامي لقيمة مناسبة.

في المسار الأمامي ، يتبنى هجينًا على مرحلتين ويوفر مكسب 28 ~ 41bm. عرض النطاق الترددي هو 54/87/105/258-1002MHz. يتبنى وحدة دفع منخفضة أو وحدة GAAs في المرحلة الأولى لتخفيض إشارة الإدخال ووحدة GAAs المزدوجة في المرحلة الأخيرة لضمان الحد الأدنى من التشويه غير الخطي عند الإخراج العالي. بين وحدات تضخيم مرحلتين ، هناك مخففات ، ودائرة تصحيح التردد والمعادلات. إن تركيب المعادلات هو نفسه مثل المخففات الثابتة ، ويمكن تغييره وفقًا للمتطلبات. الدائرة بين الوحدات النمطية على مرحلتين هي ضبط كسب الإخراج الأمامي ومنحدر إخراج RF.

يحتوي المعادل الأمامي على دائرة التعادل الثابتة 6DB ودائرة التعادل القابلة للتغيير المكونة من المخفف الثابت والدائرة المحيطية ، مما يضمن اكتساب مكبر للصوت بعض الناتج المعادلة.

هناك منفذ اختبار -20DB لكل من منفذ الإدخال والإخراج. يتبنى وضع اقتران الاتجاه ويعمل دون تحميل 75Ω خارجي.



Rمسار Eversed

يبدأ عرض النطاق الترددي العكسي لـ MBC-02 من 5 ميجا هرتز ، وتتوفر الترددات النهائية المختلفة (42/65/85/204mhz) للاختيار. تخفف الإدخال ، مرشحات تمرير منخفض ، وحدة مكبر للصوت المعاكس والمعادلات قابلة للترجمة ، وهو أمر مناسب للتغيير. هناك مخففات ثابتة في منفذ الإخراج ويتم ضبط مكسب التضخيم العكسي بواسطة Ratt Ratt (GAIN). إذا لم تتطلب الإشارة العكسية تضخيمًا ، يمكن للمستخدم اختيار وضع النجاح.

تتكون دائرة التعادل العكسية من المخفف الثابت والدائرة الخارجية لتحقيق معادلة 0-16 ديسيبل. يتم استخدام التعادل العكسي لتعويض فقدان الكابل بين الإخراج المنعكس ، والمدخلات المنعكسة من مكبر الصوت التالي و Duplexer. لتلبية متطلبات المعادلة ، يمكن للمستخدم توصيل المخففات الثابتة في موضع REQ:

NOTE: تعتمد دائرة التعادل المنعكسة تصميم قاعدة التمثال ، وتصنيف المواصفات حسب التردد النهائي العكسي. يمكن تغيير قاعدة التمثال REQ مع تردد مختلف لتغيير SPلترىتكرارلمكبر الصوت.

هناك نقطة اختبار -20dB في كل من منفذ الإدخال والإخراج للمسار العكسي. تعمل نقطة الاختبار في وضع التوصيل الاتجاهي ، دون تحميل 75Ω خارجي.
