ميني EDFA

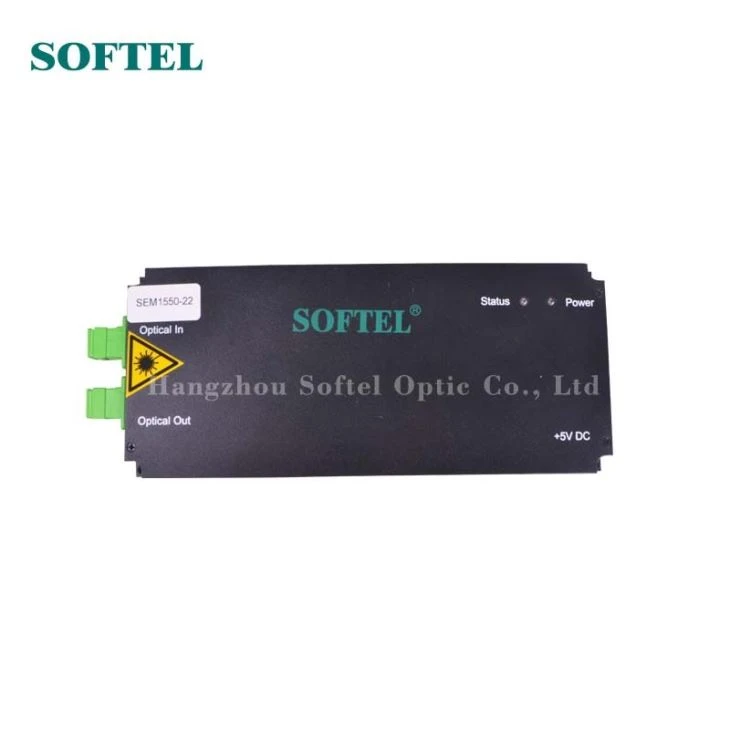

Mini EDFA SEM1550 هو وحدة EDFA من السلسلة 1550nm من SOFTEL. وهي تعتمد مضخة الليزر JDSU أو Oclaro. المخرجات القصوى هي 23dBm.

إرسال التحقيق

مقدمة المنتج

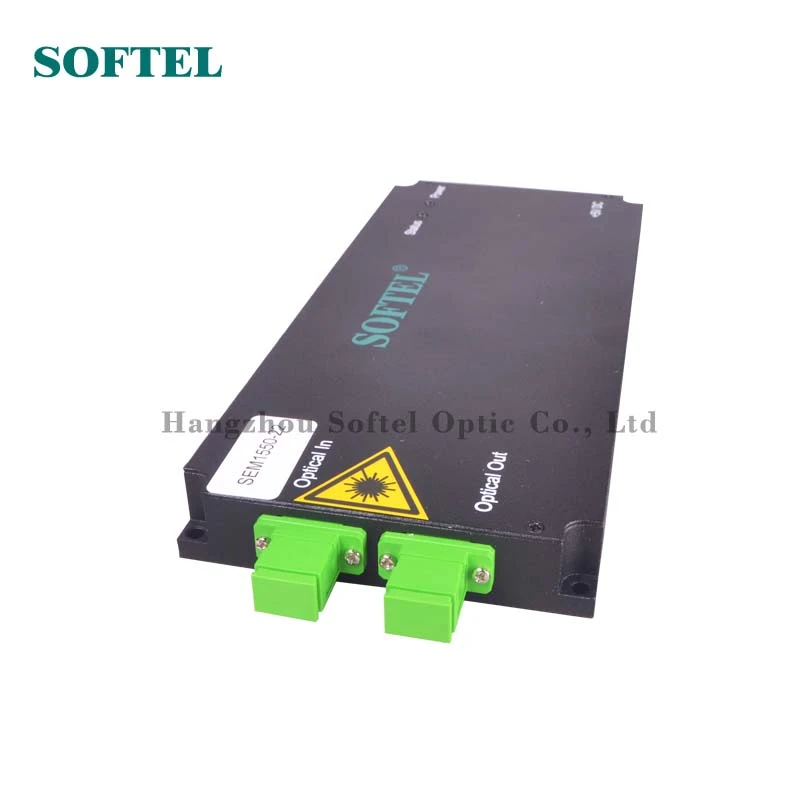

ميني EDFA

الميزات:

1. وهي تعتمد JDSU أوأوكلاروضخ الليزر.

2. وهي تعتمد الألياف OFS.

3.SMT عملية الإنتاج يجعلها صغيرة الحجم ، وانخفاض استهلاك الطاقة ولكن الاستقرار العالي.

يتم استخدام 4.Micromonitor PCB.

5. نطاق الإخراج قابل للتعديل هو -4dbm إلى .50.5dbm.

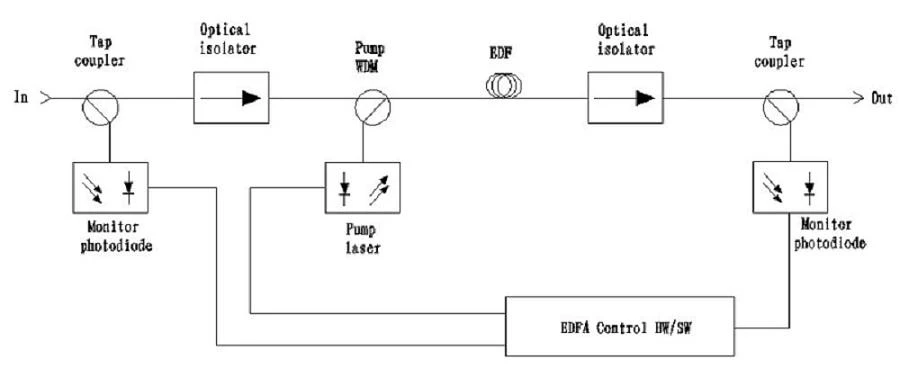

رسم تخطيطي لمصغرة EDFA

تعيين دبوس

رقم PIN	اسم	وصف	ملحوظة
1	+5V	Power5 فولت إمدادات الطاقة
2	+5V	Power5 فولت إمدادات الطاقة
3	+5V	Power5 فولت إمدادات الطاقة
4	+5V	Power5 فولت إمدادات الطاقة
5	الاحتياطي	لا يوجد اتصال
6	الاحتياطي	لا يوجد اتصال
7	Tcase_alarm	إنذار=درجة حرارة عالية @ حالة تتجاوز الحد الأعلى ؛ انتاج \|
8	Lop_alarm	فقدان إنذار طاقة الإخراج ، التنبيه=طاقة خرج @ عالية أقل من الحد الأدنى ؛ انتاج \|
9	L_pump_alarm	التنبيه=مرتفع @ إما تيار تيار يتجاوز الحد الأعلى ؛ انتاج \|
10	T_pump_alarm	إنذار=ارتفاع @ إما درجة حرارة المضخة تتجاوز الحد الأعلى ؛ انتاج \|
11	إعادة تعيين	إعادة=منخفضة ؛ عادي=مرتفع
12	+5V	ower5V ower العرض
13	GND	أرض
14	GND	أرض
15	GND	أرض
16	GND	أرض
17	GND	أرض
18	RS232-TX	9600 معدل الباود ؛ انتاج \|
19	LOS_alarm	فقدان إنذار إشارة الإدخال ، التنبيه=طاقة إدخال عالية @ أقل من الحد الأدنى للإعداد ؛ انتاج \|
20	الاحتياطي	لا يوجد اتصال
21	EN_DIS	EN=High @ جميع المضخات قيد التشغيل ؛ EN=Low @ جميع المضخات متوقفة ؛ إدخال
22	RX232-RX	9600 معدل الباود ؛ إدخال
23	الاحتياطي	لا يوجد اتصال
24	+5V	ower5V ower العرض
25	GND	أرض
26	GND	أرض

المعلمات

العناصر	EDFA مصغرة
نموذج	1550-14~23
الناتج (ديسيبل)	14~23
الإدخال (ديسيبل)	-10～10
الطول الموجي (نانومتر)	1530～1560
نطاق الإخراج القابل للتعديل (ديسيبل)	UP0.5 ، بانخفاض -4.0
استقرار الإخراج (ديسيبل)	≤0.2
حساسية الاستقطاب (ديسيبل)	＜0.2
تشتت الاستقطاب (PS)	＜0.5
خسارة العائد البصري (ديسيبل)	≥45
الألياف كونيتور	FC / APC 、 SC / APC
الضوضاء (ديسيبل)	＜ 5 （0dBm الإدخال）
استهلاك الطاقة (W)	12W
مصدر الطاقة (V)	+5 فولت (خارجي 95-250 فولت)
درجة حرارة العمل (℃)	-20～+60
الوزن (كجم)	0.25
