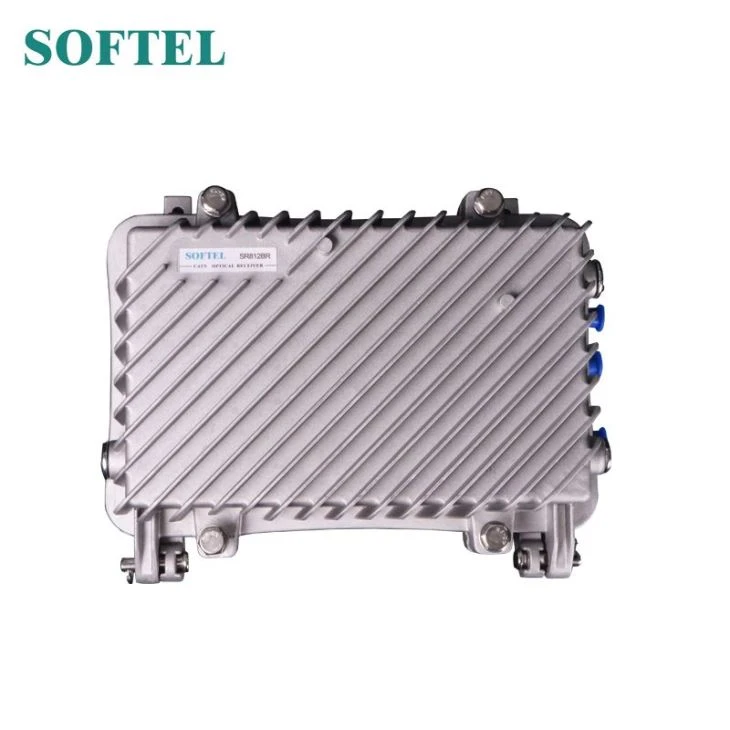

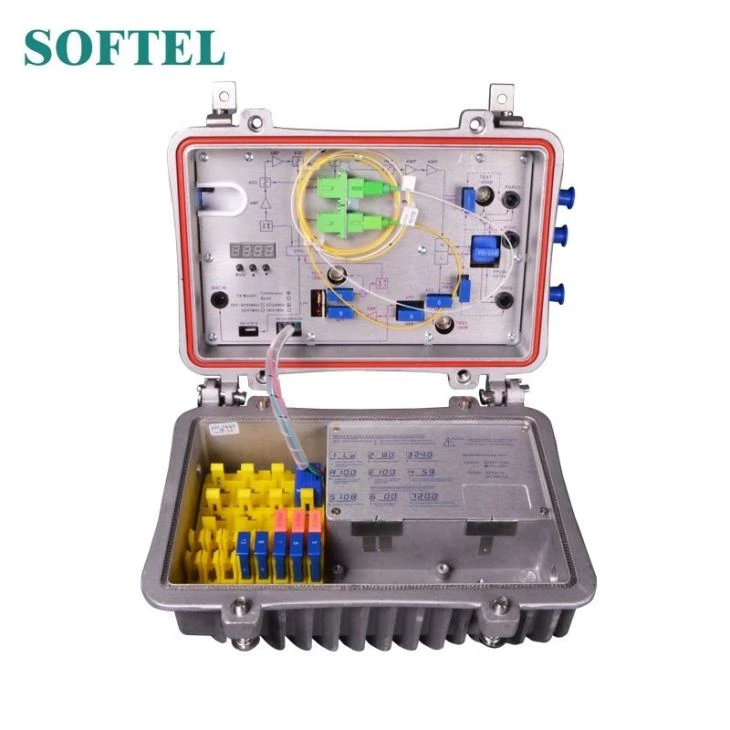

2 طريق العودة في الهواء الطلق استقبال البصرية
SR812ST هو أحدث جهاز استقبال بصري لشبكة CATV من إنتاجين عالي الجودة. يعتمد المضخم المسبق المضخم بالكامل GaAs MMIC ، ويعتمد المضخّم المسبق وحدة GaAs. التحكم في المعالجات الدقيقة ، والعرض الرقمي المعلمات ، وتصحيح الأخطاء الهندسية سهلة للغاية.
خصائص الأداء
1. high استجابة PIN كهروضوئية تحويل أنبوب.
2. تصميم الدوائر المُحسَّنة ، إنتاج عملية SMT ، مسار الإشارة المُحسَّن ، يجعل نقل الإشارات الكهروضوئية لهذا المستقبل البصري الخارجي في طريق العودة أكثر سلاسة.
3. special رقاقة التوهين rf ، مع التوهين rf جيدة و التوازن الخطي ، دقة عالية.
4.GaAs مكبر للصوت الجهاز ، خرج مضاعف الطاقة ، مع مكاسب عالية وتشويه منخفضة.
5.Single Chip Microcomputer (SCM) تعمل معدات التحكم ، وشاشات الكريستال السائل عرض المعلمات والراحة وعملية بديهية ، وأداء مستقر.
6. أداء AGC ممتاز ، عندما يكون نطاق القدرة البصرية للإدخال هو d9 ～ ＋ 2dBm ، يبقى مستوى الخرج بدون تغيير ، CTB و CSO بدون تغيير أساسي.
7. الحفاظ على واجهة اتصال البيانات ، يمكن الاتصال مع المستجيب فئة إدارة الشبكة ، والوصول إلى نظام إدارة الشبكة.
8.إعادة الانبعاثات يمكن تحديد وضع الاندفاع لخفض حاد في تقارب الضوضاء وتقليل عدد المستقبل الأمامي.
تقنية معلمة
بند | وحدة | المعايير الفنية | |||
جزء الاستقبال البصري الأمامي | |||||
المعلمات البصرية | |||||
تلقي الطاقة الضوئية | ديسيبل | -9 ~ +2 | |||
العائد البصري الخسارة | ديسيبل | > 45 | |||
طول موجة الاستقبال البصري | نانومتر | 1100 ~ 1600 | |||
نوع الموصل البصري | FC / APC ، SC / APC أو المحدد بواسطة المستخدم | ||||
نوع الألياف | وضع فردي | ||||
أداء الارتباط | |||||
C / N | ديسيبل | ≥ 51 (مدخلات -2dBm) | |||
C / CTB | ديسيبل | ≥ 65 | مستوى الانتاج 108dBμV | ||
C / منظمات المجتمع المدني | ديسيبل | ≥ 60 | |||
معلمات RF | |||||
نطاق الترددات | ميغاهيرتز | 45 ~ 862 | 45 ~ 1000 | ||
التسطيح في الفرقة | ديسيبل | ± 0.75 | ± 0.75 | ||
مستوى المخرجات المقدرة | dBμV | ≥ 108 | ≥ 108 | ||
ماكس مستوى الانتاج | dBμV | ≥ 114 | ≥ 112 | ||
الناتج العائد الخسارة | ديسيبل | (45 ~ 550MHz) ≥16 / (550 ~ 1000MHz) ≥14 | |||
مقاومة الإخراج | Ω | 75 | 75 | ||
التحكم الإلكتروني نطاق EQ | ديسيبل | 0 ~ 15 | 0 ~ 15 | ||
مجموعة التحكم الإلكتروني ATT | dBμV | 0 ~ 20 | 0 ~ 20 | ||
عودة جزء الانبعاثات البصرية | |||||
المعلمات البصرية | |||||
بصري يحيل الطول الموجي | نانومتر | 1310 ± 10 ، 1550 ± 10 أو المحدد بواسطة المستخدم | |||
انتاج الطاقة الضوئية | ميغاواط | 0.5 ، 1 ، 2 | |||
نوع الموصل البصري | FC / APC ، SC / APC أو المحدد بواسطة المستخدم | ||||
معلمات RF | |||||
نطاق الترددات | ميغاهيرتز | 5 ~ 65 (أو المحدد بواسطة المستخدم) | |||
التسطيح في الفرقة | ديسيبل | ± 1 | |||
مستوى الإدخال | dBμV | 72 ~ 85 | |||
مقاومة الإخراج | Ω | 75 | |||
النطاق الديناميكي NPR | ديسيبل | 15 (NPR≥30 ديسيبل) | 10 (NPR≥30 ديسيبل) | ||
الأداء العام | |||||
مصدر التيار | الخامس | a: ac (150 ~ 265) الخامس ؛ B: AC (35 ~ 90) V | |||
درجة حرارة التشغيل | ℃ | -40 ~ 60 | |||
درجة حرارة التخزين | ℃ | -40 ~ 65 | |||
الرطوبة النسبية | ٪ | ماكس 95 ٪ لا التكثيف | |||
استهلاك | VA | ≤ 30 | |||
البعد | مم | 260 （L） * 200 （W） * 130 （H） | |||
