العقدة الضوئية HFC
5-862 ميجا هرتز
وضع فردي

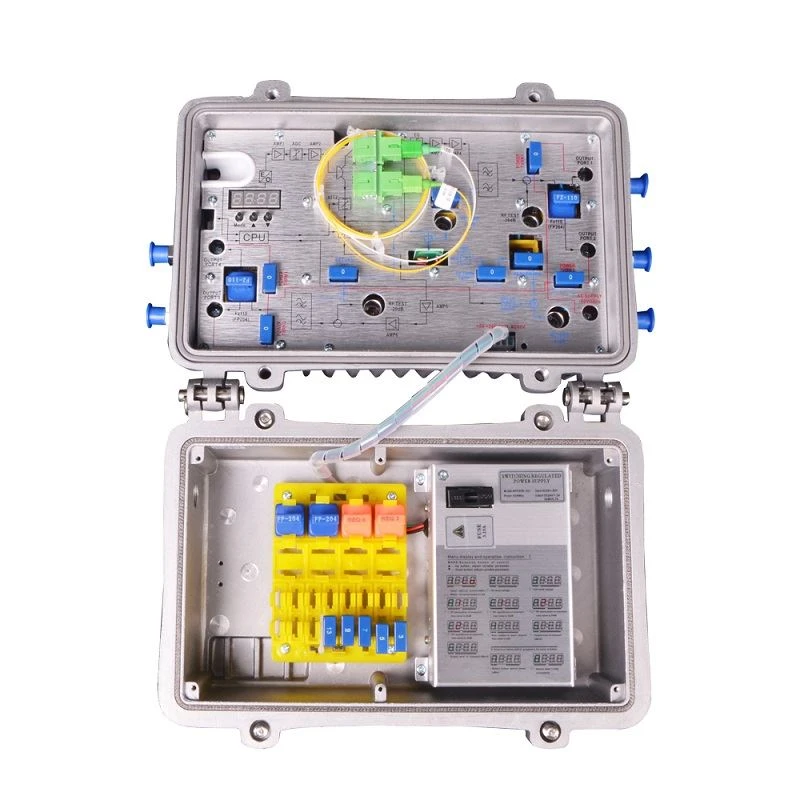

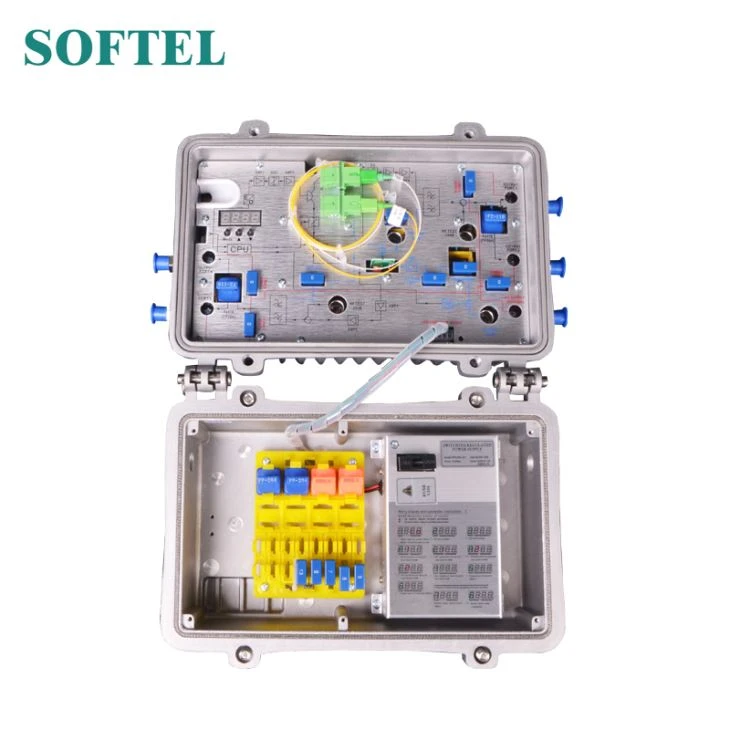

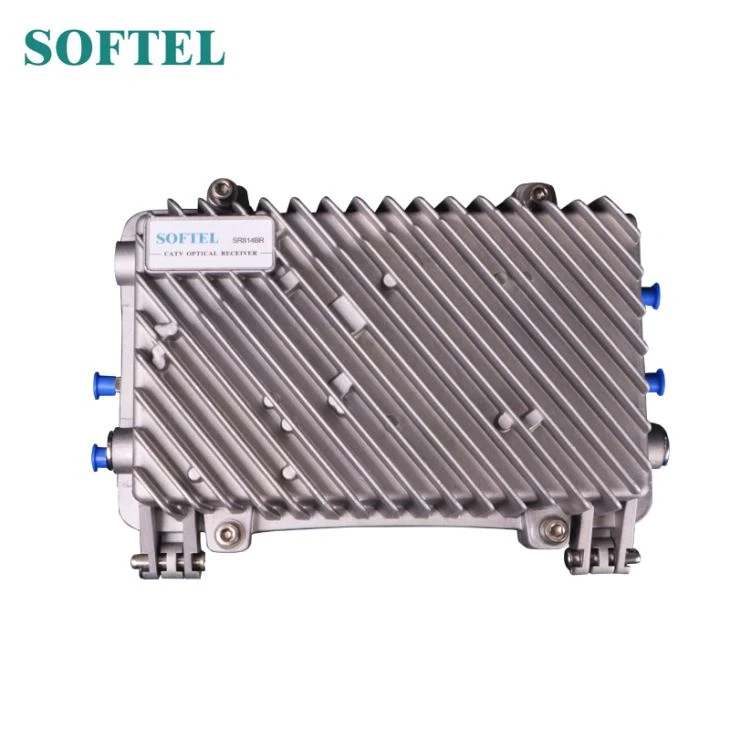

العقدة الضوئية HFC
SR814 / SR814R عبارة عن عقدة ضوئية خارجية HFC من الدرجة الرابعة. إنها المعدات الرئيسية لبناء شبكة الكيبل التلفزيوني.
خصائص الأداء
أنبوب تحويل كهروضوئي عالي الاستجابة.
تحسين تصميم الدوائر ، وإنتاج عملية SMT ، ومسار الإشارة الأمثل ، وجعل
انتقال إشارة كهروضوئية أكثر سلاسة.
رقاقة توهين RF متخصصة ، مع توهين RF جيد وتوازن خطي ودقة عالية.
جهاز مضخم GaAs ، خرج الطاقة بشكل مضاعف ، مع مكاسب عالية وتشويه منخفض.
تعمل معدات التحكم في الحواسيب الصغيرة ذات رقاقة واحدة ، شاشة LCD المعلمات ،
الراحة والتشغيل السهل والأداء المستقر.
أداء AGC ممتاز ، عندما يكون نطاق الطاقة الضوئية المدخلات －9 ～ ＋ 2dBm ، الإخراج
الحفاظ على المستوى دون تغيير ، CTB و CSO دون تغيير بشكل أساسي.
واجهة اتصال البيانات المحجوزة ، يمكن الاتصال بإدارة شبكة الفصل
المستجيب ، والوصول إلى نظام إدارة الشبكة.
يمكن لمسار العودة تحديد وضع الاندفاع لتقليل تقارب الضوضاء بشكل كبير
زيادة جودة وموثوقية تشغيل الشبكة.
معامل
| بند | وحدة | العقدة الضوئية HFC(SR814 / SR814R) |
| جزء استقبال بصري أمامي | ||
| المعلمات البصرية | ||
| تلقي الطاقة الضوئية | ديسيبل | -9 ~ +2 |
| اقتراح نطاق الاستخدام | ديسيبل | -3 ~ +1 |
| تعويض الخساره | ديسيبل | جي جي جي تي ؛ 45 |
| الطول الموجي البصري | نانومتر | 1100 ~ 1600 |
| نوع الموصل | FC / APC أو SC / APC أو OEM | |
| نوع الألياف | وضع فردي | |
| أداء الارتباط | ||
| C/N | ديسيبل | ≥ 51 （-2dBm الإدخال） |
| C / CTB | ديسيبل | ≥ 69 |
| C / CSO | ديسيبل | ≥ 60 |
| أداء RF | ||
| نطاق الترددات | ميغاهيرتز | 45/87 ~ 750/862 |
| التسطيح في النطاق | ديسيبل | ±0.75 |
| مستوى الإخراج المقدر | ديسيبل | ≥ 108 |
| أقصى مستوى إخراج | ديسيبل | ≥ 112 |
| خسارة عائد الناتج | ديسيبل | ≥16 (45-550 ميجا هرتز) / ≥14 (550-862 ميجا هرتز) |
| مقاومة الإخراج | Ω | 75 |
| نطاق معادل التحكم الإلكتروني | ديسيبل | 0～10 |
| نطاق ATT للتحكم الإلكتروني | ديسيبل | 0～20 |
| معلمة أداء إرسال العودة | ||
| معلمة بصرية | ||
| الطول الموجي للإرسال البصري | نانومتر | 1310±10 |
| نوع الليزر | ليزر FP أو DFB | |
| انتاج الطاقة الضوئية | ديسيبل | 1 ~ 3 |
| نوع الموصل | FC / APC SC / APC | |
| معلمة RF | ||
| نطاق الترددات | ميغاهيرتز | 5 ~ 30/65 |
| التسطيح في النطاق | ديسيبل | ±1 |
| مستوى الإدخال | ديسيبل | 90 ~ 98 |
| مقاومة الإخراج | Ω | 75 |
| الإذاعة الوطنية العامة | ديسيبل | ≥10 (NPR≥30 ديسيبل) |
| معلمة عامة | ||
| مصدر التيار | V | ج: أس 135 ~ 250 ؛ ب: أس 35 ~ 90 (50 هرتز) |
| درجة حرارة التشغيل | -40~60 | |
| درجة حرارة التخزين | -50 ~ +70 | |
| الرطوبة النسبية | % | 95٪ كحد أقصى بدون تكاثف |
| استهلاك | VA | ≤ 40 |
| البعد | مم | 340(L)×220(W)×140(H) |
