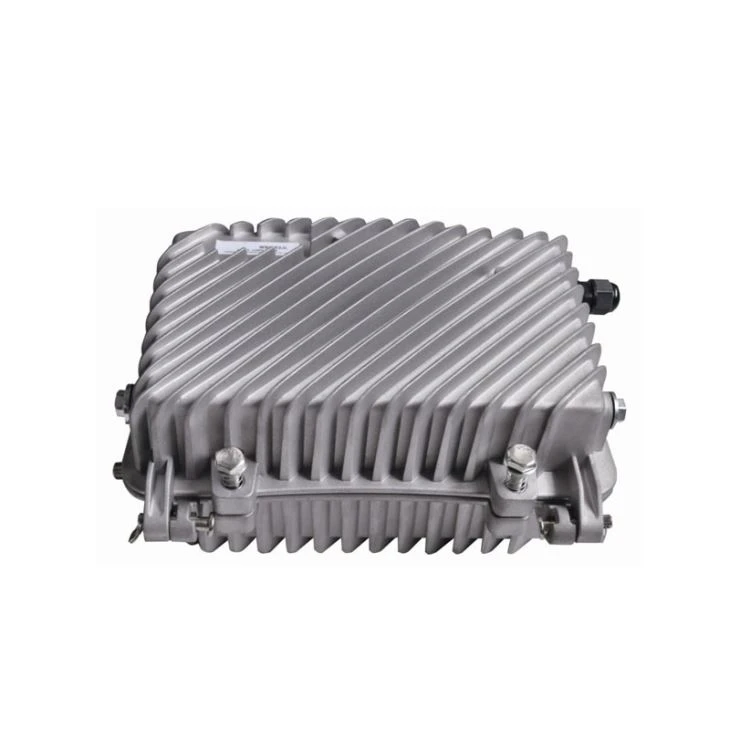

عقدة CATV البصرية في الهواء الطلق

إلى الأمام البصرية تلقي جزء

المعلمات البصرية

تلقي الطاقة البصرية

ديسيبل

-9 ~ +2

فقدان الإرجاع البصري

Db

>45

طول موجة الاستقبال البصري

نانومتر

1100 ~ 1600

نوع الموصل البصري

FC/APC، SC/ APC أو محددة من قبل المستخدم

نوع الألياف

وضع واحد

ربط الأداء

جيم/ن

Db

≥ 51 (-2dBm المدخلات)

C/CTB

Db

≥ 65

مستوى الإخراج 108dBμV

EQ 6dB

C/CSO

Db

≥ 60

RF المعلمات

نطاق التردد

ميغاهيرتز

45 ~ 862

45 ~ 1000

التسطيح في باند

Db

± 0.75

± 0.75

مستوى المخرجات المُصنَّّّّى

dBμV

≥ 108

≥ 108

أقصى مستوى مخرج

dBμV

≥ 114

≥ 112

خسارة إرجاع الإخراج

Db

(45 ~ 550MHz) ≥ 16 / (550 ~ 1000MHz) ≥ 14

معوقة الإخراج

Ω

75

75

نطاق التحكم الإلكتروني EQ

Db

0 ~ 15

0 ~ 15

نطاق ATT التحكم الإلكتروني

Db

0 ~ 20

0 ~ 20

عودة جزء الانبعاثات البصرية

المعلمات البصرية

طول الموجة الإرسال البصري

نانومتر

1310 ± 10 ، 1550 ± 10 أو محددة من قبل المستخدم

الطاقة البصرية الناتجة

ميغاواط

0.5, 1, 2

نوع الموصل البصري

FC/APC، SC/ APC أو محددة من قبل المستخدم

RF المعلمات

نطاق التردد

ميغاهيرتز

5 ~ 65 (أو محددة من قبل المستخدم)

التسطيح في باند

Db

± 1

مستوى الإدخال

dBμV

72 ~ 85

معوقة الإخراج

Ω

75

النطاق الديناميكي NPR

Db

≥ 15 (NPR ≥ 30 ديسيبل)

استخدام الليزر DFB

≥ 10 (NPR ≥ 30 ديسيبل)

استخدام الليزر FP

الأداء العام

الجهد العرض

الخامس

A: AC (150 ~ 265)V; ب: AC (35 ~ 90)V

درجة حرارة التشغيل

°مئويه

-40 ~ 60

درجة حرارة التخزين

°مئويه

-40 ~ 65

الرطوبة النسبية

%

ماكس 95% بدون تكاثف

الاستهلاك

خامسا

≤ 22

البعد

مم

260 (L)* 200(W)* 130(H)

بعد توصيل

شبكة، صورة

نقطة اتصال بصرية لديها

منحنى صافي واضح أو

الجسيمات الكبيرة يبرز

ولكن خلفية الصورة

نظيف.

1. الطاقة البصرية المدخل لل

جهاز استقبال بصري مرتفع جداً، قم بعمل

مستوى الإخراج من المتلقي البصري

وحدة عالية جدا ومؤشر إشارة التردد اللاسلكي

التدهور.

2. إشارة الترددات اللاسلكية (إدخال البصرية

الارسال) مؤشر الفقراء.

1. تحقق من الطاقة البصرية الإدخال وجعل

التعديلات المناسبة لجعله في

نطاق محدد؛ أو ضبط توهين

استقبال البصرية للحد من مستوى الانتاج و

تحسين الفهرس.

2. تحقق من غرفة أمامية آلة البصرية

مؤشر إشارة RF الارسال وجعل

التعديلات المناسبة.

بعد توصيل

شبكة، صورة

نقطة اتصال بصرية لديها

أصوات واضحة.

1. الطاقة البصرية المدخل لل

جهاز استقبال بصري ليس مرتفعا بما فيه الكفاية،

النتائج في انخفاض C / N.

2. الألياف البصرية موصل نشط

أو محول من المتلقي البصري لديه

تم تلويثها.

3. إدخال مستوى إشارة الترددات اللاسلكية

الارسال البصري منخفض جدا، وجعل

درجة التشكيل من الليزر ليست

ما يكفي.

4. مؤشر C / N من ارتباط النظام

إشارة منخفضة جدا.

1. تحقق من الطاقة البصرية الواردة من

نقطة اتصال بصرية وجعل المناسبة

التعديلات لجعله في النطاق المحدد.

2. استعادة الطاقة البصرية الواردة من

نقطة اتصال بصرية عن طريق تنظيف البصرية

موصل الألياف أو الأساليب الخ محول.

أساليب عملية محددة راجع "تنظيف و

طريقة الصيانة للألياف البصرية

موصل نشط".

3. تحقق من مستوى إشارة الترددات اللاسلكية إدخال البصرية

الارسال وضبط المدخلات المطلوبة

مجموعه. (عندما يكون عدد قنوات الإدخال أقل

من 15، يجب أن تكون أعلى من القيمة الاسمية.)

4. استخدام محلل الطيف للتحقق من

النظام ربط C / N وجعل المناسبة

التعديلات. تأكد من إشارة ارتباط النظام

C/N>51dB.

بعد توصيل

شبكة ، وصور

عدة اتصال بصري

تظهر النقاط بشكل عشوائي

ضوضاء واضحة أو مشرق

اثار.

نقطة الاتصال البصرية قد فتح

تداخل إشارة الدائرة أو قوي

تدخل إشارة التداخل.

1. تحقق مما إذا كان هناك إشارة تدخل قوية

المصدر؛ تغيير نقطة الاتصال البصرية

الموقع إذا كان ذلك ممكنا لتجنب تأثير

مصدر إشارة التداخل القوي.

2. تحقق من خطوط الكابل من الاتصال البصري

النقطة، إذا كان هناك صافي التدريع أو الحالة التي

تأثير درع موصل RF ليست جيدة.

3. أغلقت بإحكام الضميمة المعدات إلى

ضمان تأثير التدريع؛ إذا كان ذلك ممكناً إضافة

غطاء التدريع إلى نقطة الاتصال البصرية

و أساس موثوق.

بعد توصيل

شبكة ، وصور

عدة اتصال بصري

النقاط تظهر واحد أو اثنين

آثار ساطعة أفقية.

تدخل تموج التيار المتردد في إمدادات الطاقة

بسبب الأرض سيئة من المعدات

أو امدادات الطاقة.

التحقق من حالة التأريض للمعدات،

تأكد من أن كل المعدات في السطر

وقد أسس موثوق بها و

المقاومة التأريضية هي <>

بعد توصيل

شبكة الاتصال، المستلمة

الطاقة البصرية للبصر

نقطة الاتصال غير مستقرة

ولها كبير مستمر

تغيير. خرج الإخراج

الإشارة غير مستقرة أيضاً لكن

البصرية خرج الكشف عنها

قوة البصرية

جهاز الإرسال أمر طبيعي.

الموصل النشط للألياف البصرية

أنواع لا تتطابق، ربما APC

اكتب الاتصال بنوع الكمبيوتر، قم بإجراء

إشارة بصرية لا يمكن أن تكون طبيعية

انتقال.

الألياف البصرية موصل نشط أو

قد يكون ملوثا محول خطير أو

لقد تم تلف المحول.

1. تحقق من نوع الألياف البصرية النشطة

موصل واعتماد APC نوع البصرية

موصل نشط الألياف لضمان طبيعية

نقل الإشارة الضوئية.

2. تنظيف الألياف البصرية الملوثة النشطة

موصل أو محول. عملية محددة

الأساليب انظر "تنظيف وصيانة طريقة

من الموصل الألياف البصرية النشطة ".

3. استبدال المحول التالفة.
