EDFA في الهواء الطلق

هذا EDFA الخارجي قابل للتطبيق على المكتب المركزي والمكتب الفرعي وترحيل الخط ، بالإضافة إلى شبكة الاتصالات البصرية الأخرى.

إرسال التحقيق

مقدمة المنتج

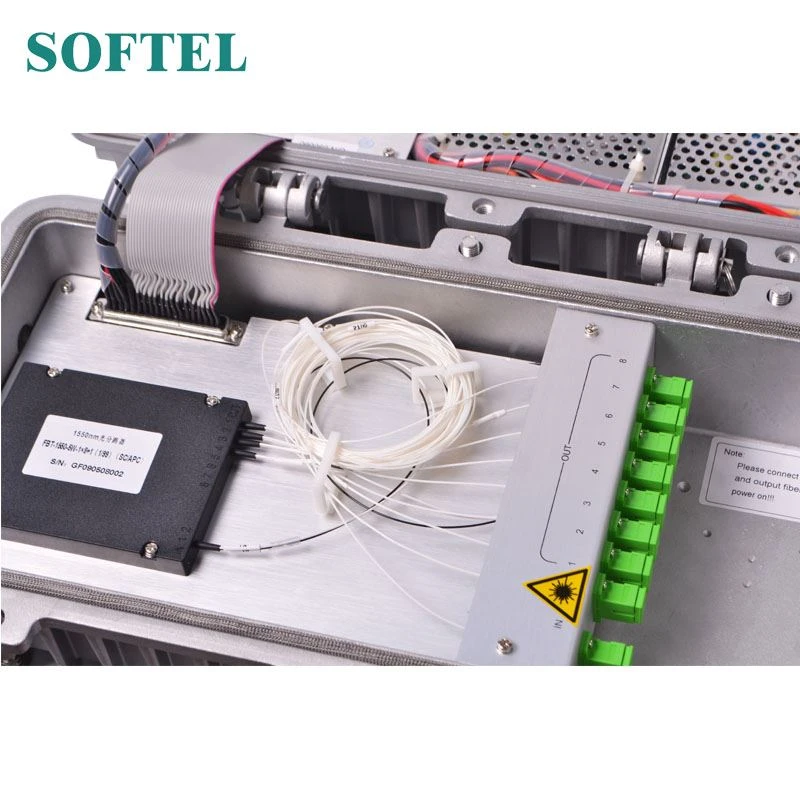

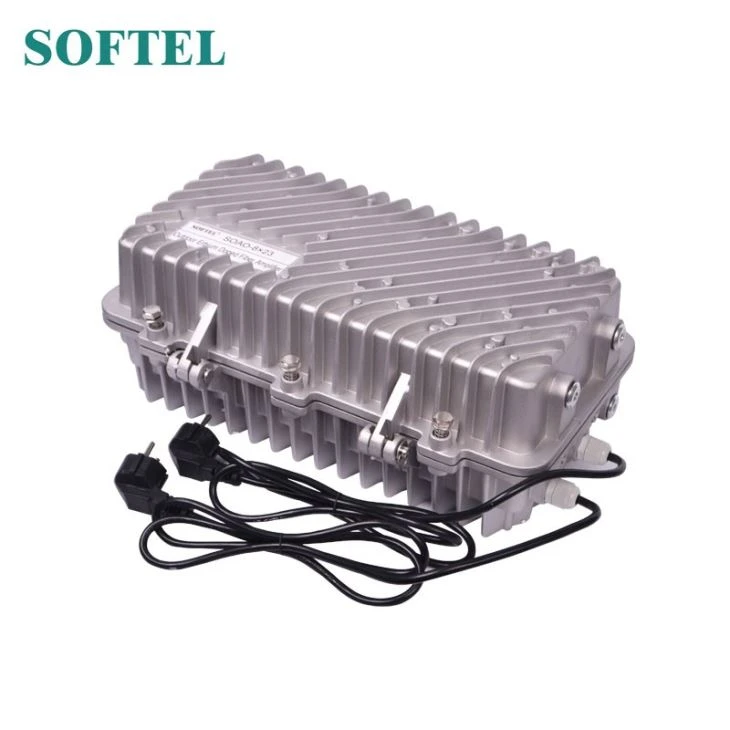

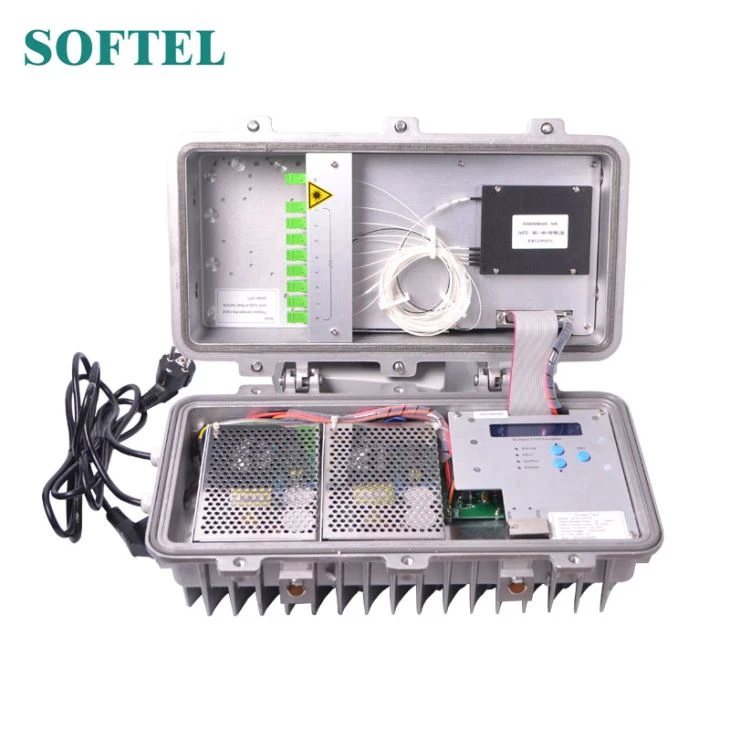

EDFA في الهواء الطلق

وصف المنتج

SOA1550series outdoor EDFA هو مضخم بصري معزّز من CATV مع نطاق طيف مكتسب ضمن 1540 ~ 1565 نانومتر. تم تصميم هذا النوع من المضخم البصري لقناة فردية أو 1 إلى 8 قنوات شريطية مستمرة (الطول الموجي للاتحاد الدولي للاتصالات). يتم تطبيقه بشكل عام وعلى نطاق واسع مقارنة بمكبرات بصرية أخرى في نظام CATV.

مواصفات المنتج

عرض النطاق الترددي التشغيل هو 1540 ~ 1563nm

إنه ذو ضجيج منخفض ، إنتاج عالي وموثوقية عالية

APC ، ACC ، اختيار التحكم ATC (SOA1550 / P)

لديها تعليمات إشرافية قوية RS232

هناك ثلاثة خيارات خارجية: 1U (حامل 19 بوصة) ، ثلاثي الأبعاد (12.4 بوصة ، 3U ، من النوع المكتبي) ومغيّر

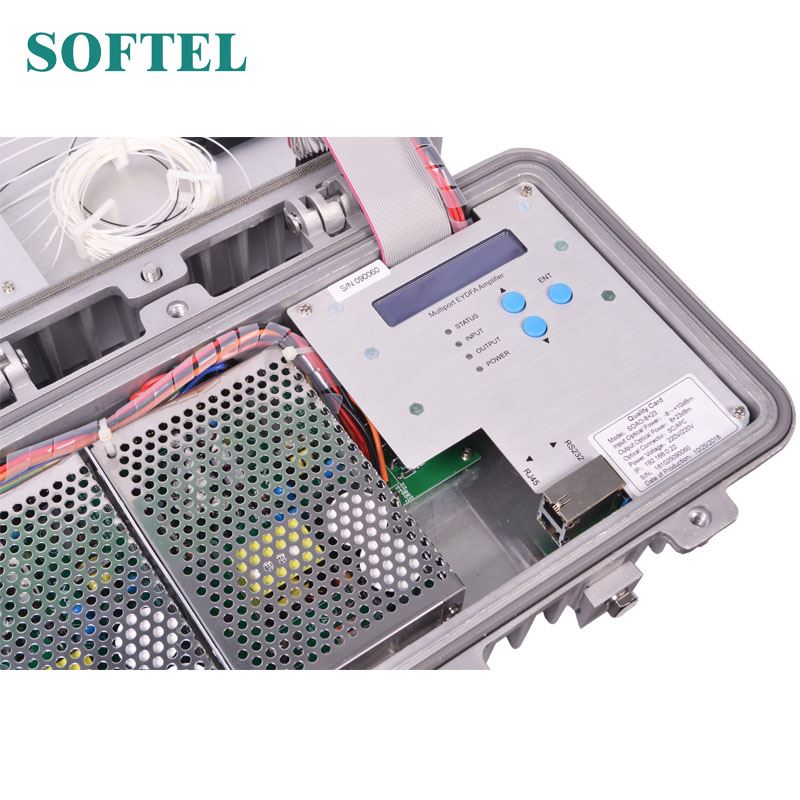

واجهة خارجية ووحدة ثلاثية الأبعاد ، تقدم مظهر الحالة وتشخيص العطل مع شاشة LCD ، واجهة اتصال RS232 القياسية ، وظيفة إدارة شبكة SNMP

تطبيق نماذج ثلاثية الأبعاد للتكيف مع المختبر

نسبة P / P ممتازة في المنطقة

التطبيقات الرئيسية

إنها قابلة للتطبيق على AM CATV و CATV الرقمية و DBS& ؛ MMDS ، FTTP ، FTTx PON وتطبيق المختبر.

مؤشر تقنية EDFA في الهواء الطلق

أداء			فهرس			الملحق
أداء			الحد الأدنى	نوع	ماكس	الملحق
ميزة بصرية	نطاق طول الموجة العملية (λ)	(نانومتر)	1540		1563	CATV
	مدخل الطاقة	(ديسيبل)	-10		+10
	قوة انتاج مكسيم	(ديسيبل)	+10		+26	دبوس=0 ديسيبل
	نطاق انتاج الطاقة قابل للتعديل	(ديسيبل)	-6		0	SOA1550 / ص
	عدد منافذ الإخراج		1		8	SC / APC ، FC / APC
	عدد منافذ الإخراج		1		16	LC / APC
	اختلاف كل انتاج الطاقة	(ديسيبل)	-0.5		+0.5
	رقم الضوضاء (Pin=0dBm)	(ديسيبل)			6.3	SOA1526
	فقدان الاعتماد على الاستقطاب	(ديسيبل)			0.3
	كسب اعتماد الاستقطاب	(ديسيبل)			0.3
	تشتت وضع الاستقطاب	(ملاحظة)			0.3
	عزل المدخلات / الإخراج	(ديسيبل)	30
	تسرب طاقة المضخة	(ديسيبل)			-30
	فقدان الصدى	(ديسيبل)	55			APC
السمة العامة	واجهة إدارة شبكة SNMP		RJ45
	واجهة الاتصالات		RS232
	مزود الطاقة	(V)	90		265	220 فولت تيار متردد
			30		72	-48 فولت تيار مستمر
			23		25	+24VDC
	تستهلك الطاقة	(W)			50
	درجة حرارة العمل.	(℃)	-5		65
	درجة الحرارة التخزين.	(℃)	-40		80
	رطوبة التشغيل	(%)	5		95
	الحجم (العرض) × (العمق) × (الارتفاع)	(مم)	483×368×44			1RU (19"؛)
			315×391×133			3D (12.4" ؛، type-type)
			399×244×165			في الخارج
