Catv 4 منفذ استقبال البصرية في الهواء الطلق

Catv 4 Port Outdoor Optical Receiver
Catv 4 Port Outdoor Optical Receiver
Catv 4 Port Outdoor Optical Receiver

Catv 4 منفذ استقبال البصرية في الهواء الطلق

SR812B سلسلة هي لدينا استقبال شبكة CATV العالمي البصرية مع المستجيب إدارة الشبكة.

إرسال التحقيق

مقدمة المنتج

catv 4 منفذ استقبال البصرية في الهواء الطلق

نظرة عامة على المنتج

SR812B(CATV 4 استقبال في الهواء الطلق ميناء) هو عقدة بصرية في الهواء الطلق مع ارتفاع استجابة PIN أنبوب تحويل الكهروضوئية، ويمكن تمديدها مع إدارة الشبكة عن بعد، والوصول إلى نظام إدارة الشبكة مريحة.

ما قبل أمبير منجatv 4 منفذ putdoor استقبال البصريةيعتمدجميع GaAs MMIC تضخيم وما بعد أمبير يعتمد GaAs السلطة مزدوجة تضخيم وحدة (هذه السلسلة لديها نموذجين، M نموذج RF التوهين والتوازن اعتماد تصميم قابل للتعديل باستمرار، MF نموذج مع مختلف التوهين ثابتة و التوازن لخيار المستخدم. يمكن للمستخدمين أيضا اختيار وحدات ذات جودة عالية أكثر استهدافا وفقا للاحتياجات الفعلية).

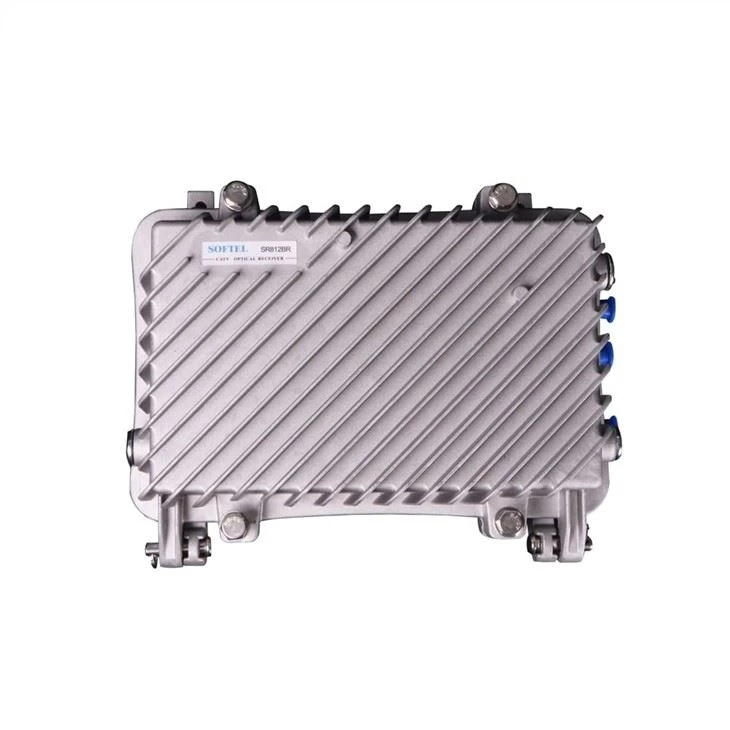

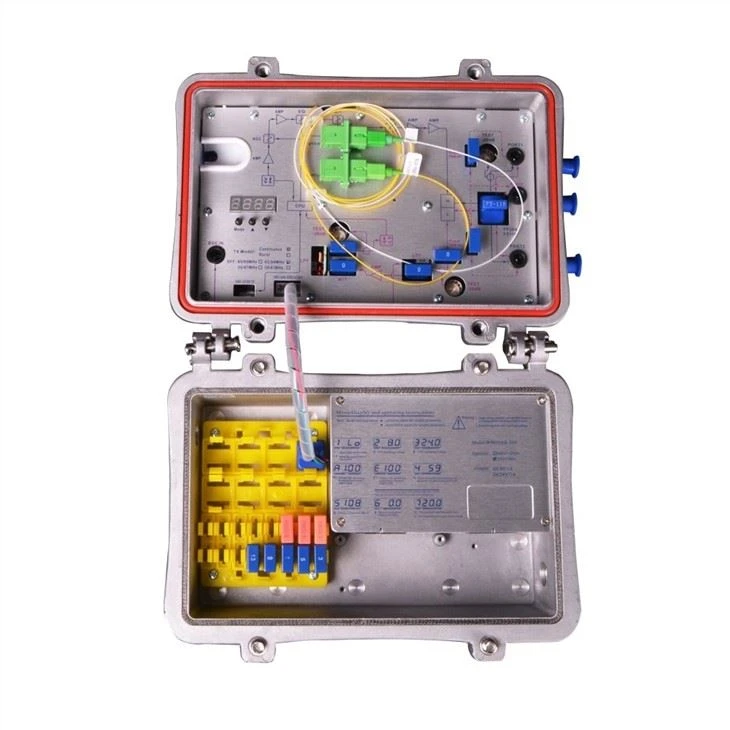

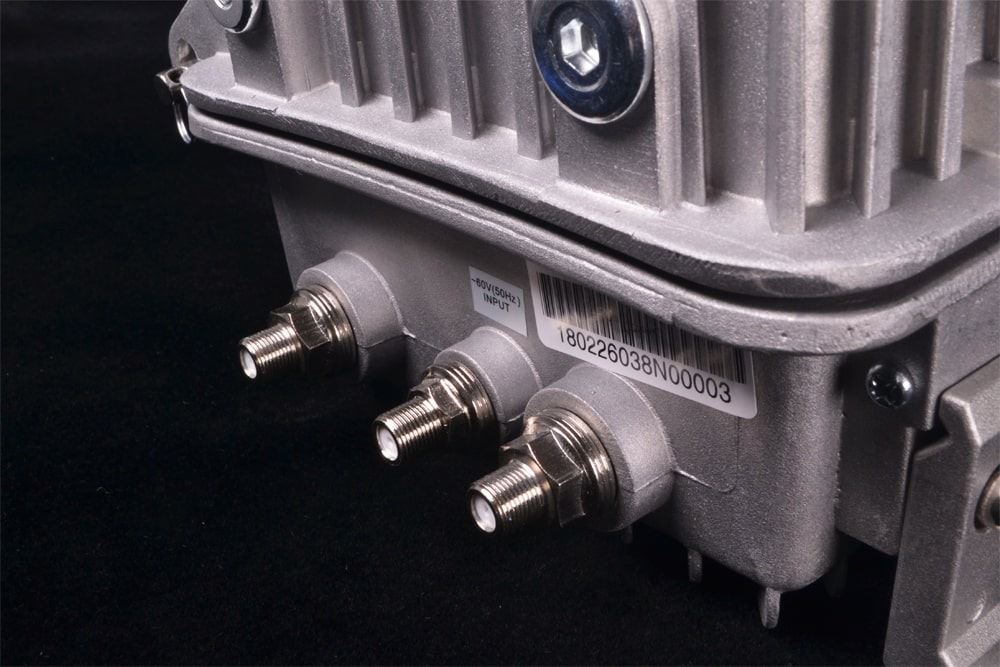

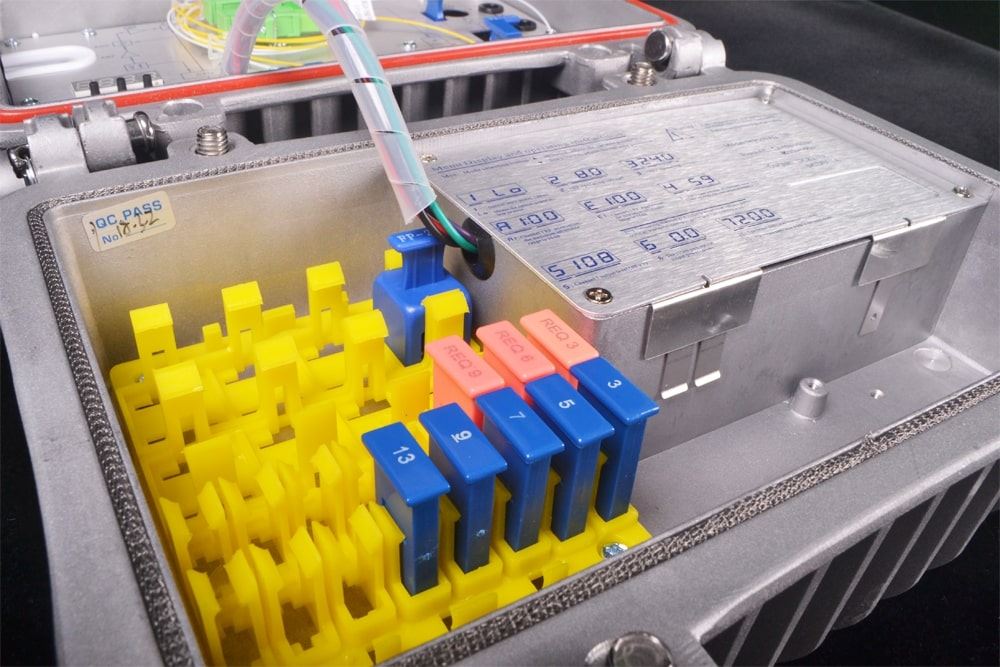

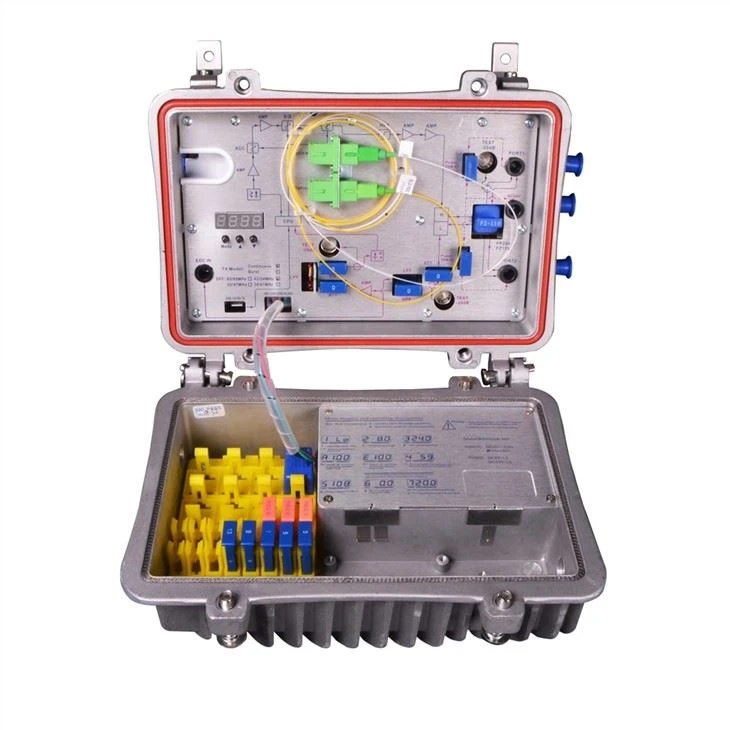

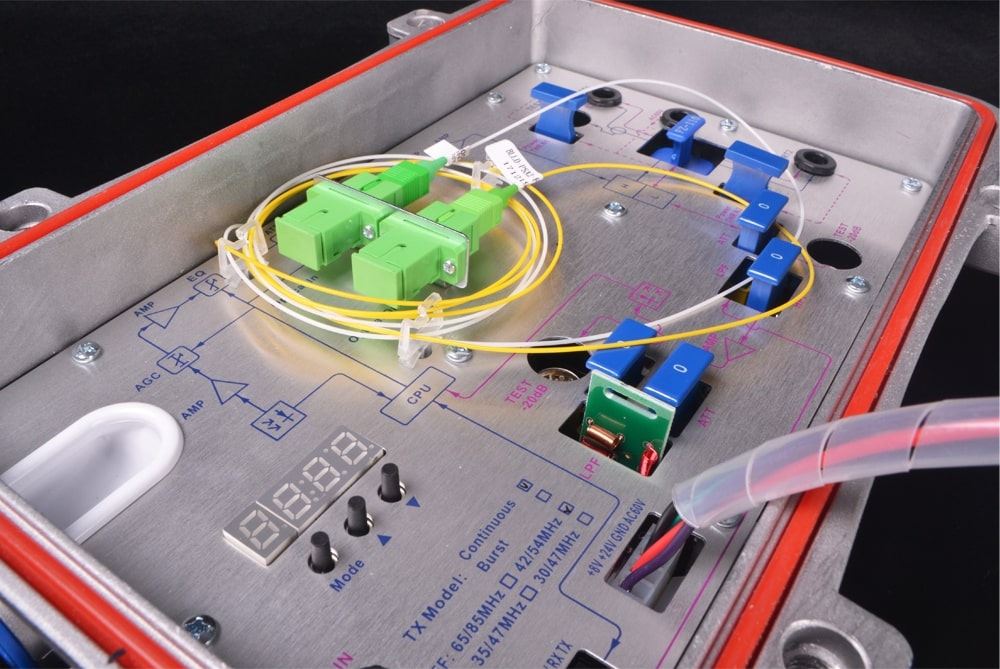

صور تفصيلية

الميزات الرئيسية

1. ارتفاع استجابة PIN أنبوب التحويل الكهروضوئية.

2. تصميم عرض النطاق الترددي 1G.

3. عشرة مؤشرات الطاقة الضوئية LED شريط، أكثر دقة عرض الطاقة البصرية.

4. تصميم الدوائر الأمثل، قبل المرحلة يعتمد معالجة SMT، في حين أن مرحلة ما بعد تعتمد وحدة تضخيم الدائرة النموذجية التي تجعل انتقال إشارة الكهروضوئية أكثر سلاسة.

5. قوة الانتاج المزدوج، مكاسب عالية والتشويه المنخفض.

6. التحكم البصري AGC، عندما مجموعة الطاقة البصرية الإدخال هو -7 ~ + 2dBm، ومستوى الانتاج، CTB و CSO دون تغيير أساسا.

المعلمه

عرض النطاق الترددي للرجوه	الي الامام	87-860MHz
عكس (خيار)	5-65 ميجا هرتز
كسب	الي الامام	30dB
عكس (خيار)	12dB
الرقم الضوضاء	الي الامام	≤ 10dB
	عكس (خيار)	≤ 12dB
مستوى الناتج	الي الامام	102dBuV
تردد الطيار		168.25MHZ (خيار)
دقة AGC		± 3dB ± 0.3dB
CTB	الي الامام	≥ 65dB
Cso	الي الامام	≥ 63dB
خسارة العودة	الي الامام	≥ 15dB
الاحتياطي	≥ 15dB
التسطيح في الفرقة	الي الامام	± 0.75dB
الاحتياطي	± 0.75dB
الجهد المدخلات	Ac: 135v-250v، أو Ac: 35v-90v
الاستهلاك	30w
البعد	340mmx220mmx160mm
