المتلقي البصري CATV

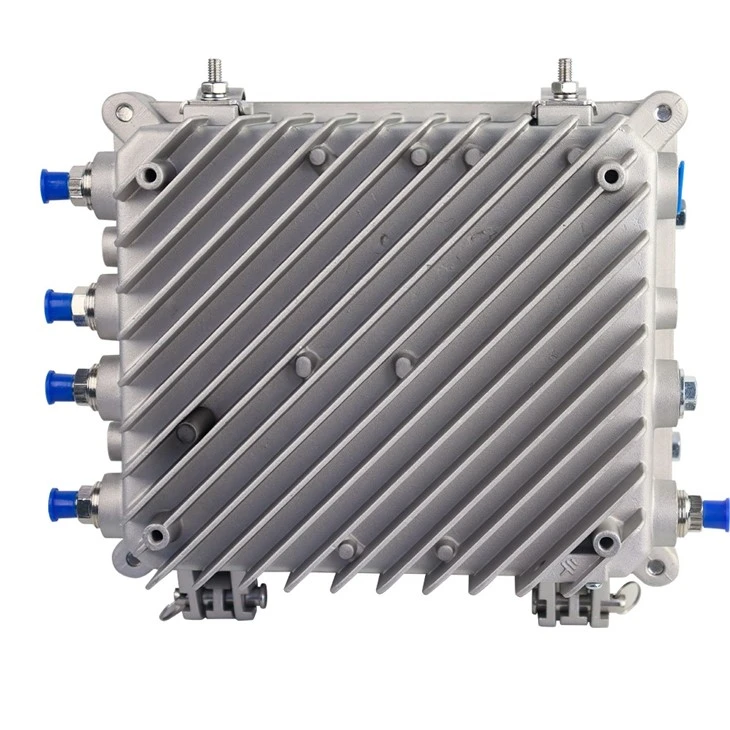

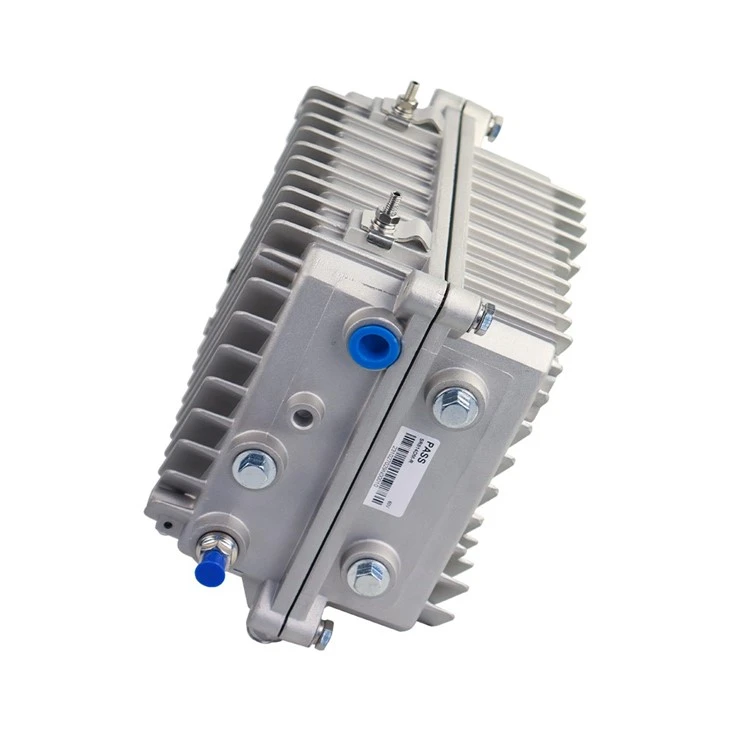

SR814DM المتلقي البصري CATV في الهواء الطلق
نظرة عامة على المنتج
SR814DMجهاز الاستقبال البصري CATV في الهواء الطلق هو جهاز الاستقبال البصري الجديد لشبكة CATV من الدرجة العالية ذات 4 اتجاهات. يعتمد المضخم المسبق لجميع GAAS MMIC ، ويعتمد مرحلة ما بعد المضخم وحدة GAAs. تنسيق تصميم الدوائر المحسّن مع تجربة التصميم لمدة 10 سنوات ، يحقق الجهاز فهرس الأداء عالي الأداء. يعتمد تعديل توهين التردد اللاسلكي والمعادلة على حد سواء على إدراج المخفف الثابت الذي يجعل تصحيح الهندسة الراحة للغاية. إنها المنتجات الرئيسية لبناء شبكة CATV.
خصائص الأداء
أنبوب التحويل الكهروضوئي للاستجابة الكهروضوئية.
10 BAR LED تعليمات الطاقة البصرية ، عرض بشكل أكثر دقة الطاقة البصرية.
تصميم الدوائر المحسّن ، يعتمد مرحلة ما قبل المرحلة معالجة SMT ، في حين أن مرحلة ما بعد المرحلة تعتمد وحدة النمط النمطية مما يجعل إشارة RF خطية أكثر محافظًا.
يعتمد تعديل توهين التردد اللاسلكي والمعادلة على حد سواء على إدراج المخفف الثابت ، يمكن أن يغير إدراج موقع EQ ATT التوازن ، وبالتالي فإن تصحيح الهندسة هو الراحة للغاية.
ناتج الطاقة المزدوج ، مكاسب عالية وتشويه منخفض.
التحكم البصري AGC ، عندما تكون الطاقة البصرية الإدخال -7 ~ +2 DBM ، مستوى الإخراج ، CTB ، CSO دون تغيير بشكل أساسي.
المعلمات التقنية
|
غرض |
وحدة |
المعلمات الفنية |
|
|
إلى الأمام جزء |
|||
|
المعلمات البصرية |
|||
|
تلقي القوة البصرية |
DBM |
-7 ~ +2 |
|
|
فقدان العائد البصري |
ديسيبل |
>45 |
|
|
البصرية استلام الطول الموجي |
نانومتر |
1100 ~ 1600 |
|
|
نوع الموصل البصري |
FC/APC ، SC/APC أو المحدد من قبل المستخدم |
||
|
نوع الألياف |
وضع واحد |
||
|
وصلةأداء |
|||
|
C/N |
ديسيبل |
أكبر من أو تساوي 51 (-2dbm إدخال) |
|
|
C/CTB |
ديسيبل |
أكبر من أو تساوي 65 |
مستوى الإخراج 108 DBμV متوازنة 6 ديسيبل |
|
C/CSO |
ديسيبل |
أكبر من أو تساوي 60 |
|
|
معلمات RF |
|||
|
نطاق التردد |
MHz |
45 ~ 862/1003 (أو محدده المستخدم) |
|
|
تسطيح في الفرقة |
ديسيبل |
±0.75 |
|
|
منحدر ثابت |
ديسيبل |
2±0.5 |
|
|
مستوى الإخراج المقدر |
DBμV |
أكبر من أو تساوي 108 |
|
|
مستوى الإخراج الأقصى |
DBμV |
أكبر من أو تساوي 112 |
|
|
خسارة عودة الإخراج |
ديسيبل |
أكبر من أو تساوي 14 |
|
|
مقاومة الإخراج |
Ω |
75 |
|
|
ثابت ATT و EQ (الاستخدام الشائع) |
ديسيبل |
2.3.4.5.6.7.9.13 (أو محدده المستخدم) |
|
|
جزء عكسي |
|||
|
المعلمات البصرية |
|||
|
البصرية نقل الطول الموجي |
نانومتر |
1310 ± 10 ، 1550 ± 10 أو تحديده بواسطة المستخدم |
|
|
إخراج الطاقة البصرية |
ميغاواط |
0.5, 1, 2 |
|
|
نوع الموصل البصري |
FC/APC ، SC/APC أو المحدد من قبل المستخدم |
||
|
معلمات RF |
|||
|
نطاق التردد |
MHz |
5 ~ 65 (أو محدده المستخدم) |
|
|
تسطيح في الفرقة |
ديسيبل |
±1 |
|
|
مستوى الإدخال |
DBμV |
72 ~ 85 |
|
|
مقاومة الإخراج |
Ω |
75 |
|
|
الأداء العام |
|||
|
جهد الطاقة |
V |
A: AC (150 ~ 265) V ؛ B: AC (35 ~ 90) v |
|
|
درجة حرارة التشغيل |
درجة |
-40~60 |
|
|
درجة حرارة التخزين |
درجة |
-40~65 |
|
|
الرطوبة النسبية |
% |
كحد أقصى 95 ٪ غير الولادة |
|
|
استهلاك |
فرجينيا |
أقل من أو يساوي 30 |
|
|
البعد |
مم |
240(L)╳ 240(W)╳ 150(H) |
|

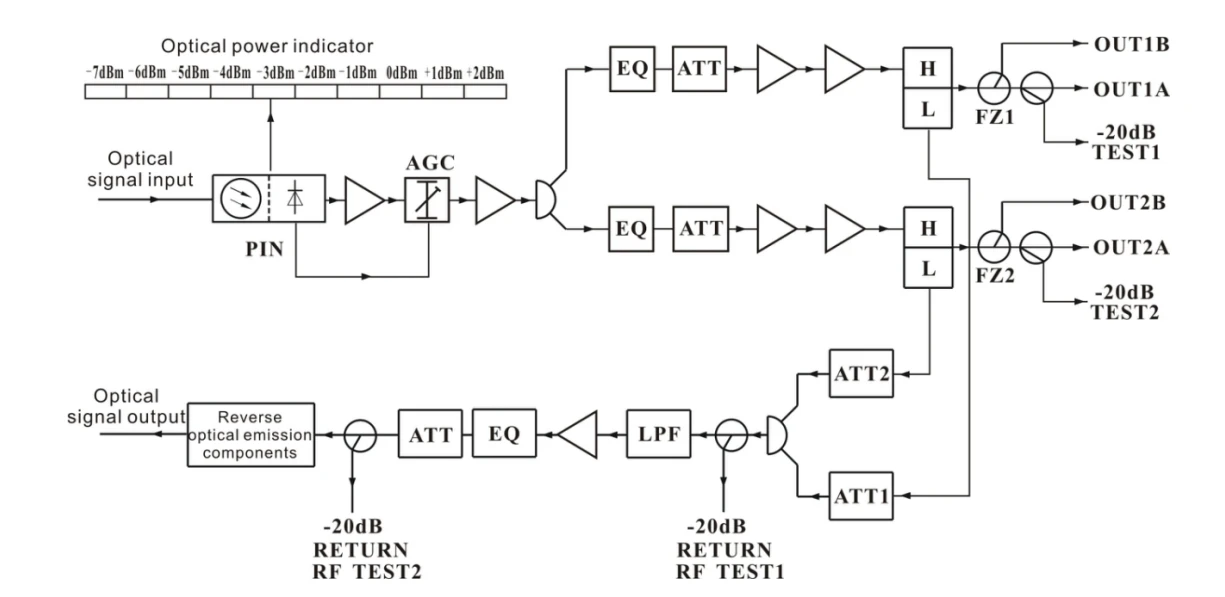

مخطط هيكل SR814DM في الهواء الطلق CATV المتلقي البصري
|
1. إدخال الألياف الضوئية |
2. محول الألياف إلى الأمام |
3. إدخال القوة البصرية مؤشر |
|
4. القناة 1 إلى الأمام RF EQ التقدم |
5. القناة 1 إلى الأمام RF ATT التقدم |
6. القناة 1 الزائدة التدريب 1 |
|
7. القناة 1 الزائدة التدريب 2 |
8. القناة 1 النقر فوق (الخبرة) |
9. قناة 1 RF Output |
|
10. قناة 1 اختبار إخراج RF (-20dB) |
11. القناة 1 RF Output B |
12. القناة 2 إلى الأمام RF EQ التقدم |
|
13. القناة 2 للأمام RF ATT eserter |
14. القناة 2 الزائدة التدريب 1 |
15. القناة 2 RF Output |
|
16. القناة 2 الزائدة التدريب 2 |
17. القناة 2 اختبار الإخراج RF (-20dB) |
18. القناة 2 النقر فوق الإخراج (الخائن) |
|
19. القناة 2 RF الإخراج ب |
20. القناة 1 عكسي RF ATT التقدم |
21. القناة 2 عكسي RF ATT التقدم |
|
22. عكسي اختبار RF 1 (-20DB) |
23. عكس مرشح تمرير منخفض |
24. عكسي RF EQ inserter |
|
25. عكسي RF ATT eserter |
26. عكسي اختبار RF 2 (-20DB) |
27. محول الألياف العكسي |
|
28. مدخلات الطاقة AC 60V |
29. مقبس طاقة اللوحة الرئيسي |
30. مؤشر الطاقة |
